4.1.1.2 A szállításra kész automaták tömege
A következő táblázat a szállításra kész automaták súlyadatait tartalmazza csomagolással együtt.
4
4.1.2 A szállítás ellenőrzése
Tartsa mindaddig a csomagolásban az automatát, amíg el nem éri a helyiség-hőmérsékletet.
Ellenkező esetben fennáll a páralecsapódás veszélye.
Ellenőrizze, nem sérült-e meg a szállítmány.
Ellenőrizze a szállítóládán lévő ütésérzékelőket.
Csomagolja ki az automatát és tartozékait, majd ellenőrizze, teljes-e a szállítmány (referencia
szállítólevél).
Dokumentálja a telepítési jelentés / átvételi jegyzőkönyv eredményeit.
4.1.3 Kiszállítási konfiguráció
Az automata kiszállításkor a következőképpen van konfigurálva:
– A dupla szállítószalag szállító nyomvonalai 210 mm szélességre vannak beállítva. Ez a szé-
lességbeállítás az automata finombeállítása szempontjából lényeges.
– Mindkét billentyűzet le van csatlakoztatva és le van szerelve.
– Mindkét monitor le van szerelve.
– Mindkét jelzőlámpa le van szerelve.
– Minden portáltengelyt szállítási biztosító eszköz rögzít.
Automata Európán belüli szállítás Tengerentúli szállítás
X-Sorozat 4004 kg 4504 kg
Alkatrészkocsi 470 kg 550 kg
Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 4.1 Szállítás és kiszállítási konfiguráció
225
4

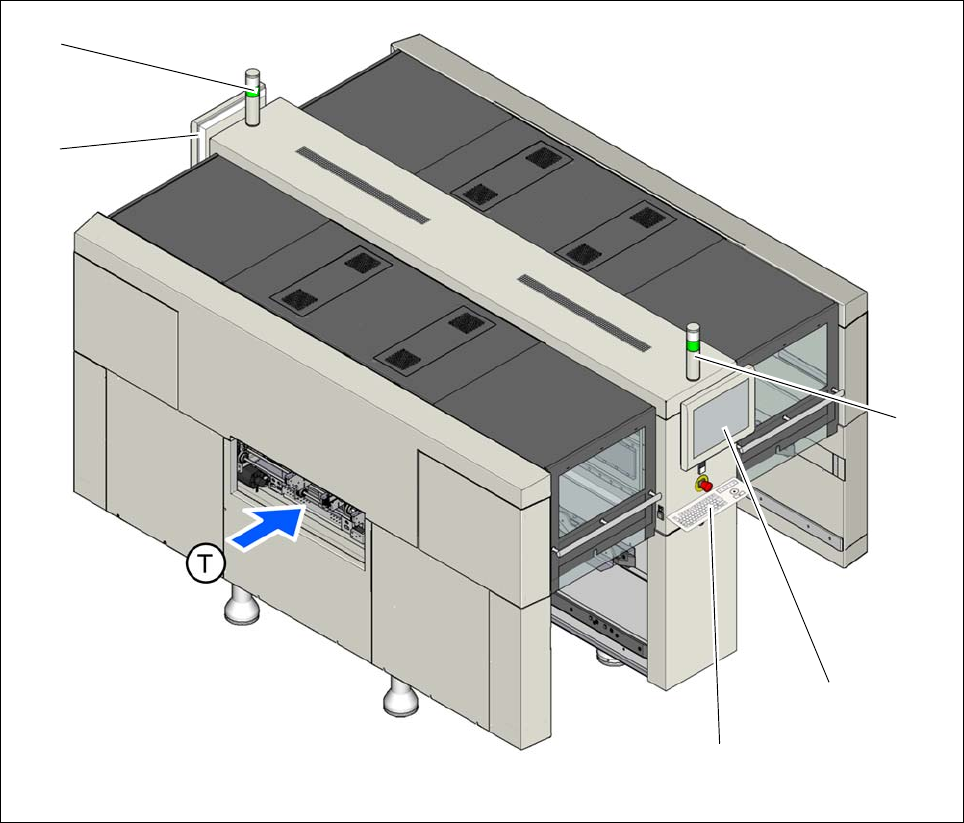

Ábra 4.1 - 2 Kiszállítási konfiguráció (példa: SIPLACE X2 S / X3 S / X4 S)
(1) Jelzőlámpa (leszerelve)
(2) Monitor (leszerelve)
(3) Billentyűzet (leszerelve)
(T) NYÁK-szállítási irány
(1)
(2)
(3)
(1)
(2)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat
4.1 Szállítás és kiszállítási konfiguráció A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
226
4.1.4 Az automata szállítása a szállítóládában
4.1.4.1 Szolgáltatási ajánlat
A SIPLACE szolgáltatásként a SIPLACE automaták komplett integrálását kínálja a gyártóso-
rokba. A Know-how és a rendelkezésre álló szerszámok és segédeszközök segítségével a be-
szerelés optimálisan végrehajtható. Azonban ennek feltétele, hogy az előzőleg rögzített
szükséges infrastrukturális intézkedéseket az adott telephelyen elvégezzék.
Kérjük, vegye figyelembe, hogy az automata legbiztonságosabban mindig szállítóládában vagy
legalább raklapon szállítható. Evvel elkerülheti az automata súlyos károsodását, pl. ha a gép lábai
akadályba ütköznének.
4.1.4.2 Biztonsági utasítások
4
4
4
4.1.4.3 Szállítóeszköz
A raklapon illetve szállítóládában lévő automata szállítására használjon a következő specifikáci-
ónak megfelelő villástargoncát:
Villahossz min. 1800 mm
Teherbírás min. 6000 kg
Villa szabad nyílása min. 350 mm 4
4
FIGYELEM!
Tartsa az érvényes balesetvédelmi előírásokat!
Vegye figyelembe a nehéz áruk szállítására vonatkozó balesetvédelmi előírásokat.
FIGYELEM!
Borulásveszély!
Amennyiben a villástargonca szükséges specifikációját nem tartják be (4.1.4.3
. fejezet,
226. oldal)
borulásveszély áll fenn!
A szállításhoz csak a meghatározott villástargoncát használja.
FIGYELEM!
Becsípődésveszély!
Az automata szállítása során fennáll a lábak becsípődésének veszélye.
Viseljen speciális lábbelit.
