4 Felállítás és üzembe helyezés Üzeme ltetési útmutató SIPLACE X-Sorozat 4.1 Szállítás és kiszállítási konfiguráció A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 228 4.1.5.2 Szállítóeszköz Az automata szállítására …
Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 4.1 Szállítás és kiszállítási konfiguráció
227
4.1.4.4 A villástargonca felfekvési pontjai a szállítóládán illetve a raklapon
A villástargoncát csak a 4.1 - 1. ábrán, a 223. oldalon (A)-val jelölt helyeknél alkalmazza. Javasol-
juk, hogy a későbbi használat céljából őrizze meg a szállítóládát illetve a raklapot és a csomago-
lást.
4
4.1.5 Az automata szállítása szállítóláda vagy raklap nélkül
4.1.5.1 Biztonsági utasítások
4
4
4
4
FIGYELEM!
Anyagi károk az automatán!
Szállítóláda vagy raklap nélküli szállításkor az automata károsodhat.
Feltétlenül vegye figyelembe a következő szakaszban található információkat.
FIGYELEM!
Tartsa az érvényes balesetvédelmi előírásokat!
Vegye figyelembe a nehéz áruk szállítására vonatkozó balesetvédelmi előírásokat.
FIGYELEM!
Becsípődésveszély!
Az automata szállítása során fennáll a lábak becsípődésének veszélye.
Viseljen speciális lábbelit.
FIGYELEM!
Anyagi károk az automatán!
Szállítóláda vagy raklap nélküli szállításkor az automata károsodhat.
A szállítás előtt teljes egészében olvassa el ezt a szakaszt.
FIGYELEM!
Sérülésveszély!
Az automata keretében a géplábak számára kialakított menet a talajon történő csúszta-
tás vagy az ütődések hatására tönkremehet.
Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a
padló felett.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat
4.1 Szállítás és kiszállítási konfiguráció A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
228
4.1.5.2 Szállítóeszköz
Az automata szállítására a következő specifikációnak megfelelő villástargoncát használjon:
4.1.5.3 A villástargonca felfekvési pontjai az automatán
A 4.1 - 3. ábrán, a 229. oldalon láthatja a villástargonca felfekvési pontjai az automatán, amikor
az automatát leemelik a raklapról, vagy raklap nélkül kívánják szállítani..
4
4
Az automata megemelése előtt feltétlenül vegye figyelembe a következő utasításokat, hogy elke-
rülje az automata visszafordíthatatlan károsodását:
4
4
Villahosszúság Min. 1800 mm
Teherbírás Min. 6000 kg
Villatávolság, ha a villa párhuzamos a nyomtatott áramköri lap
szállítási irányával
kb. 420 kg
UTALÁS
Kerülje az automata ütődését
Hosszabb út esetén mindig raklappal és villástargoncával szállítsa az automatát.
FIGYELEM!
A villa pontos beállítása
– A villát a NYÁK-továbbító egységgel párhuzamosan kell beállítani.
– A villát a gép közepe felé kell beállítani.
FIGYELEM!
Sérülésveszély a túl nagy villatávolság miatt!
A villa távolságának olymértékű megnövelése, hogy az automata a gépkeret oldalsó ré-
szeinél megemelkedjen, a gépkeret alakváltozásához, valamint a kábelek és vezetékek
sérüléséhez vezethet.
A villát csak annyira nyissa ki, hogy az mindig a gép alsó oldalának felfekvési felü-
letének (lásd 4.1 - 3
ábrán, 229. oldalon) tartományában található.
Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 4.1 Szállítás és kiszállítási konfiguráció
229
4
4

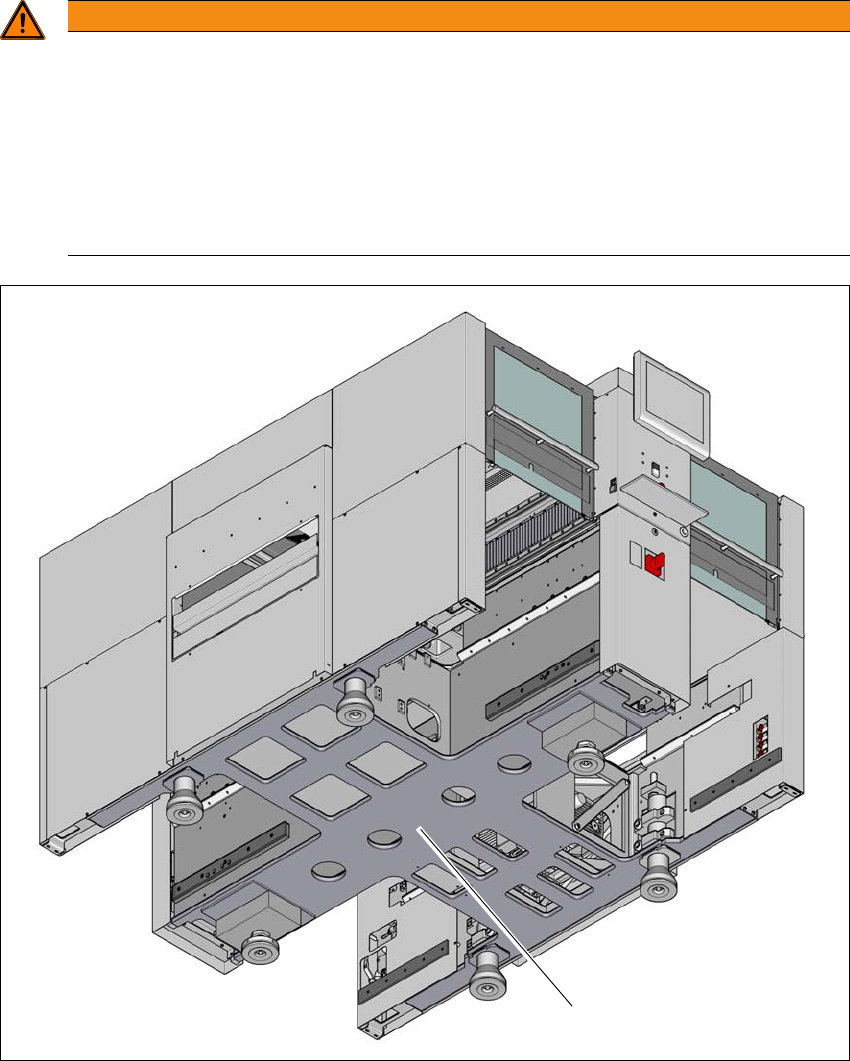

Ábra 4.1 - 3 Felfekvő felületek - ha a villa párhuzamos a nyomtatott áramköri lap szállítási irányával (példa: SIPLACE
X3 S/X4 S)
(1) A villástargonca villájának felfekvő felülete
4
4
FIGYELEM!
Sérülésveszély egyoldali terhelés miatt!
A gép lábainak egyoldalú terhelése, pl. az automata borulása miatt, a géplábak rögzíté-
sének deformálódásához vezethet.
Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen.
Használjon szilárd alátétet a villa és az automata között.
Az automata emelését egy második személlyel figyeltesse és biztosítsa, hogy az
automata ne boruljon oldalra.
(1)
