Üzemeltetési útmutató SIPLACE X-Sorozat 1 Bevezetés A 706.1 SP1 jel ű szoftververziótól Kiadás : 10/2014 1.1 Gépáttekintés 23 Az alkatrésze k feldolgozásár a három beül tetési változat alkalmazhat ó: – a Collect&Plac…
1 Bevezetés Üzemeltetési útmutató SIPLACE X-Sorozat
1.1 Gépáttekintés A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
22
1.1.3 SIPLACE X4i S micron
1

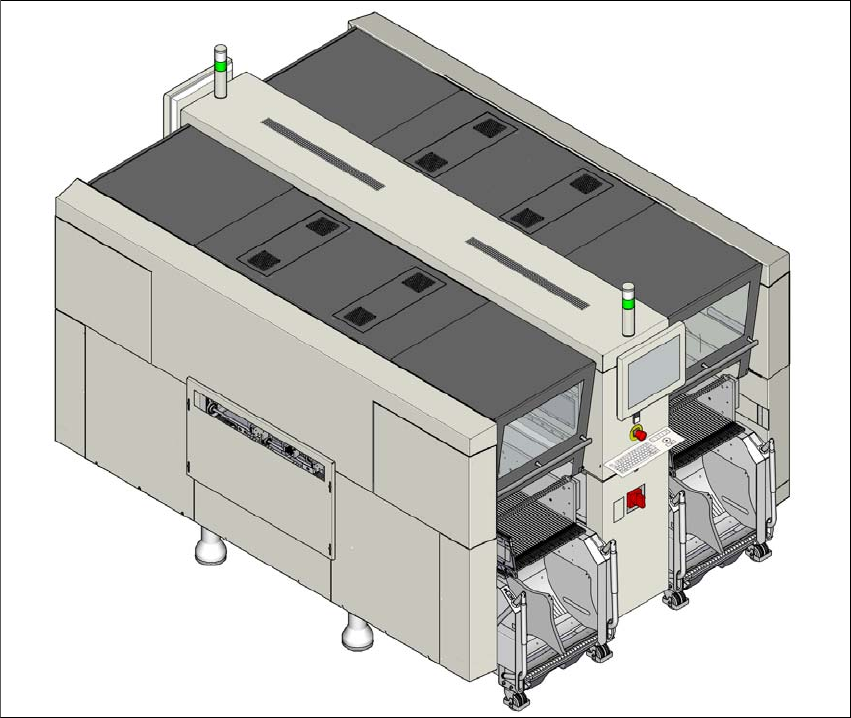

Ábra 1.1 - 3 SIPLACE X4i S micron beültető automata
A SIPLACE X4i S micron beültető automata legfontosabb jellemzői:
– Megnövelt precízió a nagyfelbontású mérőléceknek köszönhetően
– Maximális teljesítményoptimalizálás az optimalizált pontosságú tengelyparaméterek révén
– Intelligens felszerelési startégiák,
– High-End technológiás, minden eddiginél nagyobb beültetési teljesítmény
Üzemeltetési útmutató SIPLACE X-Sorozat 1 Bevezetés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 1.1 Gépáttekintés
23
Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
A SIPLACE X4i S micron beültető automata négy portállal rendelkezik. A két portál az 1. beülte-
tőterületen és a két portál a 2. beültetőterületen befelé néz.
A beültető fejek egymástól függetlenül mozgathatók X- és Y-irányban, és a lineáris motorokkal
gyorsan és pontosan pozícionálhatók. A megnövelt precíziót a nagyfelbontású mérőlécek és az
optimalizált tengelyparaméterek alkalmazása biztosítja. E követelmények teljesítéséhez átdolgo-
zott letapogató egységek kerülnek felhasználásra.
A SIPLACE X4i S micron beültető automata két beültető területből, egy egyszeres szállítószalag-
ból és egy dupla szállítószalagból áll. Dupla szállítószalag esetén egyszerre két NYÁK-lemez be-
ültetése lehetséges..
Az alkatrészek rendelkezésre bocsátása számára négy szabad hely áll rendelkezésre, amelyek
akár 40 nyomvonallal rendelkező alkatrészkocsival szerelhetők fel.
1.1.3.1 A beültető fej konfiguráció áttekintése
1
1.1.3.2 A beültetőfej konfigurációk áttekintése (SR 707.1-től)
1
1. beültetőterület 2. beültetőterület
C&P20 M / C&P20 M C&P20 M / C&P20 M
1. beültetőterület 2. beültetőterület
C&P20 M / C&P20 M C&P20 M / C&P20 M
C&P20 M / C&P20 M CPP/CPP
1 Bevezetés Üzemeltetési útmutató SIPLACE X-Sorozat
1.1 Gépáttekintés A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
24
1.1.4 SIPLACE X4 S micron
1
Ábra 1.1 - 4 SIPLACE X4 S micron beültető automata
A SIPLACE X4 S micron beültető automata legfontosabb jellemzői:
– Megnövelt precízió a nagyfelbontású mérőléceknek köszönhetően
– Maximális teljesítményoptimalizálás az optimalizált pontosságú tengelyparaméterek révén
– Intelligens felszerelési startégiák,
– High-End technológiás, minden eddiginél nagyobb beültetési teljesítmény
Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
A SIPLACE X4 S micron beültető automata négy portállal rendelkezik. A két portál az 1. beültető-
területen a 4. hely felé néz. A két portál a 2. beültetőterületen a 2. hely felé néz.
