4.1.5.4 Amit szállításkor feltétlenül figyelembe kell venni
4
4
FIGYELEM!
A gép lábainak sérülésveszélye!
Az automata keretében a géplábak számára kialakított menet a talajon történő csúszta-
tás vagy az ütődések hatására tönkremehet.
Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a
padló felett.
FIGYELEM!
A vákuumszivattyú elhasznált levegő csatornájának sérülésveszélye!
A beültetési tartományba 1 vákuumszivattyút lehet szerelni. Az elhasznált levegő csator-
na a gépállvány alá van felszerelve. Ez az elhasznált levegő csatorna villástargoncával
való szállításkor megsérülhet.
Szerelje le az elhasznált levegő csatornát, mielőtt az automatát villástargoncával
szállítaná.
Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 4.2 A felállítási hely infrastruktúrája
231
4.2 A felállítási hely infrastruktúrája
4
4.2.1 Ajánlások a talaj jellemzőihez
Az automata talaja legyen szilárd és sík, mert az automata üzemeltetése közben a dinamikus erők
rezgéseket kelthetnek a felállítás helyén. A rezgések nagysága a talaj szerkezetétől függ. Alap-
vetően a következők alkalmasak, amennyiben betartják a padlóterhelés stb. paramétereit:
– vasbeton födémszerkezetek, pl. iparcsarnokok mennyezete
– vasbeton padlózat, pl. alápincézetlen iparcsarnokok betonpadlózata
–kettős padlóval rendelkező helyiségek, amennyiben a köztes térbe stabil alapot építettek. A
köztes alapra ugyanazok a felállítási feltételek vonatkoznak. Készülhet acélgerendákból
vagy betonból.
4
4.2.1.1 A padló maximális egyenletessége
Az automata alapzatának lejtése max. 0,63% lehet. Ez 800 mm távolságon (pl. az AR-asztal szé-
lessége) 5 mm-es lejtőnek felel meg.
4.2.1.2 A gép súlya és a felületi terhelések
A gép súlyának és a felületi terhelésnek az értékei a 3.3.1 szakaszban, a 125. oldalon találhatók.
4.2.2 Sűrített levegő ellátás
4.2.2.1 A sűrített levegő ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a sűrítettlevegő-ellátás az előírt specifikációnak (lásd a táblázatot a
3.2
fejezetben, a 121. oldalon).
Jegyzőkönyvezze a sűrített levegő tulajdonságait a felállítás helyén.
4
UTALÁS
Vegye figyelembe a "Hálózat és sűrítettlevegő konfigurációja az SMD-berendezések
számára" dokumentumot (német+angol , cikksz. 00197548-xx), amelyet a SIPLACE au-
tomata kiszállításakor megkapott.
FIGYELEM!
Sérülésveszély!
A nyomás alatt álló sűrített levegő vezetékek kinyitásakor sérülésveszély áll fenn!
Soha ne nyisson ki nyomás alatt álló sűrített levegő vezetékeket.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat
4.2 A felállítási hely infrastruktúrája A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
232
4.2.2.2 Sűrített levegő csatlakozóhelye az automatán
4

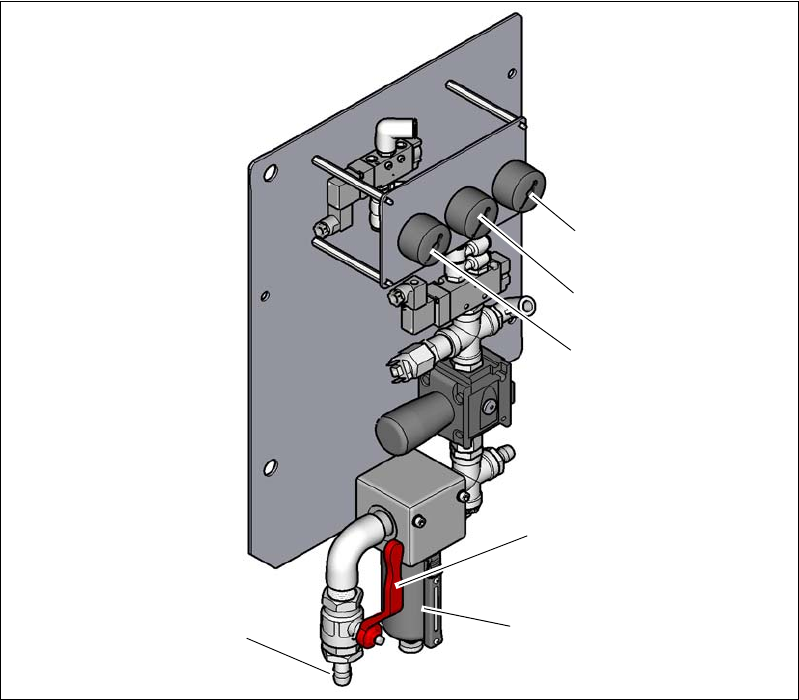

Ábra 4.2 - 1 Sűrített levegőt adagoló egység az automatán
Jelmagyarázat a 4.2 - 1 ábrához
(1) Gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (kijelzési tartomány 0 - 1,0 MPa, 0 - 10 bar)
(2) Nyomásmérő az 1–4. portál
előírt nyomásának méréséhez: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (kijelzési tartomány 0 - 1,0
MPa, 0 - 10 bar)
(3) Bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5 - 10 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(4) Elzárócsap "NYIT" helyzetben
(5) Sűrített levegő szűrő
(6) Sűrített levegő csatlakozás
(6)
(1)
(2)
(3)
(5)
(4)
