4 Felállítás és üzembe helyezés Üzeme ltetési útmutató SIPLACE X-Sorozat 4.2 A felállítási hely infrastruktúrája A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 234 4.2.3.2 A hálózati ellátás ellen ő rzése Ellen ő ri…

Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 4.2 A felállítási hely infrastruktúrája
233
4.2.3 Hálózati csatlakozás
4

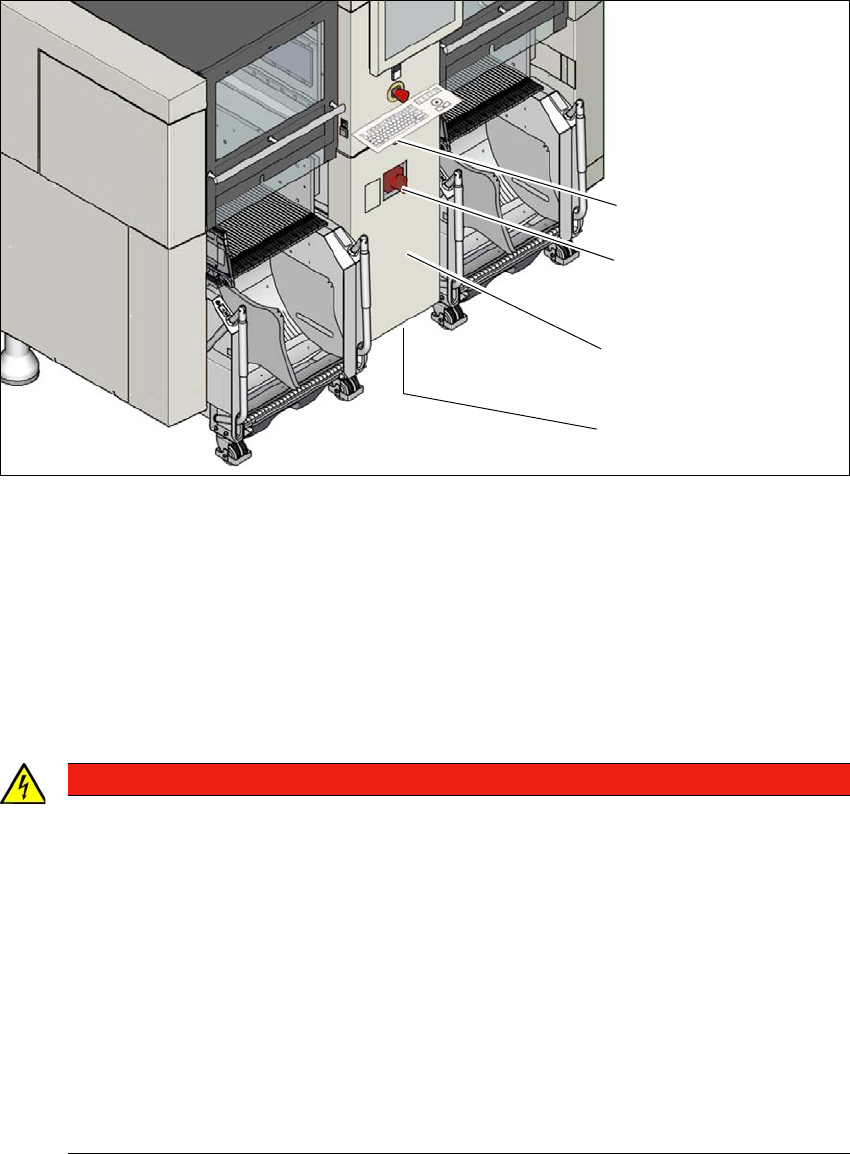

Ábra 4.2 - 2 Az áramellátás elhelyezkedése az automatán (példa: SIPLACE X2 S / X3 S / X4 S)
(1) Reteszelés
(2) Főkapcsoló visszakapcsolás elleni biztosítással
(3) Áramellátó fiók (a burkolat mögött)
(4) Hálózati csatlakozókábel
4.2.3.1 Veszélyre történő utalások
4
(1)
(2)
(3)
(4)
VESZÉLY
Feszültségveszély!
Az automata hálózati tápfeszültsége 3x200V~, 3x208V~, 3x220V~, 3 x 230 V~,
3 x 380 V~, 3 x 400 V~ ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az
alkatrészei életveszélyes feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsol-
va.
Ennek az automatának a szakszerűtlen kezelése halálos kimenetelű balesethez vagy
súlyos testi sérülésekhez, valamint jelentős dologi károkhoz vezethet.
Ezért tartsa be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az
EN 60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos elő-
írásokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátó fiók
burkolatait.

4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat
4.2 A felállítási hely infrastruktúrája A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
234
4.2.3.2 A hálózati ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a hálózati ellátás az előírt specifikációnak (lásd a táblázatot a 3.2 fe-
jezetben, a 121
. oldalon).
4
4.2.3.3 Hálózati ellátó kábel - specifikáció
Az automata ügyféloldali hálózati ellátására a következő előírások vonatkoznak:
– 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ esetén 5 x 2,5 mm², ha az elosztó és a beültető automata
helyszíni hálózati bekötése között a kábelhossz max. 20 méter. 20 méter kábelhossz felett 5
x 4 mm².
– 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ esetén 5 x 4 mm², ha az elosztó és a beültető
automata helyszíni hálózati bekötése között a kábelhossz max. 20 méter. 20 méter kábel-
hossz felett 5 x 6 mm².
A vezetékerek színkódja a berendezés rendeltetési helyétől (országától) függ.
4
UTALÁS
Csúcsterhelések az áramellátásban
Az áramellátásban bizonyos műszaki feltételek esetén csúcsterhelés lép fel.
Adott esetben kérjük, tisztázza energiaszolgáltatójával a hálózati ellenállás értékét.
FIGYELEM!
A villamos vezetékek egyértelmű jelölése!
Az egyes automaták és a telepített opciók elektromos vezetékeit egyértelműen meg kell
jelölni és kétséget kizáróan hozzájuk kell rendelni.
Annak az országnak az előírásai érvényesek, ahol az automatát üzemeltetik.

Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 4.2 A felállítási hely infrastruktúrája
235
4.2.3.4 Hálózati csatlakozás - kiszállított konfiguráció
A hálózati csatlakozás a hálózati ellátás függvényében kiszállításkor előre konfigurálva van.
– A gép 200V AC, 220V AC vagy 230V AC feszültségre van konfigurálva.
A gépen található a hálózati csatlakozókábel csatlakozódugó NÉLKÜL. 4
4
Ábra 4.2 - 3 Az erek jelölése a hálózati csatlakozókábelen
– A gép 380V AC, 400V AC vagy 415V AC feszültségre van konfigurálva.
A gépen található a hálózati csatlakozókábel Cekon csatlakozódugó-VAL. 4
4
Ábra 4.2 - 4 A Cekon-csatlakozó kiosztása
1 = (L1): fázis
2 = (L2): fázis
3 = (L3): fázis
4 = (N): nulla-vezeték
zöld/sárga = (PE): Védővezeték
PE
L1
L2
L3
N
