4.2.3.6 A T1 háromfázisú váltóáramú transzformátor primer oldalán lévő csatlakozások
ellenőrzése
A háromfázisú váltóáramú transzformátor primer oldalát az adott tápfeszültséghez kell konfigu-
rálni.
Ezért ellenőrizze a kapocslécen (1. poz.), hogy a háromfázisú transzformátor primer oldalán
helyesen van-e bekötve az adott tápfeszültség.
4
Ábra 4.2 - 6 A T1 háromfázisú váltóáramú transzformátor primer oldalának kapocsmezője
(1) Kapocsmező a háromfázisú váltóáramú transzformátor primer csatlakozásaival
(2) Háromfázisú váltóáramú transzformátor
4
Az alábbi áttekintő táblázat a háromfázisú váltóáramú transzformátor primer feszültségeinek csat-
lakozási lehetőségeit mutatja.
UTALÁS
A Japán-észak elektromos hálózatot (3 x 200 V~) és az USA elektromos hálózatot
(3 x 208 V~) a 3 x 204 V~-os kapcsokra kell rákötni.
(1)
(2)
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat
4.2 A felállítási hely infrastruktúrája A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
238
4
Kapocsmező Feszültség
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 4.2 A felállítási hely infrastruktúrája
239
4.2.3.7 A bekapcsolásiáram-korlátozó hídjainak ellenőrzése
A transzformátor bekapcsolásiáram-korlátozója (A2) az összes tápfeszültség esetében ugyano-
lyan kapcsolású. A dugasz minden hálózati feszültséghez a 230V bemeneti feszültség pozíci-
óba kell, hogy legyen bedugva.
4

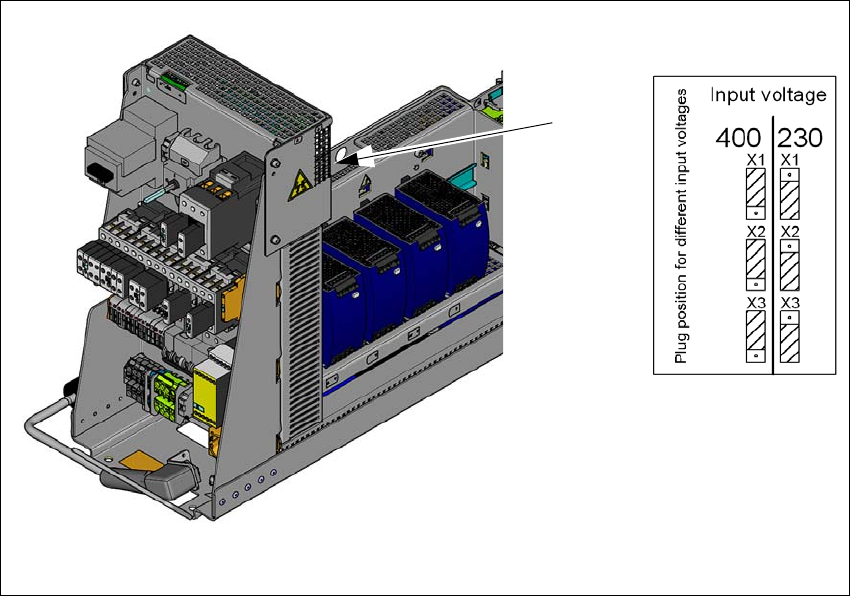

Ábra 4.2 - 7 A bekapcsolásiáram-korlátozó áramköri lapjának és csatlakozódugójának helyzete
(1) A bekacsolási áramkorlátozó helyzete (A2)
(2) Konfigurációs vázlat
Ellenőrizze a transzformátor bekapcsolásiáram-korlátozójának dugaszkiosztását. A dugasz
minden hálózati feszültséghez a 230V bemeneti feszültség pozícióba kell, hogy legyen be-
dugva.
