Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 4.3 Az automata felállítása 245 4.3.6 A NYÁK-szállítási magasság el ő zetes beállítása  T olja …

100%1 / 426
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat
4.3 Az automata felállítása A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
244
4.3.4 Az automata nyomtatott áramköri lap-szállítási magassága
Az automata a következő nyomtatott áramköri lap-szállítási magasságokra állítható be:
900 mm ± 15 mm 4
930 mm ± 15 mm (standard magasság) 4
950 mm ± 15 mm (SMEMA-magasság) 4
4
4.3.5 Szerszámok és segédeszközök
Az automata magasságállításához a következő szerszámokra és segédeszközökre van szükség:
Az automata magasságállításához a következő szerszámokra és segédeszközökre van szükség:
36-os villáskulcs, cikkszám 00096286-01
36-os kulcsméret a gép lábának magasságállítására szolgáló M24x2x120-as beállítócsavar-
hoz
135 - 145 méretű állítható kulcs a középső géplábak beállításához,
cikkszám 00376519-xx
65-ös villáskulcs, cikkszám 00353827-0, 65-ös kulcsnyílás a középső gépláb M24-es hatlapú
ellenanyáinak meghúzásához
10-es imbuszkulcs, cikkszám 00373926-01 a középső gépláb távtartóit rögzítő M12x80 mé-
retű imbuszcsavarok meghúzásához
19-es imbuszkulcs, cikkszám 00373928-01 a négy külső gépláb ideiglenes szorítóit rögzítő
M24x90 imbuszcsavarok meghúzásához
19-es nyomatékkulcs hatlapú csappal, meghúzási nyomaték 130 Nm
a négy gépláb végleges szereléséhez
Vízszintmérő: pontosság 0,02 mm/m
Villástargonca (specifikációt lásd 4.1.4.3 a 226. oldalon).
Légpárnás szállítórendszer: SIPLACE HSxx, cikksz. 00119002-S01 (opció)
UTALÁS
Nyomtatott áramköri lap-szállítási magasságnak nevezik a nyomtatott áramköri lap szál-
lító szalag felső széle és a gép lábának alsó széle közötti távolságot.
Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 4.3 Az automata felállítása
245
4.3.6 A NYÁK-szállítási magasság előzetes beállítása
Tolja a villástargonca villáját az automata alá, ahogy az a 4.3 - 2 ábrán látható.
4
Ábra 4.3 - 2 Felfekvő felületek - a villa párhuzamos a nyomtatott áramköri lap szállítási irányával (példa: SIPLACE X2
S / X3 S / X4 S)
(1) A villástargonca villájának felfekvő felülete
Az automata megemelése előtt feltétlenül vegye figyelembe a következő utasításokat, hogy elke-
rülje az automata visszafordíthatatlan károsodását:
4
FIGYELEM!
Sérülésveszély a túl nagy villatávolság miatt!
A gép lábainak távolsága 776 mm. A villa távolságának olymértékű megnövelése, hogy
az automata a gépkeret oldalsó részeinél megemelkedjen, a gépkeret alakváltozásához
vezethet.
A villát csak annyira nyissa ki, hogy az mindig a két géplábon belül legyen (a felfek-
vési felületet lásd 4.3 - 2
ábrán, 245. oldalon) tartományában található.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat
4.3 Az automata felállítása A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
246
4
A villástargonca segítségével emelje az automatát mintegy 35 cm magasra. Így elkerülhető,
hogy az Ön lába megsérüljön, ha a gép lába véletlenül lesüllyedne.
Az automata 6 lábon áll.
–4 külső gépláb (1. poz. a 4.3 - 4
. ábrán, 247 oldalon)
–külső gépláb 900, 930 és 950 mm-es szállítási magassághoz,
hossza 439 mm, cikkszám 03000890-02 (1. poz. a 4.3 - 3
).
2 középső gépláb (2. poz. a 4.3 - 4
ábrán, 247. oldal) 2 távtartóval (3. és 4. poz. a 4.3 - 4
ábrán, 247
. oldal) a szükség szerinti magasságbeállításhoz.
4

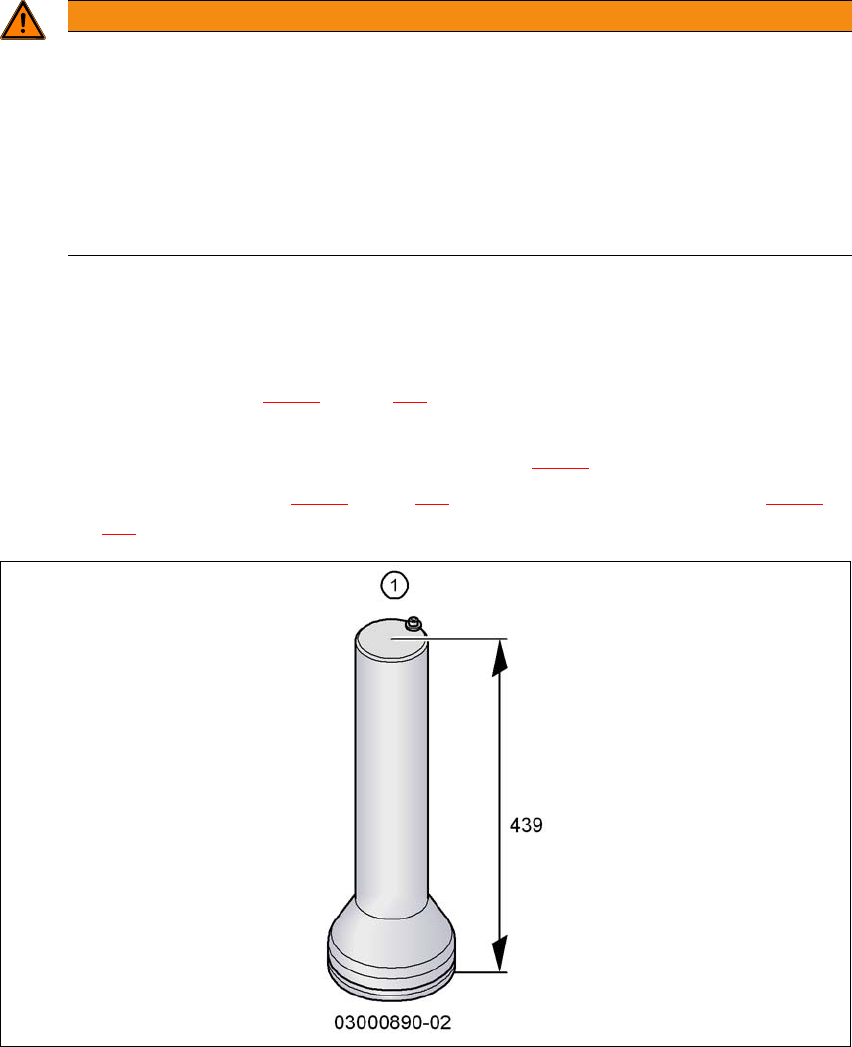

Ábra 4.3 - 3 Külső géplábak - két kivitel (méretek milliméterben)
FIGYELEM!
Sérülésveszély egyoldali terhelés miatt!
A gép lábainak egyoldalú terhelése, pl. az automata borulása miatt, a géplábak rögzíté-
sének deformálódásához vezethet.
Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen.
Használjon szilárd alátétet a villa és az automata között.
Az automata emelését egy második személlyel figyeltesse és biztosítsa, hogy az au-
tomata ne boruljon oldalra.
