A 930 mm-es és 950 mm-es NYÁK-szállítási magasság beállítása 4
A 930 mm-es és a 950 mm-es nyomtatott áramköri lap-szállítási magassághoz is szükséges táv-
tartó.
Úgy állítsa be a távtartót, hogy a 122,5 mm-es oldal függőlegesen álljon és a középső gépláb
furata lefelé mutasson.
4

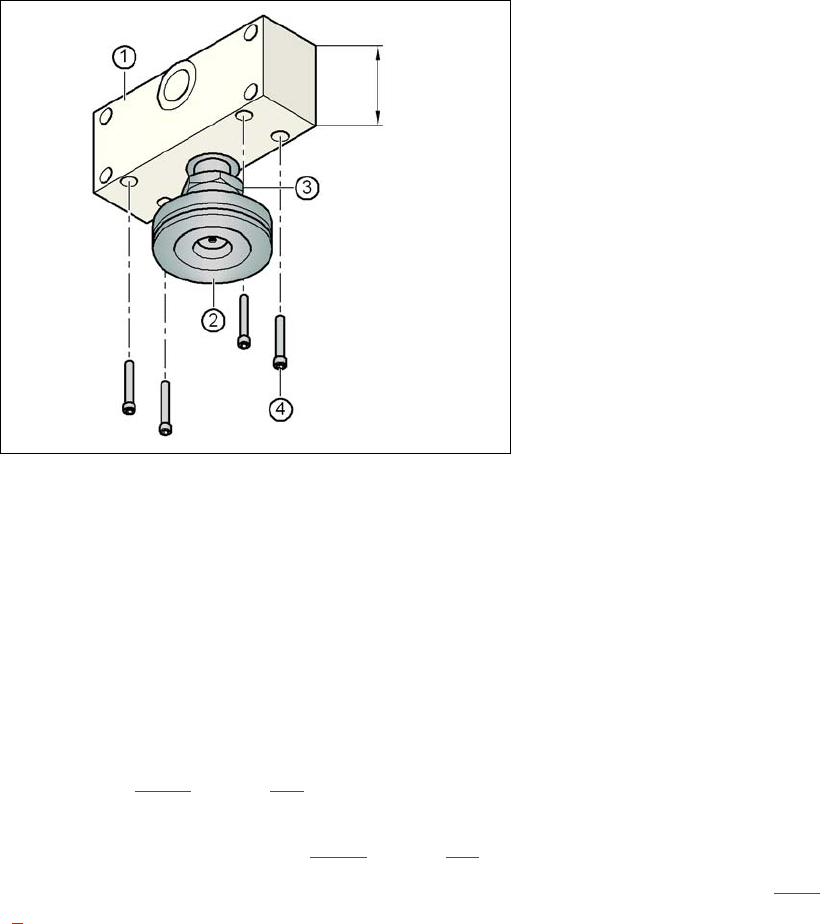

Ábra 4.3 - 6 A távtartó beigazítása a 930 és a 950 mm-es szállítási magassághoz
4
(1) Távtartó magasság 122,5 mm
(2) Gépláb
(3) Ellenanya M24
(4) Imbuszcsavar, M12x80, 4 darab
Csavarja be a középső gépláb menetét a távtartó alsó oldalán található furatba.
Mindkét távtartót a következőképpen igazítsa be:
– A pneumatikus fiók oldalán lévő távtartó nyílása a NYÁK szállítási irányába mutat (lásd
4. pont a 4.3 - 4
ábrán, a 247 oldalon).
– Az áramellátás oldalán lévő távtartó nyílása a NYÁK szállítási irányával ellentétes
irányba mutat (lásd 3. pont a 4.3 - 4
ábrán, a 247 oldalon).
Rögzítse mindkét távtartót négy-négy M12x80 méretű imbuszcsavarral (lásd 4. pont a 4.3 -
6). Ehhez használja a 10 mm-es kulcsméretű csavarhúzóbetétet.
122,5 mm

4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-Sorozat
4.3 Az automata felállítása A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
250
4.3.6.2 Külső géplábak magasságának előzetes beállítása
4
Ábra 4.3 - 7 Külső géplábak magasságának előzetes beállítása
(1) M24x2x120 méretű magasságbeállító csavar
(2) Külső gépláb
(3) Szorító
(4) Imbuszcsavar M24x90
4
4
VIGYÁZAT
Vágásveszély a hevederhulladék-csúszdánál!
Az M24x2x120 méretű magasságbeállító csavar (1. poz., 4.3 - 7
. ábrán, 250. oldal) for-
gatásakor vágásveszély áll fenn a hevederhulladék-csúszda éles peremei miatt.
Viseljen erős biztonsági védőkesztyűt.
FIGYELEM!
Nehéz gépalkatrész
A géplábak nagyon nehezek. Az egyes csavarok oldásakor a lábak leeshetnek és becsí-
pődésveszély áll elő.
A géplábak cseréjekor a gépet kissé meg kell emelni.
Ügyeljen arra, hogy senki se tartózkodjon a veszélyzónában. A gép véletlenszerű
elmozdulása vagy lesüllyedése miatt becsípődésveszély áll fenn.
(4)
(2)
(1)
(3)

Üzemeltetési útmutató SIPLACE X-Sorozat 4 Felállítás és üzembe helyezés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 4.3 Az automata felállítása
251
4
Óvatosan lazítsa meg a két M24x90 méretű imbuszcsavart (2. poz. a 4.3 - 7 ábrán, 250. oldal)
a csavarhúzóbetéttel (19 mm-es kulcsméret), majd a külső géplábat (1. poz. a 4.3 - 7
ábrán,
250
. oldal) lassan engedje le ütközésig.
Állítsa be a kívánt NYÁK-szállítási magassághoz a hozzáillő géplábat.
–külső gépláb 900, 930 és 950 mm-es szállítási magassághoz,
hossza 439 mm, cikkszám 03000890-02 (1. poz. a 4.3 - 4
. ábrán, a 247 oldalon)
Végezze el az előzetes beállítást minden külső géplábnál.
A gépláb alsó oldala és a gépváz alsó éle közötti távolságnak a következő értékeket kell fel-
vennie:
Állítsa be az M24x2x120 beállítócsavart (3. poz. a 4.3 - 7 ábrán, 250. oldal) a 36-os villás-
kulccsal úgy, hogy elérje a fenti táblázatban az adott szállítási magassághoz megadott távol-
sági értékeket.
Ekkor óvatosan engedje le a villástargoncával az automatát, amíg a géplábak egyenletesen
nem érintik a padlót. A süllyesztési folyamat alatt minden esetben ellenőrizze egy második
személy az automata helyzetét. Adott esetben a külső géplábak befogását kissé meg kell la-
zítani.
Óvatosan engedje le az automatát, amíg a külső géplábak az M24x2x120 beállítócsavarokat
(3. poz. a 4.3 - 7
ábrán, 250. oldal) nem érintik.
Ügyeljen arra, hogy a középső géplábak (lásd 2. pont a 4.3 - 4 ábrán, 247. oldal) még ne érint-
sék a padlót. Amennyiben szükséges, csavarja kissé beljebb a középső géplábakat az auto-
matába ill. a távtartóba.
4
FIGYELEM!
Ne tolja a gépet!
A szállítókocsik megsérülhetnek.
Ügyeljen arra, hogy ne tolja a gépet és ezáltal a szállítókocsik ne sérüljenek meg.
NYÁK-szállítási magasság A gépláb alsó oldala és a
gépváz alsó éle közötti távolság
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
UTALÁS
Az automaták végleges beállításának leírását a 4.3.8.1
. szakaszban, a 254. oldalon ta-
lálja.
