Üzemeltetési útmutató SIPLACE X-Sorozat 5 Feladatok a gépen A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 5.5 A kezel ő felület 285 5.5.5 Beállítások A "Beállítások" né zetben különböz ő felhasználói beál…
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE X-Sorozat
5.5 A kezelőfelület A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
284
Megnyílik következő nézet
5

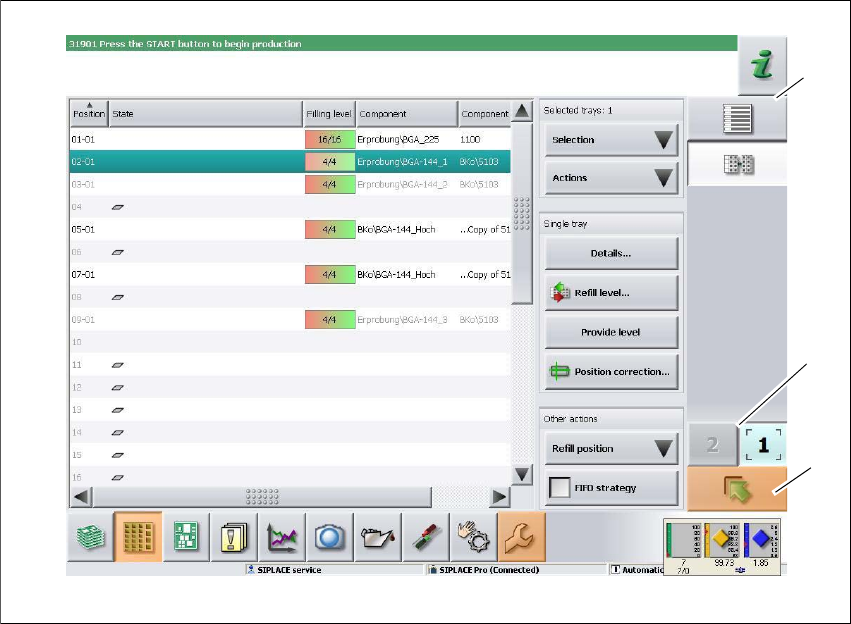

Ábra 5.5 - 4 Kezelőfelület "WPC" nézetben (a SIPLACE SX2 példáján)
Szójegyzék
(1) Függőleges "WPC" ikonsor
(2) "Egy szinttel fennebb" gomb az előző nézetre való váltáshoz (itt: "Bevezető modul, alkatré-
szek és pipetták" nézet, lásd az előző ábrán)
(3) Gombok egy másik portálra történő közvetlen átváltáshoz
(1)
(2)
(3)
Üzemeltetési útmutató SIPLACE X-Sorozat 5 Feladatok a gépen
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 5.5 A kezelőfelület
285
5.5.5 Beállítások
A "Beállítások" nézetben különböző felhasználói beállításokat, szoftveropciókat és gépopciókat
lehet módosítani.
Kattintson az ikonsorban a "Beállítások"-ra .
A jobb oldalon egy kiegészítő ikonsor jelenik meg. A következő táblázatban az ikonok és a beál-
lítások rövid leírása található.
Ikon Beállítások Leírás
Gép-
beállítások
Csak a "Bővített gyártás", "Szerviz (ügyfél)" vagy "Szerviz SIPLA-
CE" részére.
Az üzemmód és az opciók beállítása (pl. futási opciók).
Gép leállítása.
Váltás az operációs rendszerre.
Felhasználói
beállítások
A kezelőszint beállítása (lásd az 5.3.3
fejeztet a 274. oldalon).
A nyelv beállítása. Szabvány szerint "Német" vagy "Angol" nyelv
választható. További nyelvek telepítéséhez egy Nyelv-CD áll ren-
delkezésre.
További opciókat a "Bővített gyártás" kezelői szinttől kezdve lehet
beállítani.
Gépopciók A "Gyártás" kezelői szinten semmilyen opciót nem lehet módosíta-
ni.
Gépopciók konfigurációja.
Szoftveropciók Csak a "Szerviz (ügyfél)" vagy "Szerviz SIPLACE" részére.
Itt különböző tesztfunkciókat lehet aktiválni.
A kapcsolódó kül-
ső rendszerek át-
tekintése
Az összes kapcsolódó külső rendszer (pl. OIS, SetupCenter) kijel-
zése. A kapcsolódási állapot és a foglalt tároló kijelzése vagy a
kapcsolódó rendszerek törlése.
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE X-Sorozat
5.6 A riasztási információk és online súgó A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
286
5.5.6 Felhasználóorientált kezelés színes jelölése révén
A kezelőfelületen az ikonokat, gombokat és nézeteket színekkel ki lehet emelni. A különböző szí-
nes kiemelések miatt azonnal látja, mikor van pl. szükség a kezelő beavatkozására vagy mikor
vannak figyelmeztetések.
Az állomásszoftverben a következő színjelölések használatosak:
5
5.6 A riasztási információk és online súgó
Ha a munkavégzés során a beültető automatán riasztások lépnek fel, akkor a riasztási üzenet a
kezelőfelület állapotmezőjében piros színben jelenik meg. A riasztási információ ikon aktív.
Az ikonsoron a pirossal kiemelt gomb jelzi, hogy a kezelő beavatkozására van szükség.
Szín Állapot Jelentés
Piros Riasztás Szükség van a kezelő beavatkozására.
Csak a "Bevezető modul, alkatrészek és pipetták" nézetben.
Narancssárga Figyelem! Ez utalás a kezelő számára.
A kezelő közvetlen beavatkozására azonban nincs szükség.
Csak a "Bevezető modul, alkatrészek és pipetták" nézetben.
Zöld A feldolgozás fo-
lyamatban
Az ikon vagy gomb a gép ellenőrzése alatt áll és az állapot
rendben van.
Csak a "Gyártás", "Bevezető modul, alkatrészek és pipetták",
"NYÁK", "Érzékelők és funkciók ellenőrzése" és "Szerviz"
nézetben.
Villogó zöld Várakozás
nyomtatott áram-
köri lapra
Felváltja a "Busy" állapotot, ha a gép már gyártási üzemmód-
ban van, de nem gyárt, mivel nincs nyomtatott áramköri lap.
Tegyen be egy nyomtatott áramköri lapot.
Csak "Gyártás" nézetben.
