Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
A SIPLACE X2 S beültető automata két beültető területből, egy egyszeres szállítószalagból és
egy dupla szállítószalagból áll. Dupla szállítószalag esetén egyszerre két NYÁK-lemez beültetése
lehetséges..
Az alkatrészek rendelkezésre bocsátása számára négy szabad hely áll rendelkezésre, amelyek
akár 40 nyomvonallal rendelkező alkatrészkocsival szerelhetők fel.
A SIPLACE X2 S beültető automata két portállal rendelkezik. A portál az 1. beültetőterületen a 4.
hely felé néz. A két portál a 2. beültetőterületen a 2. hely felé néz.
A beültető fejek egymástól függetlenül mozgathatók X- és Y-irányban, és a lineáris motorokkal
gyorsan és pontosan pozícionálhatók.
1.1.6.1 A beültető fej konfiguráció áttekintése
1
CPP_H = Multistar CPP magas szerelési pozícióban
CPP_L = Multistar CPP alacsony szerelési pozícióban
1. beültetőterület 2. beültetőterület
C&P20 C&P20
C&P20 CPP_L
C&P20 CPP_H
CPP_L CPP_L
CPP_H CPP_H
CPP_L CPP_H
C&P20 TH
CPP_L TH
CPP_H TH
TH TH
1 Bevezetés Üzemeltetési útmutató SIPLACE X-Sorozat
1.2 Gépleírás A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
30
1.2 Gépleírás
1.2.1 SIPLACE-elv
A beültetőfejek elveszik az alkatrészeket a fixen pozícionált szállítókról az alkatrészkocsiról, és
beültetik a szintén nyugvó nyomtatott áramköri lapokat.
A „nyugvó AR-előkészítés“ és a „nyugvó NYÁK“ elve, ami minden SIPLACE-automatánál kitű-
nően bevált, egy sor döntő előnyt nyújt:
– az alkatrészek utántöltése vagy a hevederek toldása nem idéz elő állásidőket.
– a rázkódásmentes alkatrész-hozzávezetés a legkisebb alkatrészeknél (pl. 03015) is lehetővé
teszi a biztonságos elvitelt.
– a beültetési folyamat során mozdulatlan nyomtatott áramköri lap megakadályozza az alkat-
részek elcsúszását.
– a beültető fejek és a pipettacserélők kombinációja mindig garantálja az adott beültetési folya-
mathoz az optimális pipettakombinációt. Ezáltal minimálisra csökkenthetők az elmozdulási
utak és optimalizálható a beültetési sorrend.
A SIPLACE automaták magas termelékenységét a nagyfokú rugalmasság, gazdaságosság és
beültetési biztonság garantálják
A minimális állásidő fokozza a kihasználhatóságot, és hozzájárul a termelékenység növekedésé-
hez.
Üzemeltetési útmutató SIPLACE X-Sorozat 1 Bevezetés
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 1.2 Gépleírás
31
1.2.2 Az automaták szériaszáma
Az automaták szériaszáma a gépállvány belső oldalán, az 1. helyen található.
1

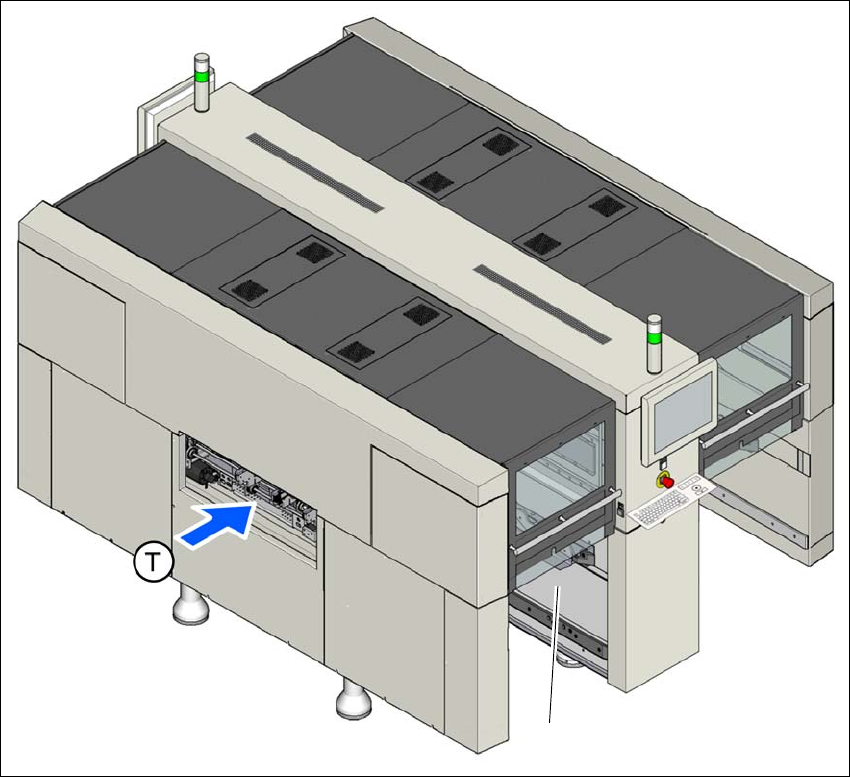

Ábra 1.2 - 1 A típustábla helyzete a sorozatszámmal (példa: SIPLACE X2 S / X3 S / X4 S)
(T) Laptovábbítási irány
(1) Típustábla
(1)
