5.10 A szállítómodulok szerelése

5.10.1 Utasítások a szállítómodulok kezeléséhez

A szállítók precíziós készülékek. Ezért körültekintően bánjon velük.

 Kerülje, hogy a szállítók akadályokba ütközzenek.

 Ne hagyja a szállítókat leesni.

 Állagmegóvásukhoz csak alkalmas szerszámot használjon.

5.10.2 X-szállítók levétele az alkatrészasztalról

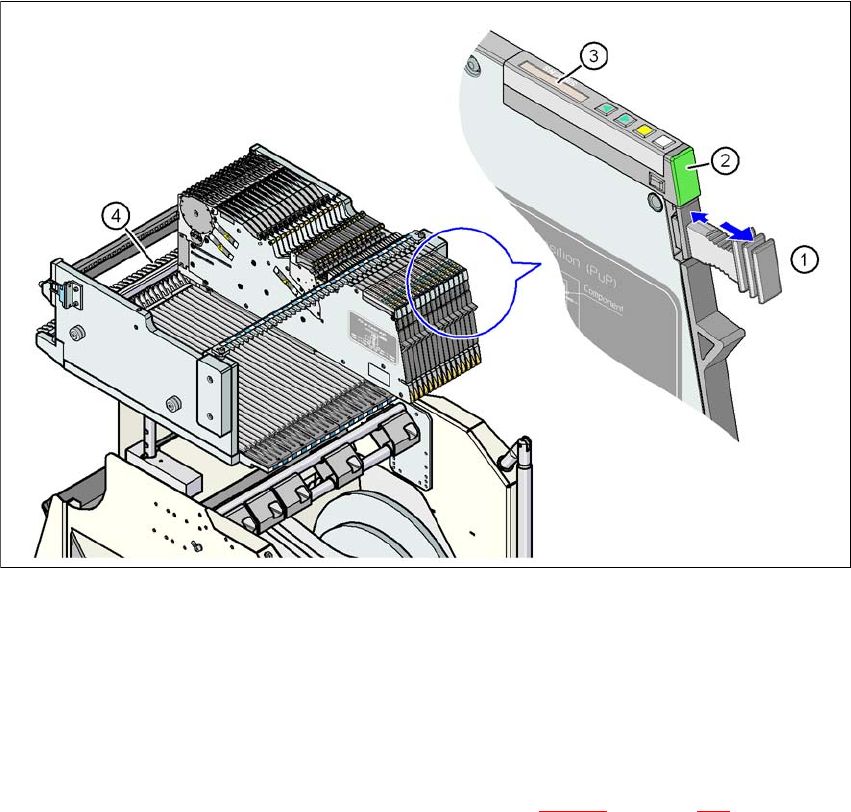

Ábra 5.10 - 1 X-szállítók levétele az alkatrészasztalról

(1) Levevő fogantyú

(2) Állapotkijelzés

(3) LCD-kijelző

(4) Kilincs az X-szállító reteszeléséhez

Üzemkész állapotban zölden világít az állapotjelző (2. poz. a 5.10 - 1. ábrán, a 302. oldalon), ha

az X-szállító benne van az aktuális felszerelésben. Ha a szállító nincs az aktuális felszerelésben,

az állapotkijelző sötét marad.

Üzemeltetési útmutató SIPLACE X-Sorozat 5 Feladatok a gépen

A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 5.10 A szállítómodulok szerelése

303

Az X-szállítót egy kilincs reteszeli az alkatrészasztalban és nem húzható ki. Ha le akarja venni a

szállítót az alkatrészasztalról, a következőképpen járjon el:

 Nyomja meg a levevő fogót (1. poz. a 5.10 - 1ábrán, a 302 oldalon). A levevő fogó kiugrik és

az állapotkijelző kialszik.

 Várjon kb. 1 másodpercet, amíg a reteszelés (4. poz. a 5.10 - 1. ábrán, a 302. oldalon) sza-

baddá teszi a szállítót.

 Húzza ki a szállítót a levevő fogónál fogva az alkatrészasztalból. Ha kb. 5 másodpercnél to-

vább vár, a szállító újból reteszelődik. Az állapotkijelző pirosan kezd világítani és az LCD-ki-

jelzőn (3. poz. a 5.10 - 1

. ábrán, a 302. oldalon) megjelenik a "Handle --->>" (fogó) üzenet.

 Ugrassa ismét a helyére a levevő fogót. Ha a szállító benne van az aktuális felszerelésben,

akkor az állapotkijelző zölden kezd világítani és az LCD-kijelző ismét a nyomvonalat és a lé-

pésközt mutatja.

 Nyomja meg újra a levevő fogót (1. poz. a 5.10 - 1. ábrán, a 302. oldalon) és húzza ki a szál-

lítót a levevő fogónál fogva az alkatrészasztalból.

5 Feladatok a gépen Üzemeltetési útmutató SIPLACE X-Sorozat

5.10 A szállítómodulok szerelése A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014

304

5.10.3 Az X-szállítómodul behelyezése

5.10.3.1 X-szállító vizsgálata behelyezés előtt

A szállító alkatrészasztalba helyezése előtt vizsgálja meg a következő pontokat:

 A szállítónak kifogástalan állapotban kell lennie.

 Enyhe tapintással állapítsa meg, hogy nem tapad-e a zárófólia-himba (2. poz. az 5.10 - 2. áb-

rán, a 305

. oldalon).

 Ellenőrizze, hogy az átvevő ablak (3. poz. az 5.10 - 2. ábrán, a 305. oldalon) környékén nin-

csenek-e laza alkatrészek.

 Nyomja meg a kart (4. poz. az 5.10 - 2. ábrán, a 305. oldalon) az átadó ablak (3. poz. az 5.10

- 2. ábrán, a 305. oldalon) kissé előre nyitásához. Ezáltal az átadó ablak kissé megemelkedik.

 Távolítsa el az átvevő ablak alatti leesett alkatrészeket.

 Zárja be az átvételi ablakot (3. poz. a 5.10 - 2. ábrán) úgy, hogy a kart (4. poz. a 5.10 - 2.

ábrán) visszaállítja.

 Távolítsa el az alkatrészasztalon levő leesett alkatrészeket ecsettel vagy megfelelő fejjel el-

látott porszívóval.

UTALÁS

 Mielőtt az alkatrészeket kirázza a szállítóból, ürítse ki az AR-eltávolító fiókot (5. poz.

az 5.10 - 2

. ábrán, a 305. oldalon).

UTALÁS

A megfeszített zárófólia behelyezett heveder esetén továbbszállítja a hevedert, és sza-

baddá teszi az alkatrészeket.

 Ne működtesse a kart, ha heveder van behelyezve.

UTALÁS

 A heveder befűzése után vágja azt le szorosan a szállító elülső éle mellet.
