Üzemeltetési útmutató SIPLACE X-Sorozat 5 Feladatok a gépen
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 5.15 Alkatrészkocsi fel-, ill. lecsatolása
323
5

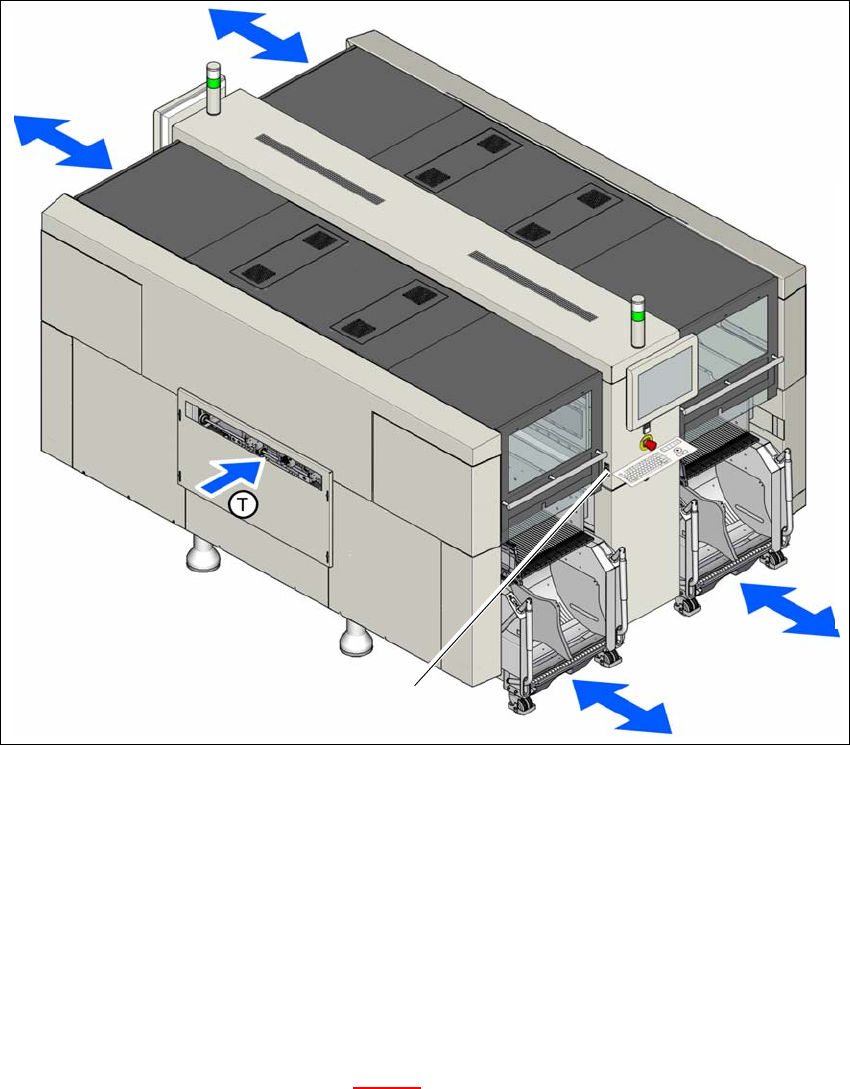

Ábra 5.15 - 1 Biztonsági utasítások az alkatrészkocsi fel- és lecsatlakoztatásához (példa: SIPLACE X2 S / X3 S / X4 S)
Az alkatrészkocsi felcsatolása csak lezárt védőburkolatnál lehetséges.
(1) Gomb az alkatrészkocsi fel- és lecsatolásához, 1. hely
(T) Nyomtatott áramköri laptovábbítási irány
5.15.2 Alkatrészkocsi lecsatolása
Nyomja a gombot az automata adott helyén addig, amíg az alkatrészkocsi lecsatolása meg
nem történik.
Hajtsa fel mindkét fogót (1. poz. az 5.15 - 2).
(1)
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE X-Sorozat
5.15 Alkatrészkocsi fel-, ill. lecsatolása A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
324
5

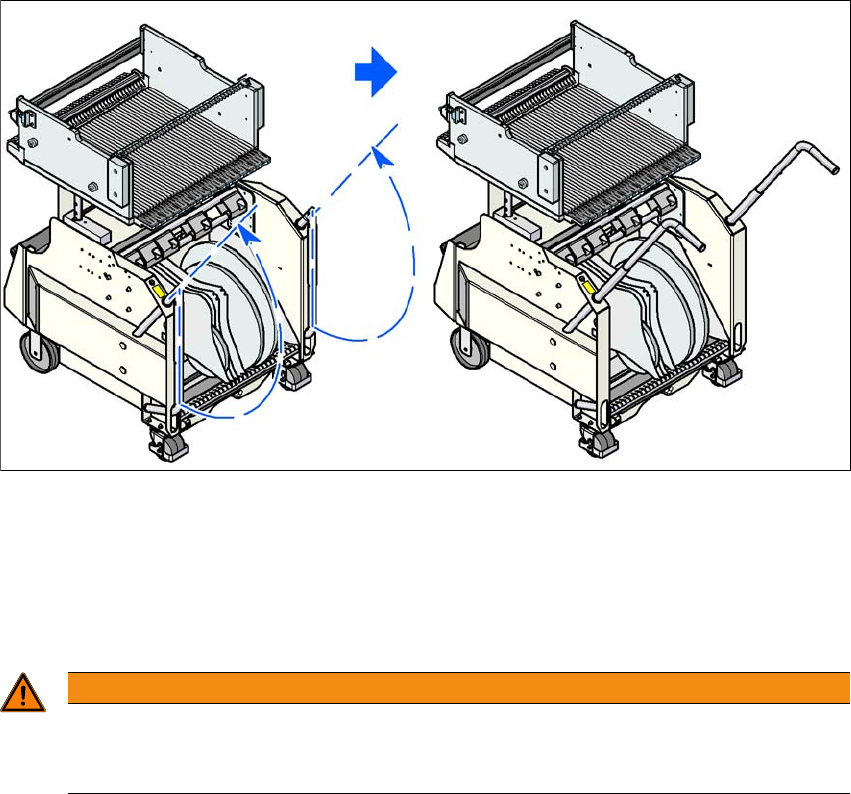

Ábra 5.15 - 2 Alkatrészkocsi-fogók felhajtása toláshoz
A fogóknál fogva két kézzel húzza ki az alkatrészkocsit az automatából.
5.15.3 Biztonsági utasítások az alkatrészkocsi mozgatásához
5
Mindig két kézzel, a fogónál fogja meg az alkatrészkocsit, ha mozgatni kívánja azt.
Vegye figyelembe, hogy a szállítókkal telepakolt alkatrészkocsi kb. 20°-os lejtésnél oldalra
vagy előre borulhat.
Ügyeljen rá, hogy a felület, amin a kocsit mozgatja, lényegesen kisebb lejtésű legyen.
Ügyeljen rá, hogy ne ütközzön akadályokba. Bizonyos sebesség esetén ekkor a kocsi előre
borulhat.
FIGYELEM!
Baleset elkerülése!
A balesetek elkerülése érdekében feltétlenül tartsa magát a következő szabályokhoz,
amikor az alkatrészkocsit mozgatja.
Üzemeltetési útmutató SIPLACE X-Sorozat 5 Feladatok a gépen
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 5.15 Alkatrészkocsi fel-, ill. lecsatolása
325
5.15.4 Az alkatrészkocsi felcsatolása
5

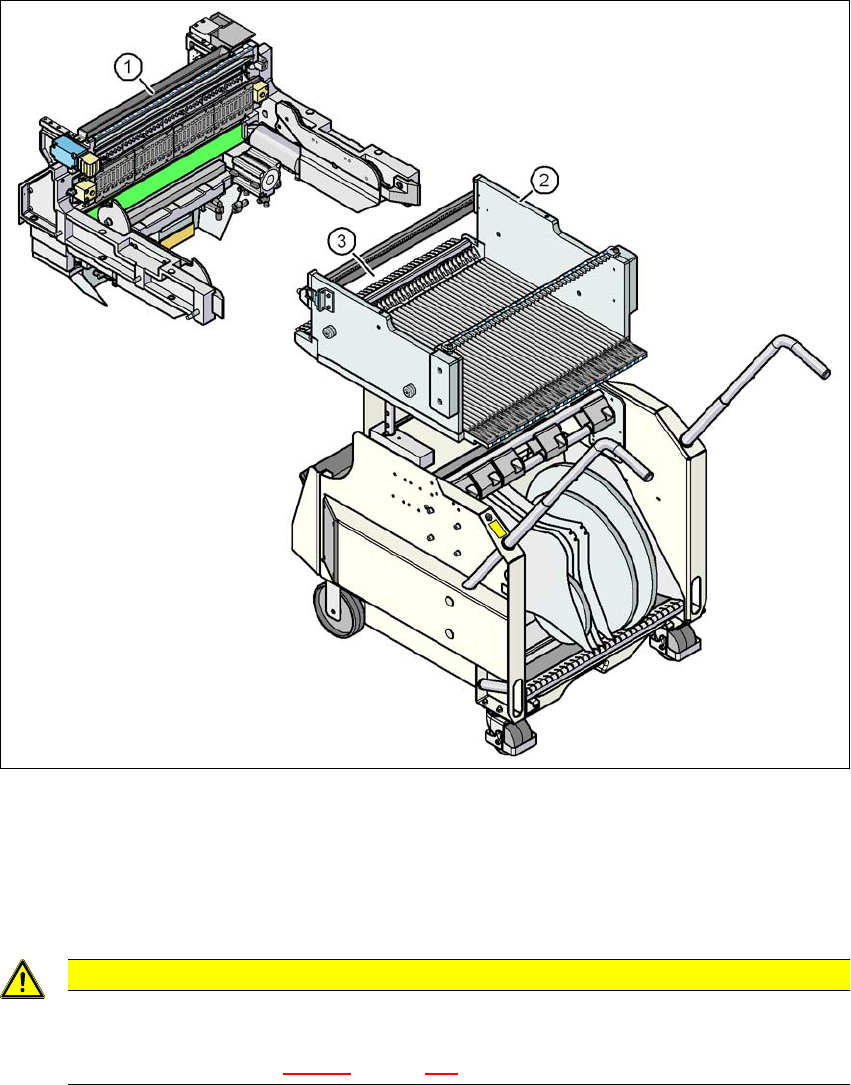

Ábra 5.15 - 3 Alkatrészkocsi és alkatrészkocsi-behúzókészülék, SIPLACE X-Sorozat
(1) Alkatrészkocsi-behúzókészülék, SIPLACE X-Sorozat
(2) Alkatrészkocsi, SIPLACE X-Sorozat
(3) Reteszelőkilincsek
5
VIGYÁZAT
Az alkatrészkocsi betolása!
Amikor az alkatrészkocsit betolja az automatába, vigyázzon arra, hogy a reteszelő
kilincsek (3. poz. a 5.15 - 3
. ábrán, 325. oldal) ne ütközzenek akadályokba.
