6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
330
6.1.2 SIPLACE SpeedStar C&P20/C&P20 M pipettacserélő
A pipettacserélő 6 tárat képes befogadni vagy 4 tárat egyenként 12 pipetta-garázzsal. A tárak egy
közös tartón helyezkednek el. Két hengeres szeggel vannak központosítva és 4 gömbfejes ka-
poccsal vannak rögzítve. Minden táron két illesztőjellel történik a pontos pozíció meghatározása.
A tárak megfelelő elhelyezkedését a pipettacserélő alaptestén mikrokapcsolók felügyelik annak
érdekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlegesen magasra nyúló
tárral. Minden tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy nem megfelelően
elhelyezett tár esetén leállítja az automatát. A felszerelt pipettaállomáson az alkatrészeket le lehet
fújni a SpeedStar pipettáiról és a pipettákat le lehet húzni és le lehet dobni.
6
6.1.2.1 C&P20/C&P20 M pipettacserélő 6 tárral
Cikkszám 03070123-xx pipettacserélő alapfelépítés C&P20 - hosszú
vagy 6
Cikkszám 03103514-xx pipettacserélő alapfelépítés CP/all - hosszú
Cikkszám 00119715-xx pipettatár C&P20 - hosszú
6

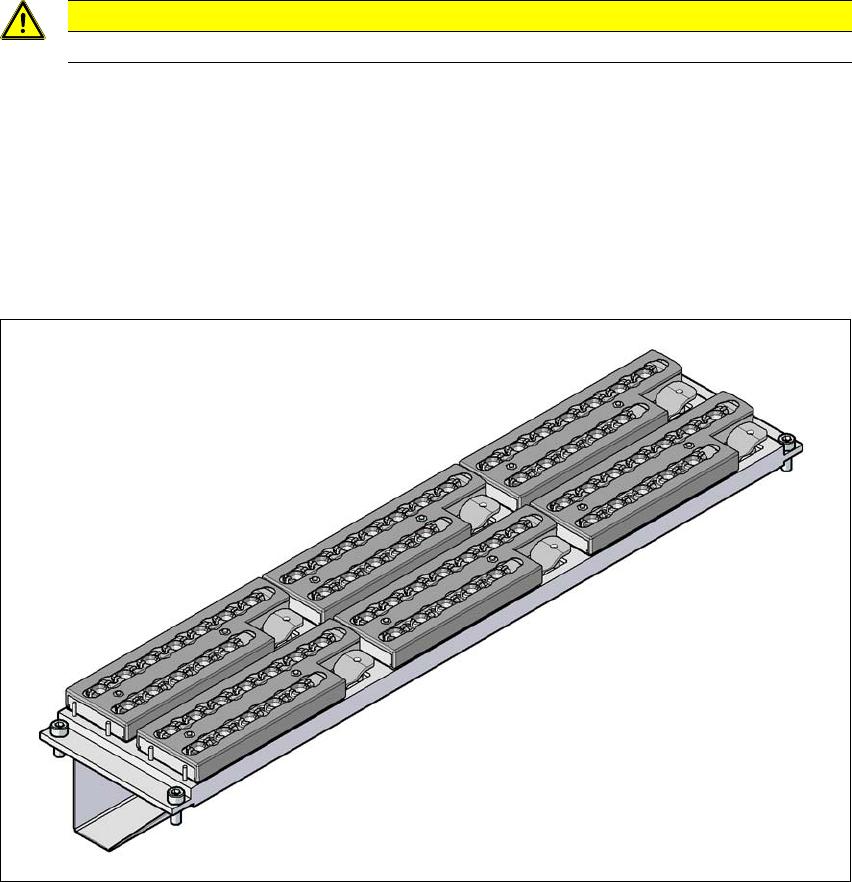

Ábra 6.1 - 1 Pipettacserélő, hosszú, a SIPLACE SpeedStar C&P20 P számára, pipettatárral
VIGYÁZAT
Ezt a pipettacserélőt csak a SpeedStar-ral együtt használja.
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
331
6.1.2.2 C&P20/C&P20 M pipettacserélő 4 tárral
Cikkszám 03062463-xx pipettacserélő alapfelépítés C&P20 - rövid
vagy 6
Cikkszám 03103649-xx pipettacserélő alapfelépítés CP/all - rövid
Cikkszám 00119716-xx pipettatár C&P20 - rövid
6

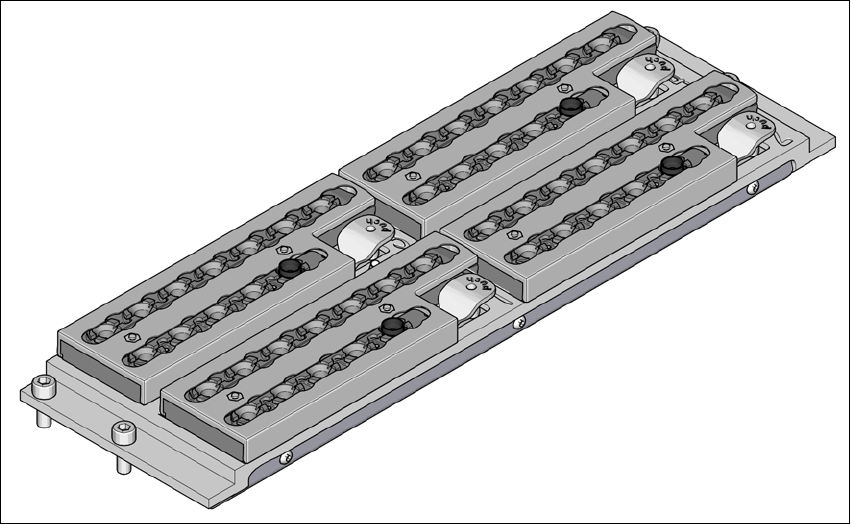

Ábra 6.1 - 2 Pipettatár, rövid a SIPLACE SpeedStar C&P20 P számára
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
332
6.1.2.3 Műszaki adatok
6
Pipettacserélő a SIPLACE SpeedStar C&P20/C&P20 M számára
A tárak száma
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a A pipettacserélőhöz mindig fel kell szerelni az összes tárat.
6
4
Pipettagarázsok száma
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
72
48
Standard konfiguráció
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 tár 72 pipetta-garázzsal
4 tár 48 pipetta-garázzsal
Opció: Pipettacserélő, "második sor" 4 tár 48 pipetta-garázzsal
Pipetta típusok 10xx, 11xx, 12xx
Sűrített levegő csatlakozás 0,45 MPa (4,5 bar)
