6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-Sorozat 6.1 Pipettacserél ő A 706.1 SP1 jel ű szoftve rverziótól Kiadás: 10/2014 332 6.1.2.3 M ű szaki adatok 6 Pipett acserél ő a SIPLACE SpeedSt ar C&P20/C&P…
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
331
6.1.2.2 C&P20/C&P20 M pipettacserélő 4 tárral
Cikkszám 03062463-xx pipettacserélő alapfelépítés C&P20 - rövid
vagy 6
Cikkszám 03103649-xx pipettacserélő alapfelépítés CP/all - rövid
Cikkszám 00119716-xx pipettatár C&P20 - rövid
6
Ábra 6.1 - 2 Pipettatár, rövid a SIPLACE SpeedStar C&P20 P számára
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
332
6.1.2.3 Műszaki adatok
6
Pipettacserélő a SIPLACE SpeedStar C&P20/C&P20 M számára
A tárak száma
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a A pipettacserélőhöz mindig fel kell szerelni az összes tárat.
6
4
Pipettagarázsok száma
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
72
48
Standard konfiguráció
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 tár 72 pipetta-garázzsal
4 tár 48 pipetta-garázzsal
Opció: Pipettacserélő, "második sor" 4 tár 48 pipetta-garázzsal
Pipetta típusok 10xx, 11xx, 12xx
Sűrített levegő csatlakozás 0,45 MPa (4,5 bar)
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
333
6.1.2.4 Konfigurációs példa C&P20/C&P20 M a SIPLACE X4i S számára - asztalhelyzet
„belül”
Az 1., 2., 3. és 4. helyen egy-egy pipettacserélőt lehet felszerelni a SpeedStar számára (1. poz. a
6.1 - 3
ábrán, a 333 oldalon).
6

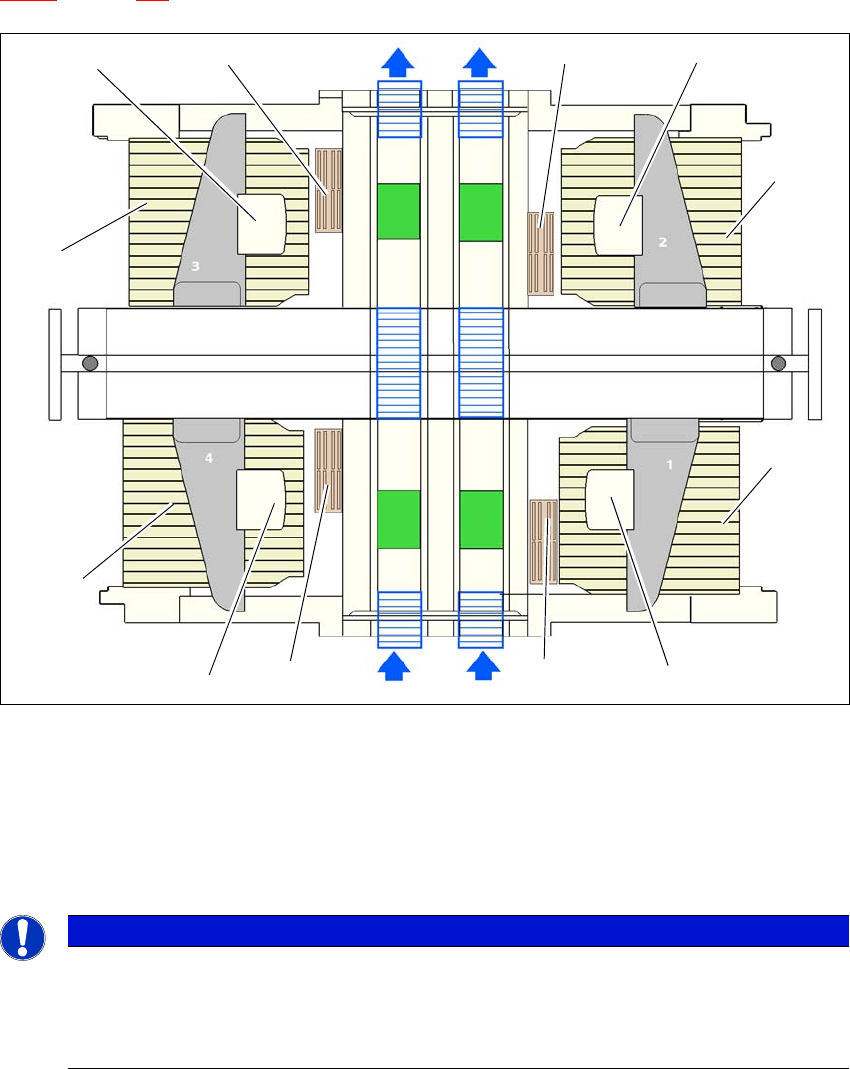

Ábra 6.1 - 3 A SIPLACE SpeedStar pipettacserélőjének helye - konfigurációs példa (SIPLACE X4i S)
6
6
6
(1) Pipettacserélő
(2) SIPLACE SpeedStar
(3) „Belső” asztalpozíció
UTALÁS
Az automata leállítása hiányzó tárak esetén
A biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett tár esetén leállítja az
automatát.
Az összes tárhelyet töltse fel.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
