6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
332
6.1.2.3 Műszaki adatok
6
Pipettacserélő a SIPLACE SpeedStar C&P20/C&P20 M számára
A tárak száma
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a A pipettacserélőhöz mindig fel kell szerelni az összes tárat.
6
4
Pipettagarázsok száma
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
72
48
Standard konfiguráció
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 tár 72 pipetta-garázzsal
4 tár 48 pipetta-garázzsal
Opció: Pipettacserélő, "második sor" 4 tár 48 pipetta-garázzsal
Pipetta típusok 10xx, 11xx, 12xx
Sűrített levegő csatlakozás 0,45 MPa (4,5 bar)
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
333
6.1.2.4 Konfigurációs példa C&P20/C&P20 M a SIPLACE X4i S számára - asztalhelyzet
„belül”
Az 1., 2., 3. és 4. helyen egy-egy pipettacserélőt lehet felszerelni a SpeedStar számára (1. poz. a
6.1 - 3
ábrán, a 333 oldalon).
6

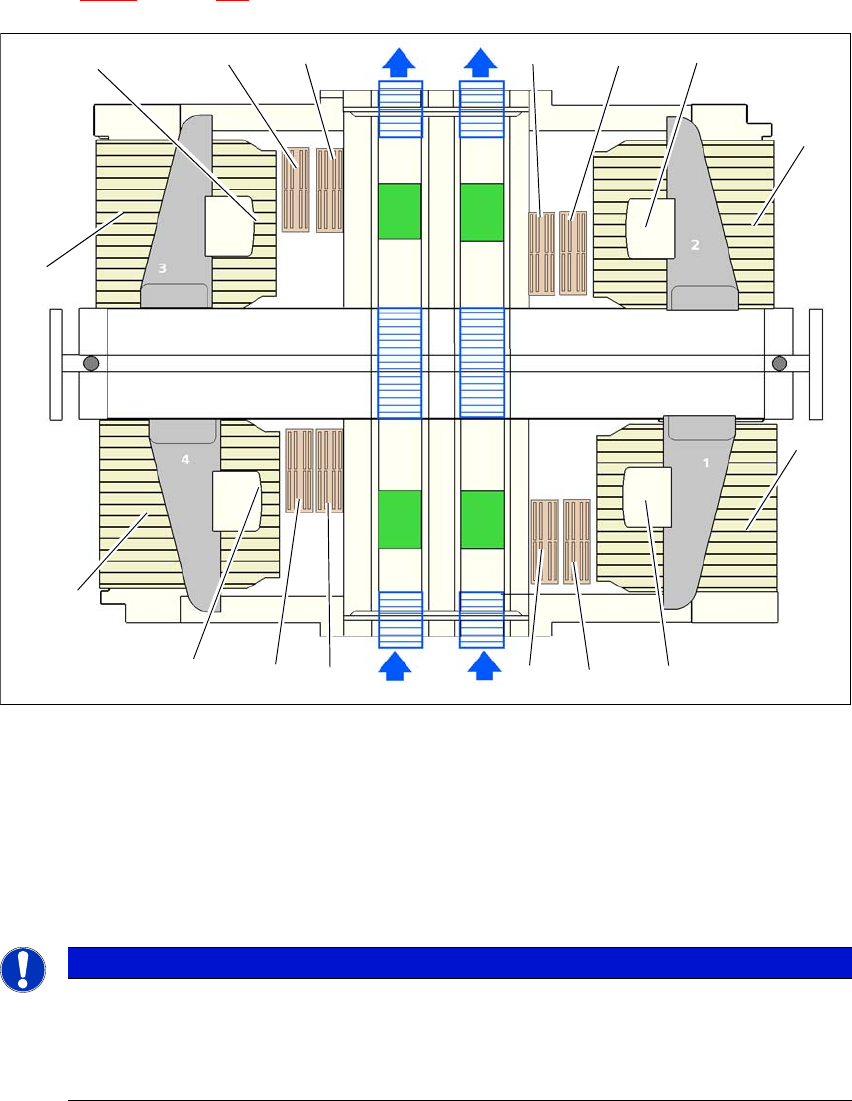

Ábra 6.1 - 3 A SIPLACE SpeedStar pipettacserélőjének helye - konfigurációs példa (SIPLACE X4i S)
6
6
6
(1) Pipettacserélő
(2) SIPLACE SpeedStar
(3) „Belső” asztalpozíció
UTALÁS
Az automata leállítása hiányzó tárak esetén
A biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett tár esetén leállítja az
automatát.
Az összes tárhelyet töltse fel.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
334
6.1.2.5 Konfigurációs példa C&P20/C&P20 M a SIPLACE X4i S számára - asztalhelyzet
„kívül”
Az 1, 2, 3 és 4 helyekre a SpeedStar számára két sor pipettacserélőt lehet telepíteni (1 és 4 tétel-
szám az 6.1 - 4
ábrán, a 334 oldalon).
6
Ábra 6.1 - 4 A SIPLACE SpeedStar pipettacserélőjének helye - konfigurációs példa (SIPLACE X4i S)
6
6
6
(1) Pipettacserélő
(2) SIPLACE SpeedStar
(3) „Külső” asztalpozíció
(4) Pipettacserélő, második sor (szabadon választható)
UTALÁS
Az automata leállítása hiányzó tárak esetén
A biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett tár esetén leállítja az
automatát.
Az összes tárhelyet töltse fel.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
