6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
338
6

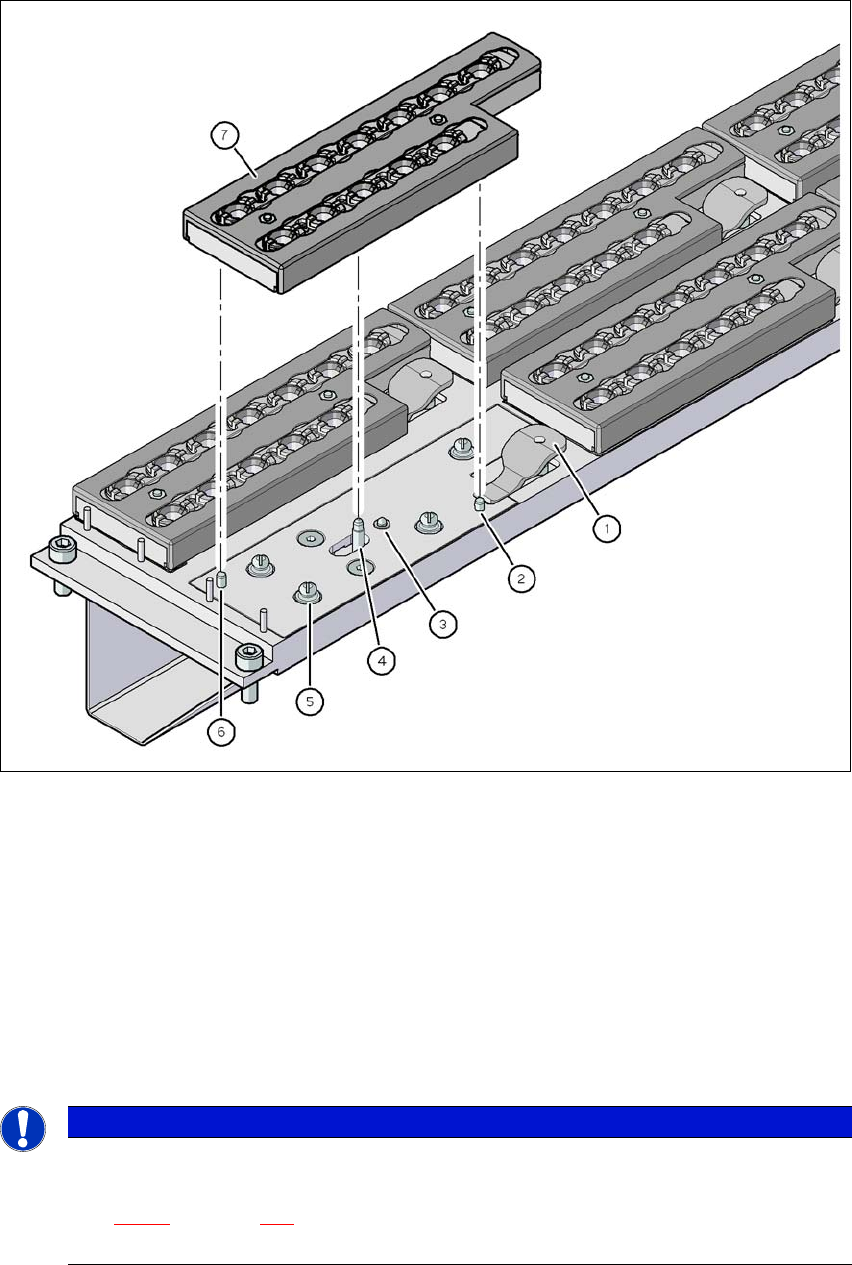

Ábra 6.1 - 7 Pipettacserélő a SpeedStar számára - tár csere (példa 6 tárral)
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) Rugós csap a mikrokapcsoló kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "Tár reteszelve" állásban
6
UTALÁS
Tolja a zárólemezt „Tár reteszelve” állásba.
A behelyezés előtt úgy állítsa a tárat, hogy a hengeres csapok (2. és 6. tételszám a
6.1 - 7
. ábrán, a 338. oldalon) becsúszhassanak a központosító furatba és a hos-
szanti lyukba.
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
339
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 7ábrán, a 338 oldalon).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.2.11 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjelöléssel rendelkezik, egy a pozíció, egy pedig a szög-
helyzet meghatározására való.
6

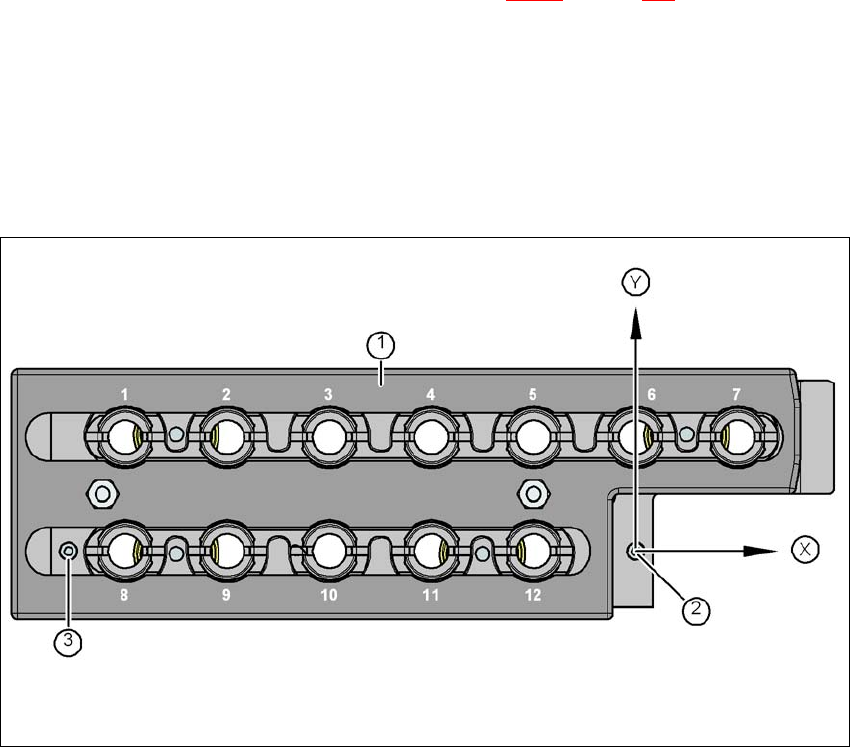

Ábra 6.1 - 8 Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "A tár nyitva" állásban
(2) Illesztőjellel a pozíció meghatározására
(3) Illesztőjellel a szöghelyzet meghatározására
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
340
6.1.3 SIPLACE SpeedStar C&P20 P pipettacserélő
A pipettacserélő 6 tárat képes befogadni vagy 4 tárat egyenként 12 pipetta-garázzsal. A tárak egy
közös tartón helyezkednek el. Két hengeres szeggel vannak központosítva és 4 gömbfejes ka-
poccsal vannak rögzítve. Minden táron két illesztőjellel történik a pontos pozíció meghatározása.
A tárak megfelelő elhelyezkedését a pipettacserélő alaptestén mikrokapcsolók felügyelik annak
érdekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlegesen magasra nyúló
tárral. Minden tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy nem megfelelően
elhelyezett tár esetén leállítja az automatát. A felszerelt pipettaállomáson az alkatrészeket le lehet
fújni a SpeedStar pipettáiról és a pipettákat le lehet húzni és le lehet dobni.
6
6.1.3.1 C&P20 P pipettacserélő 6 tárral
Cikkszám 03103514-xx pipettacserélő alapfelépítés CP/all - hosszú
Cikkszám 031031503-xx 40xx pipettacserélő 20 pipetta-garázzsal
6
Ábra 6.1 - 9 Pipettacserélő SIPLACE SpeedStar C&P20 P számára, 6 tárral
VIGYÁZAT
Ezt a pipettacserélőt csak a SpeedStar-ral együtt használja.
