6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-Sorozat 6.1 Pipettacserél ő A 706.1 SP1 jel ű szoftve rverziótól Kiadás: 10/2014 344 6 Ábra 6.1 - 12 Pipettacserél ő a C&P20 P számára - tár csere (példa 6 tárral)…
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
343
6.1.3.6 Szerelés
A pipettacserélők az alkatrészkocsi-behúzókészülékre vannak rögzítve.
Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzókészülék felé
mutasson.
6
6.1.3.7 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
6
6
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.3.8 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 12. ábrán, a 344. oldalon), a tárnak a gömbfejű kapcsokról
való oldásához (5. poz. a 6.1 - 12
ábrán, a 344 oldalon). Emelje ki a tárat a tartóból.
6
FIGYELEM!
Vegyes elrendezésnél fej ütközésének veszélye!
Vegyes elrendezésnél fennáll a fej ütközésének veszélye.
Minden beültetőfej esetén az adott beültetőfej pipettatárjával felszerelt hozzá tartozó
pipettacserélőt szerelje fel.
UTALÁS
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki.
VIGYÁZAT
A tárak feltöltése
Csak akkor töltse fel a tárakat, ha minden pipetta, ami a Collect&Place-fejnél talál-
ható, visszakerült a tárába.
UTALÁS
Beszorulási veszély!
Ha alkatrészek esnek a tárra, fennáll a zárólemez beszorulásának veszélye.
Kerülje el, hogy alkatrészek a tárakra essenek.
Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
FIGYELEM!
Kiálló kar esetén a fej ütközésének veszélye
A tár fölé kiálló kar (1. poz. a 6.1 - 12
ábrán) a beültetőfej ütközéséhez vezethet.
Ügyeljen arra, hogy a kar ne álljon ki a tár fölé.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
344
6

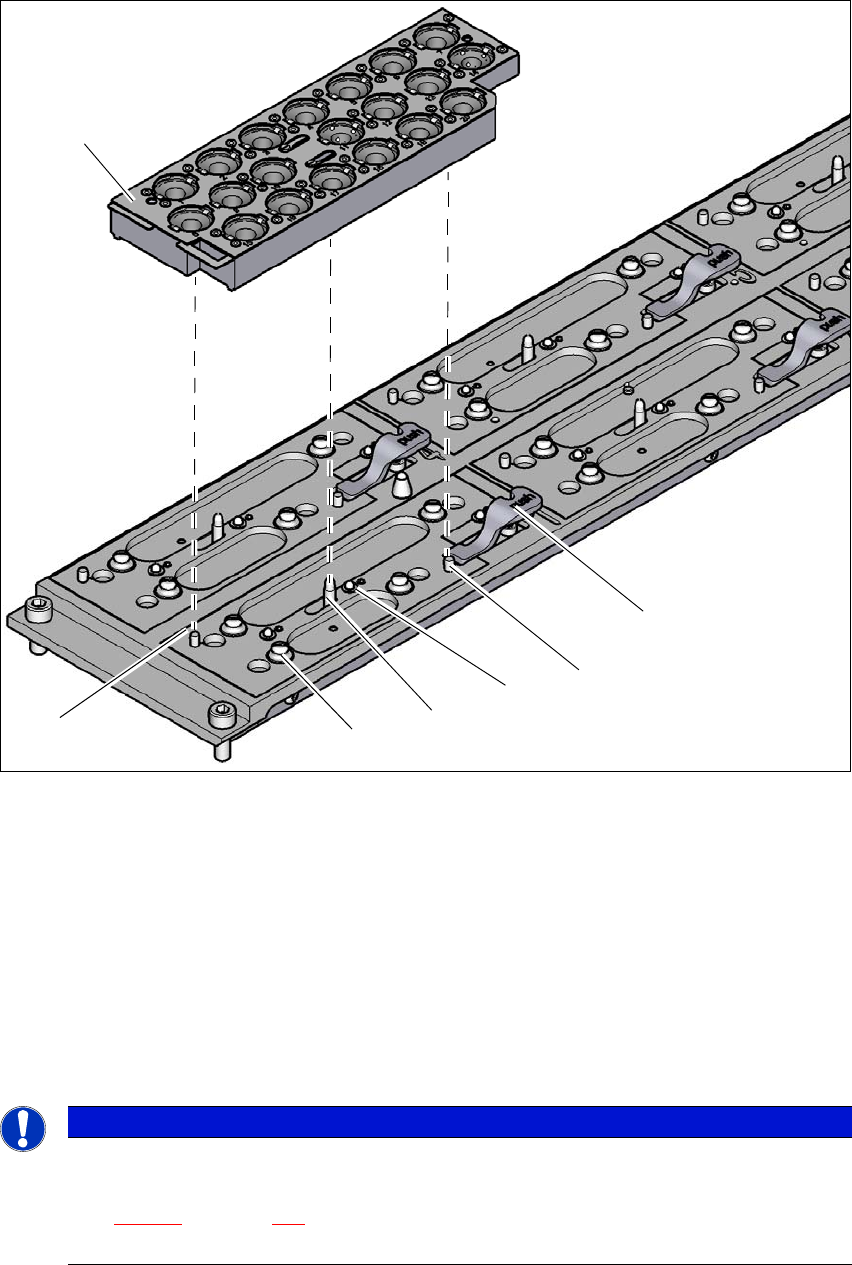

Ábra 6.1 - 12 Pipettacserélő a C&P20 P számára - tár csere (példa 6 tárral)
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) Rugós csap a mikrokapcsoló kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "Tár reteszelve" állásban
6
UTALÁS
Tolja a zárólemezt „Tár reteszelve” állásba.
A behelyezés előtt úgy állítsa a tárat, hogy a hengeres csapok (2. és 6. tételszám a
6.1 - 12
. ábrán, a 344. oldalon) becsúszhassanak a központosító furatba és a hos-
szanti lyukba.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
345
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 12ábrán, a 344 oldalon).
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.3.9 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjelöléssel rendelkezik, egy a pozíció, egy pedig a szög-
helyzet meghatározására való.
6

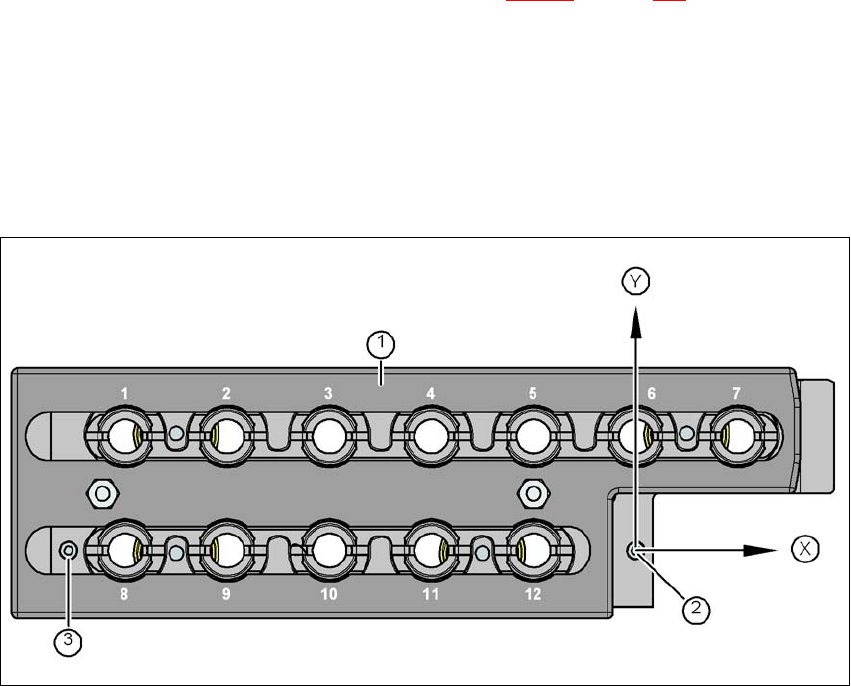

Ábra 6.1 - 13 Pipettatár- garázsszámozás, jelzések a pozíció és a szöghelyzet meghatározásához
(1) Zárólemez "A tár nyitva" állásban
(2) Illesztőjellel a pozíció meghatározására
(3) Illesztőjellel a szöghelyzet meghatározására
