Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
347
6.1.4.2 CPP pipettacserélő 4 tárral
Cikkszám 00119742-xx CPP pipettacserélő - rövid
vagy 6
Cikkszám 03103649-xx pipettacserélő alapfelépítés CP/all - rövid
6

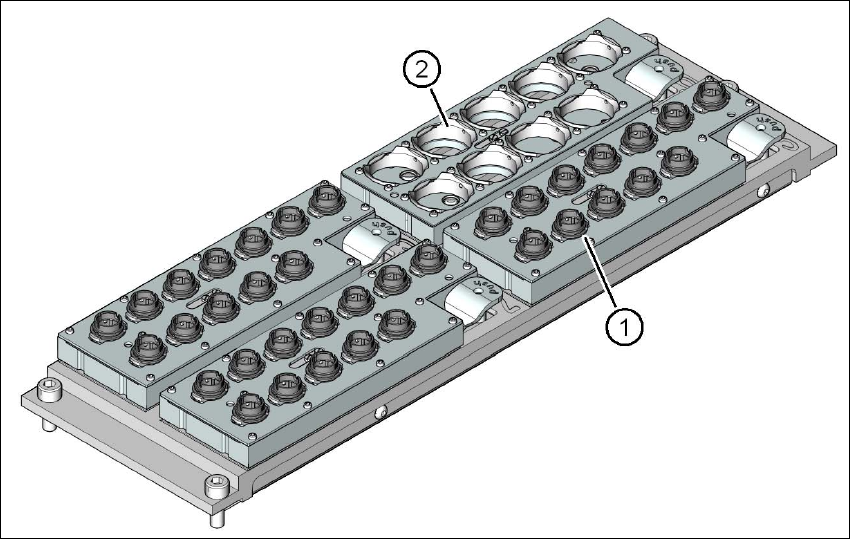

Ábra 6.1 - 15 Pipettacserélő SIPLACE MultiStar számára, 4 tárral
(1) Pipettatár a 20xx-pipetták részére
(2) Pipettatár a 28xx-pipetták részére
A tárak egy közös tartólapon helyezkednek el, két hengeres szeggel vannak központosítva és 4
gömbfejű kapoccsal vannak rögzítve.. Minden táron két illesztőjellel történik a pontos pozíció
meghatározása. A tárak megfelelő elhelyezkedését a pipettacserélő tartólapján mikrokapcsolók
felügyelik annak érdekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlege-
sen magasra nyúló tárral. Mind a 4 tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó
vagy nem megfelelően elhelyezett tár esetén leállítja az automatát. Emellett a pipettacserélő a kó-
dolás alapján felismeri, hogy az adott pipettatár 20xx-es vagy 28xx-es pipettatár-e.
A pipettaállomáson az alkatrészek lefúvathatók a pipettákról. A pipetták ott lehúzhatók és a gyűj-
tőtartályba dobhatók.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
348
6.1.4.3 Pipettatár a 20xx-pipetták részére
6
Ábra 6.1 - 16 Pipettatár 20xx-pipettákhoz - zárólemez nyitva
(1) 12 garázs 20xx-pipettákhoz
(2) Illesztőjelek (csak nyitott zárólemeznél láthatók)
(3) Zárólemez
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
349
6.1.4.4 Pipettatár a 28xx-pipetták részére
6
Ábra 6.1 - 17 Pipettatár a 28xx-pipetták részére
(1) 5 garázs maximum 12,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 1, 5, 6, 8 és 9)
(2) 4 garázs maximum 16,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 2, 3, , 4 és 7)
(3) Illesztőjelek (csak nyitott zárólemeznél láthatók)
