6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
348
6.1.4.3 Pipettatár a 20xx-pipetták részére
6

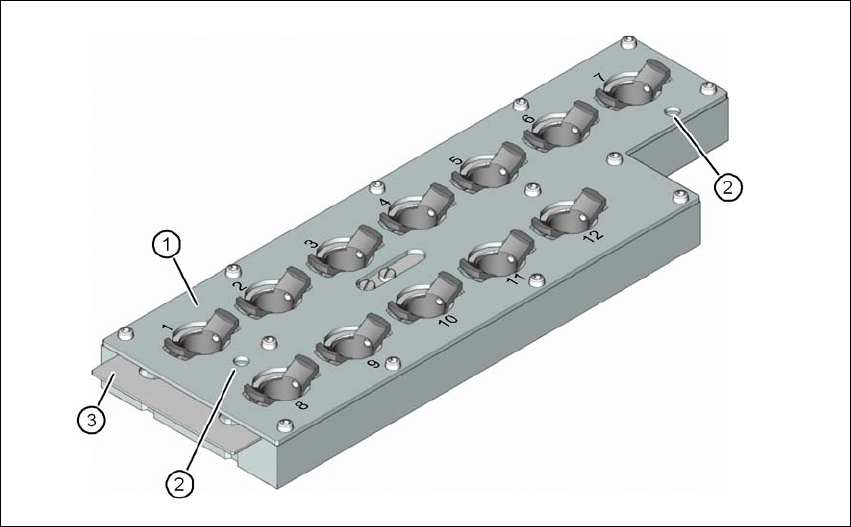

Ábra 6.1 - 16 Pipettatár 20xx-pipettákhoz - zárólemez nyitva
(1) 12 garázs 20xx-pipettákhoz
(2) Illesztőjelek (csak nyitott zárólemeznél láthatók)
(3) Zárólemez
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
349
6.1.4.4 Pipettatár a 28xx-pipetták részére
6

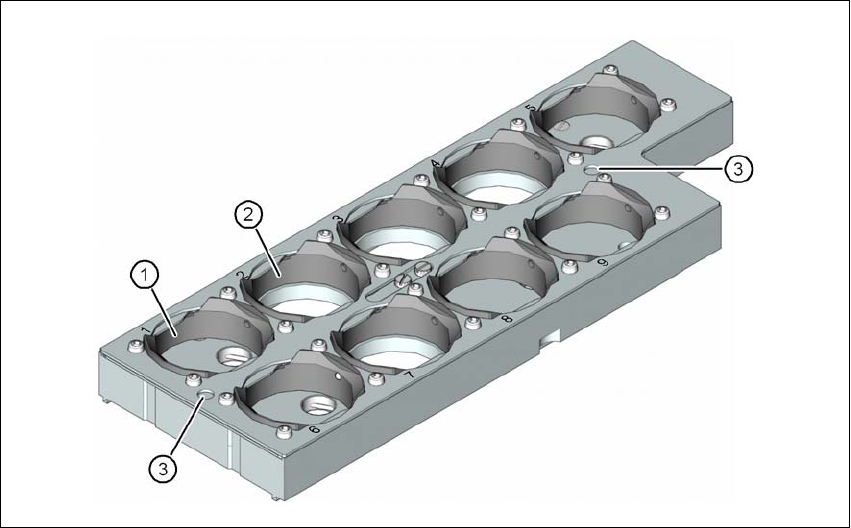

Ábra 6.1 - 17 Pipettatár a 28xx-pipetták részére
(1) 5 garázs maximum 12,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 1, 5, 6, 8 és 9)
(2) 4 garázs maximum 16,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 2, 3, , 4 és 7)
(3) Illesztőjelek (csak nyitott zárólemeznél láthatók)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
350
6.1.4.5 Műszaki adatok
6
Pipettacserélő a SIPLACE MultiStar számára
A tárak száma
a, *a
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Pipettagarázsok száma
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
78
48
Standard konfigurác
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
5 tár 60 darab 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
3 tár 36 darab 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
Opció: Pipettacserélő, "második sor" 4 tár 48 pipetta-garázzsal
Pipetta típusok 10xx, 11xx, 12xx
20xx, 28xx
*)a MTC/WPC esetén, korlátozásokkal a 2. helyen
