6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
350
6.1.4.5 Műszaki adatok
6
Pipettacserélő a SIPLACE MultiStar számára
A tárak száma
a, *a
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Pipettagarázsok száma
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
78
48
Standard konfiguráció
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
5 tár 60 darab 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
3 tár 36 darab 20xx pipetta-garázzsal
1 tár 9 darab 28xx pipetta-garázzsal
Opció: Pipettacserélő, "második sor" 4 tár 48 pipetta-garázzsal
Pipetta típusok 10xx, 11xx, 12xx
20xx, 28xx
*)a MTC/WPC esetén, korlátozásokkal a 2. helyen
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
351
6.1.4.6 CPP konfigurációs példa a SIPLACE X4i S számára
Az 1., 2., 3. és 4. helyen egy-egy pipettacserélőt lehet felszerelni a CPP-fej számára (1. poz. a 6.1
- 18ábrán, a 351 oldalon).
6

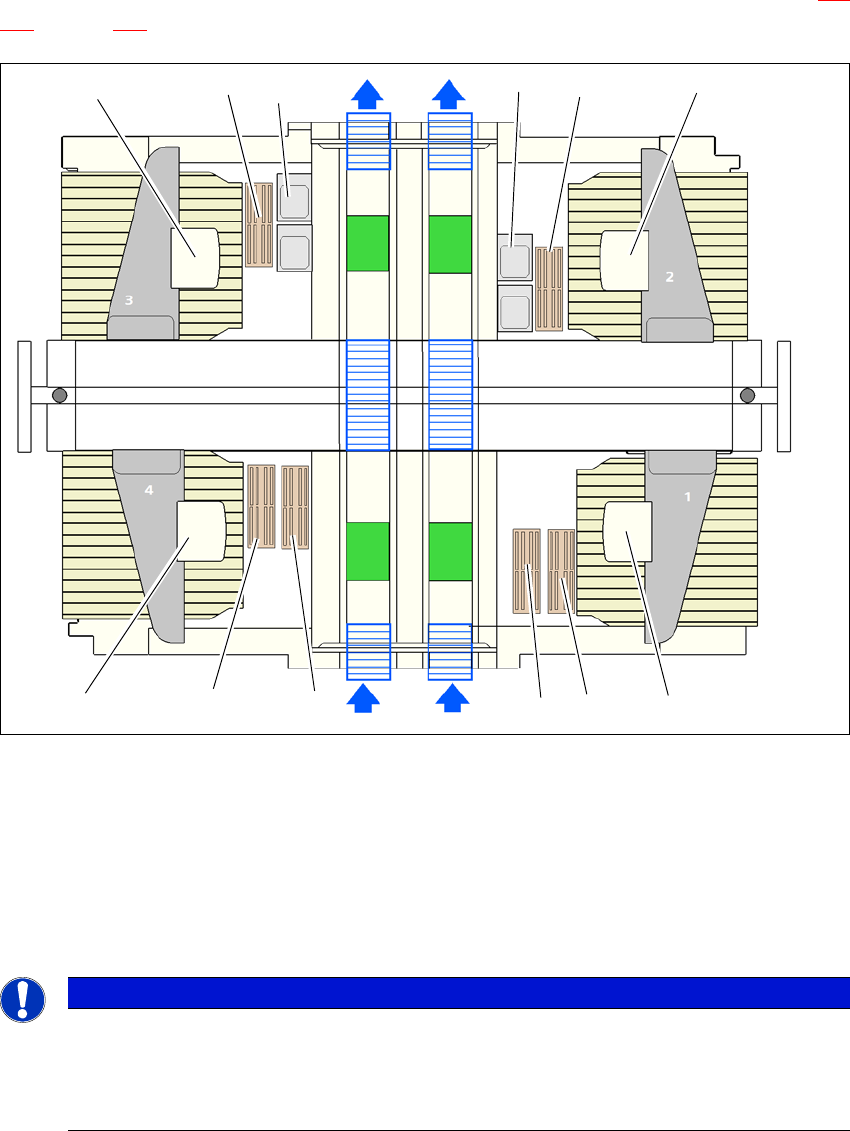

Ábra 6.1 - 18 A SIPLACE MultiStar pipettacserélőjének helye - konfigurációs példa: SIPLACE X4i S
6
6
(1) Pipettacserélő
(2) SIPLACE MultiStar
(3) Rögzített kamerák
(4) Pipettacserélő, második sor (szabadon választható)
UTALÁS
Az automata leállítása hiányzó tárak esetén
A biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett tár esetén leállítja az
automatát.
Az összes tárhelyet töltse fel.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
352
6.1.4.7 CPP konfigurációs példa a SIPLACE X4 S számára
Az 1., 2., 3. és 4. helyen egy-egy pipettacserélőt lehet felszerelni a CPP-fej számára (1. poz. a 6.1
- 19ábrán, a 352 oldalon).
6

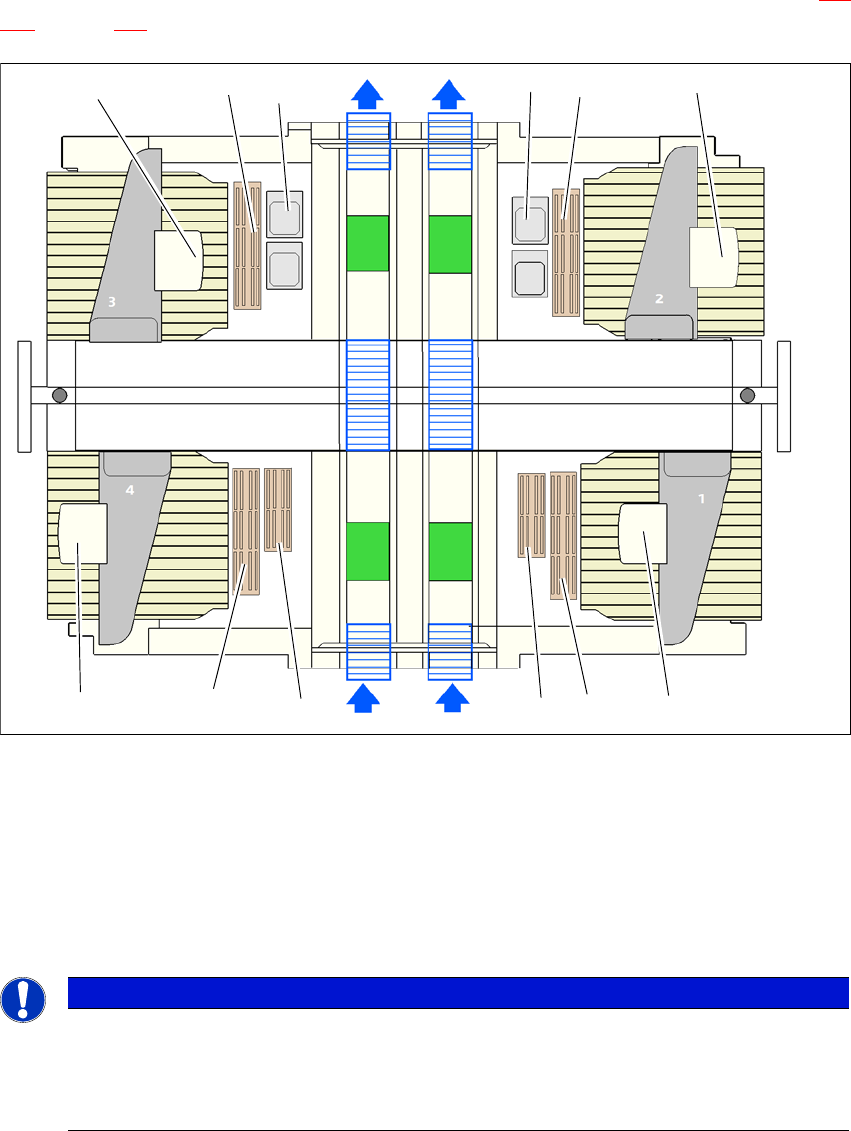

Ábra 6.1 - 19 A SIPLACE MultiStar pipettacserélőjének helye - konfigurációs példa: SIPLACE X4 S
6
6
(1) Pipettacserélő
(2) SIPLACE MultiStar
(3) Rögzített kamerák
(4) Pipettacserélő, második sor (szabadon választható)
UTALÁS
Az automata leállítása hiányzó tárak esetén
A biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett tár esetén leállítja az
automatát.
Az összes tárhelyet töltse fel.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
