6.1.4.10 Utasítások a kezeléshez
Ha egy tárat először tölt fel egy bizonyos pipetta-típussal, akkor azt jelölje egy címkével.
6
Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
6
6
A pipettacserélő programozása a SIPLACE Pro üzemeltetési útmutatójában van leírva.
6.1.4.11 Tárcsere
Nyomja meg a kart (1. poz. a 6.1 - 21. ábrán, a 355. oldalon), a tárnak a gömbfejű kapcsokról
való oldásához (5. poz. a 6.1 - 21
ábrán, a 355 oldalon). Emelje ki a tárat a tartóból.
6
UTALÁS
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki.
VIGYÁZAT
A tárak feltöltése
Csak akkor töltse fel a tárakat, ha minden pipetta, ami a Collect&Place-fejnél talál-
ható, visszakerült a tárába.
UTALÁS
Beszorulási veszély!
Ha alkatrészek esnek a tárra, fennáll a zárólemez beszorulásának veszélye.
Kerülje el, hogy alkatrészek a tárakra essenek.
Ezért a tárakat és a szabad helyeket rendszeresen tisztítsa meg.
FIGYELEM!
Kiálló kar esetén a fej ütközésének veszélye
A tár fölé kiálló kar (1. poz. a 6.1 - 21
ábrán) a beültetőfej ütközéséhez vezethet.
Ügyeljen arra, hogy a kar ne álljon ki a tár fölé.
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
355
6

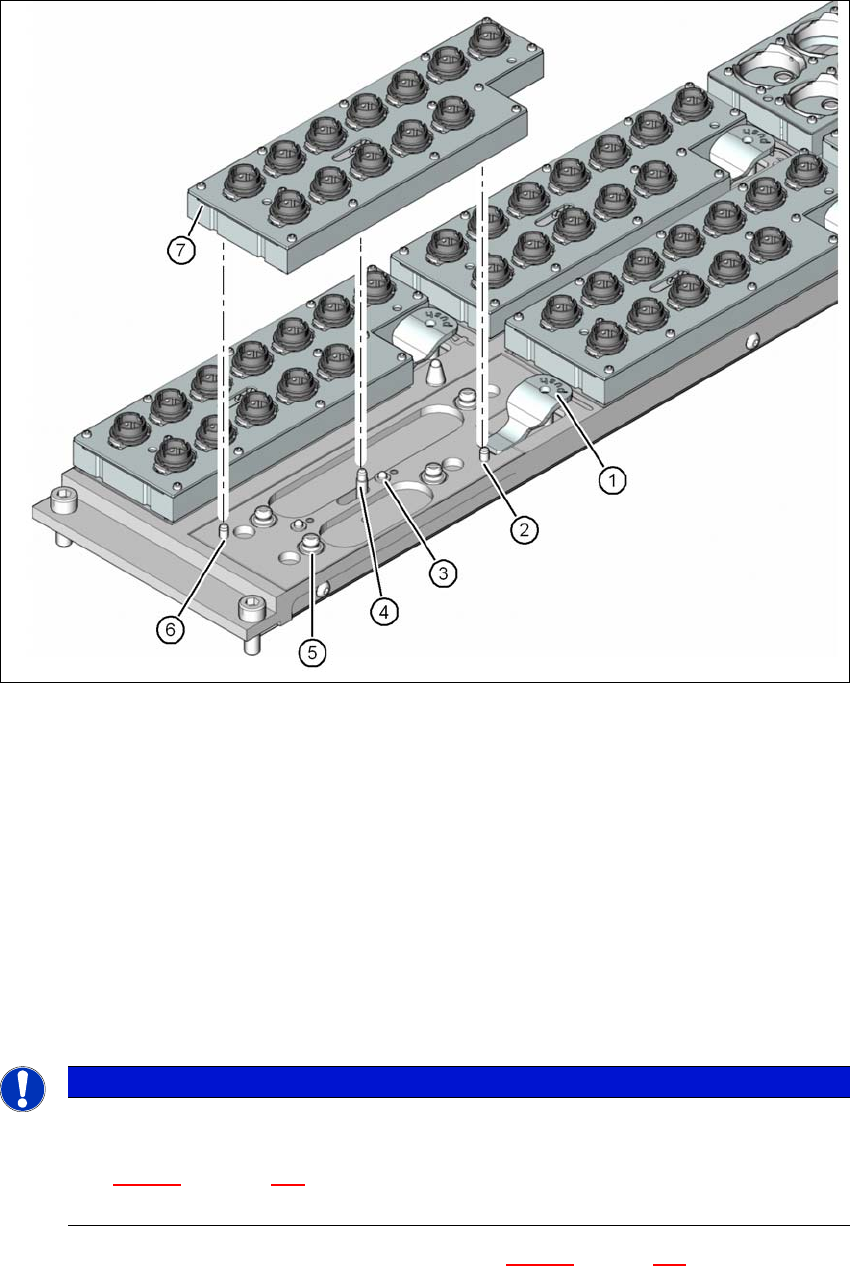

Ábra 6.1 - 21 Tárcsere (példa 6 tárral)
Ábra 6.1 - 22
(1) Kar a tár leemeléséhez
(2) Hengeres csap, amely a tár furatába nyúlik
(3) Rugós csap a tárfelismerés és a biztonsági hurok mikrokapcsolójának kioldásához
(4) A reteszelőszerkezet csapja, működteti a zárólemezt
(5) Gömbfejű kapcsok
(6) Hengeres csap, amely a tár hosszanti hornyába nyúlik
(7) Zárólemez "Tár reteszelve" állásban
6
Helyezze fel a tárat a gömbfejű kapcsokra (5. poz. a 6.1 - 21ábrán, a 355 oldalon).
UTALÁS
Tolja a zárólemezt „Tár reteszelve” állásba.
A behelyezés előtt úgy állítsa a tárat, hogy a hengeres csapok (2. és 6. tételszám a
6.1 - 21
. ábrán, a 355. oldalon) becsúszhassanak a központosító furatba és a hos-
szanti lyukba.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
356
Nyomja egyenletesen lefelé a tárat, hogy a gömbfejű kapcsok egyszerre minden fészekbe
bekattanjanak.
6.1.4.12 Helyzetfelismerés
A pipettacserélő minden tára két illesztőjelöléssel rendelkezik, egy a pozíció, egy pedig a szög-
helyzet meghatározására való.
6

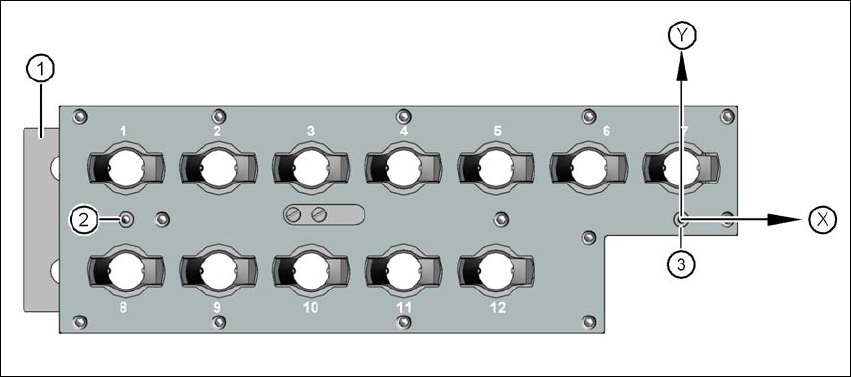

Ábra 6.1 - 23 Pipettattár - illesztőjelek a helyzet és a szöghelyzet meghatározására
(1) Zárólemez "A tár nyitva" állásban
(2) Illesztőjellel a szöghelyzet meghatározására
(3) Illesztőjellel a pozíció meghatározására
