Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásb ő vítések A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserél ő 359 6.1.5.3 T winSt ar konfigurációs példa a SIPLACE X4 S számára A T winS tar-hoz a kö…
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
358
6.1.5.2 Műszaki adatok
6
Pipettacserélő a SIPLACE TwinStar számára
A tárak száma
1. és 3. hely 6
2. és 4. hely 6
max. 12 tár max. 24 pipetta-garázs számára
max. 10 tár max. 20 pipetta-garázs számára
Pipettagarázsok száma szabadon konfigurálható
Standard konfiguráció 3 tár két-két pipetta-garázzsal
1 tár egy pipetta-garázzsal
Pipetta típusok 4xx adapterrel
5xx (standard)
9xx adapterrel
Különleges pipetta, megfogó
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.1 Pipettacserélő
359
6.1.5.3 TwinStar konfigurációs példa a SIPLACE X4 S számára
A TwinStar-hoz a következő helyeken lehet egy-egy pipettacserélőt felszerelni.
Pipettacserélő az 1., 3. és 4. helyen: 12 tár
Pipettacserélő a 2. helyen: 10 tár
Ezáltal 2 pipettacserélős teljes kapacitás adódik 22 tárral és összesen 44 pipetta-garázzsal.
6

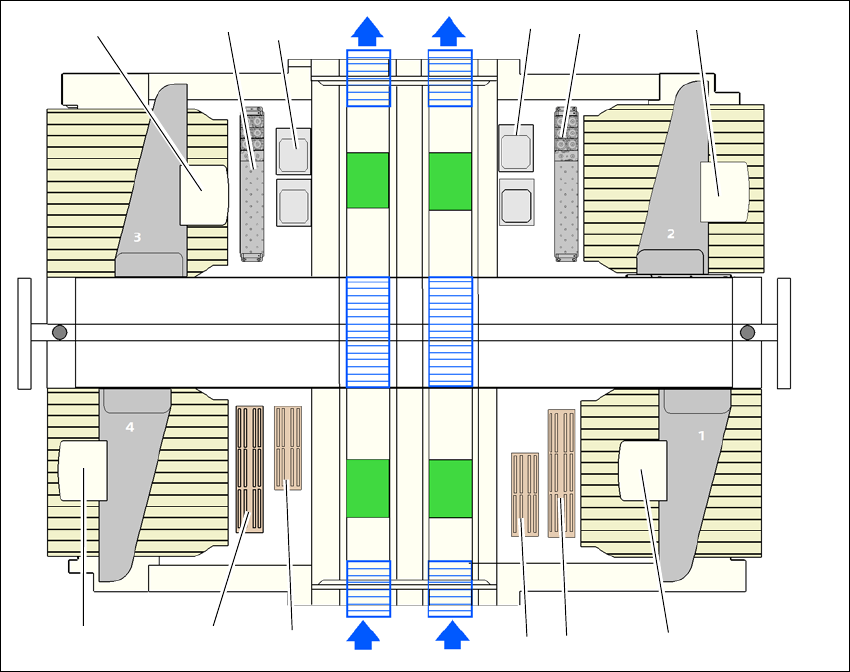

Ábra 6.1 - 25 A TwinStar pipettacserélőjének helye - konfigurációs példa: SIPLACE X4 S
(1) TwinStar pipettacserélő
(2) TwinStar
(3) Rögzített kamerák
(4) MultiStar
(5) Multistar pipettacserélő
(6) Pipettacserélő, második sor Multistar (szabadon választható)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.1 Pipettacserélő A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
360
6.1.5.4 Szerelés
A pipettacserélő az alkatrészkocsi-behúzókészüléken van rögzítve.
6

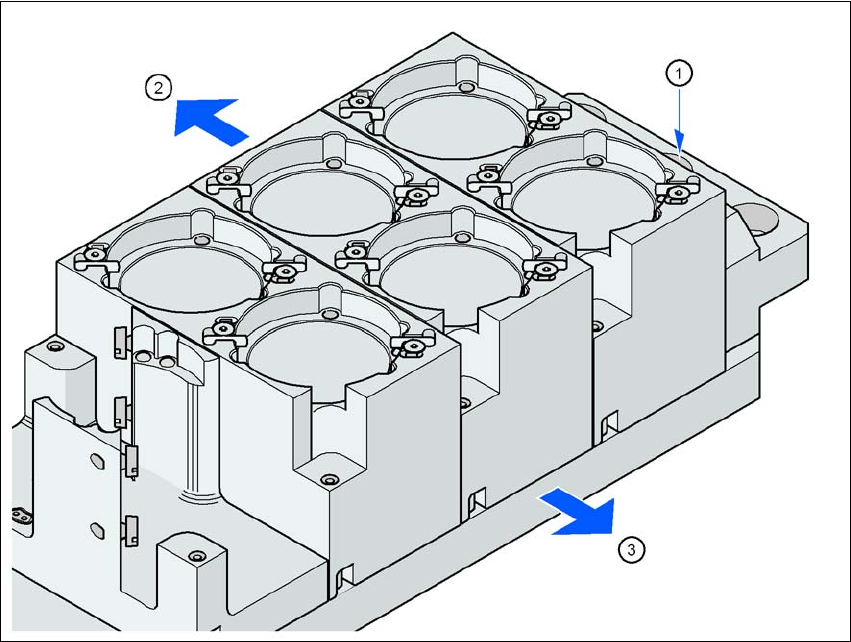

Ábra 6.1 - 26 Szerelési pozíció
(1) Jelölőfurat
(2) Kezelői oldal
(3) A nyíl a NYÁK szállítószalag (konvejor) irányába mutat
6
Úgy állítsa be a pipettacserélőt, hogy a jelölőfurat (1. poz.) a kezelő felől nézve balra kerüljön.
