6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-Sorozat 6.8 Dokkolóállomás a SIPLACE X-Sorozatú alkatrészkocsihoz A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 388 6.8.3 A dokkolóállomás mérete i felcsatolt al…
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.8 Dokkolóállomás a SIPLACE X-Sorozatú alkatrészkocsihoz
387
6.8.2 Műszaki adatok
6
6
6
Méretek
Hosszúság x szélesség 950 mm x 930 mm
Magasság 864 mm ha a NYÁK-szállítási magasság 900 mm
894 mm ha a NYÁK-szállítási magasság 930 mm
914 mm ha a NYÁK-szállítási magasság 950 mm
Súly 120 kg
Sűrített levegő csatlakoztatási
értékei
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Sűrített levegő csatlakozás Csatlakozódugó KS 2-M5-A
Sűrített levegő fogyasztás 50 Nl/min.
*a
*)a Normális atmoszferikus nyomási feltételek mellett 20°C-on és 1013 hPa nyomáson
Csatlakozási feszültség 88 - 264 V~
Névleges áram 3,5 A (230 V~)
7 A (115 V~)
Névleges látszólagos teljesít-
mény
0,8 kW
Biztosíték 2 x 8 A
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.8 Dokkolóállomás a SIPLACE X-Sorozatú alkatrészkocsihoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
388
6.8.3 A dokkolóállomás méretei felcsatolt alkatrészkocsival
6

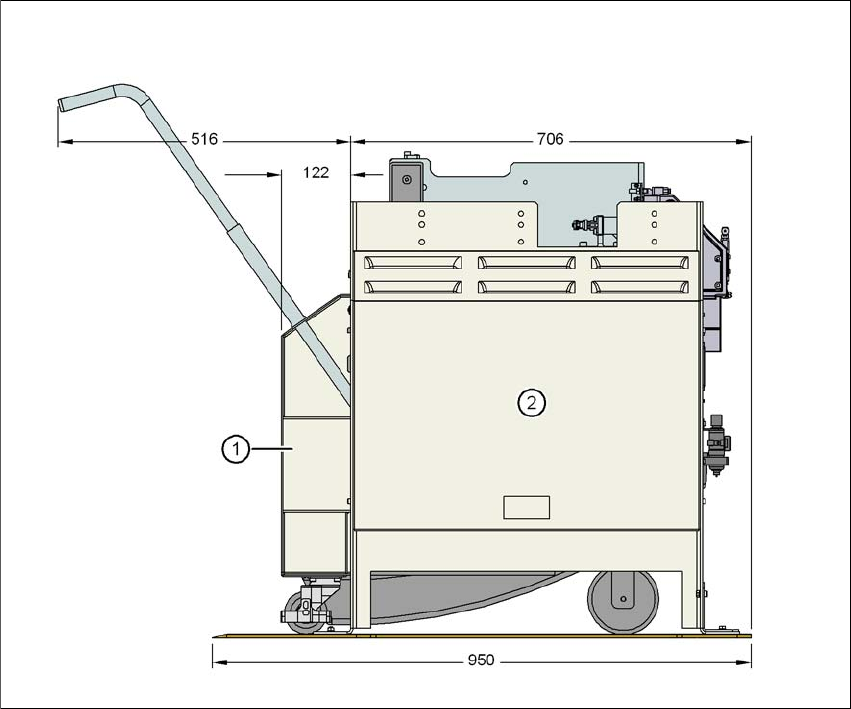

Ábra 6.8 - 3 Dokkolóállomás felcsatolt alkatrészkocsival - méretek mm-ben
(1) Alkatrészkocsi
(2) Dokkolóállomás
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.8 Dokkolóállomás a SIPLACE X-Sorozatú alkatrészkocsihoz
389
6.8.4 Kezelő- és kijelzőelemek
6

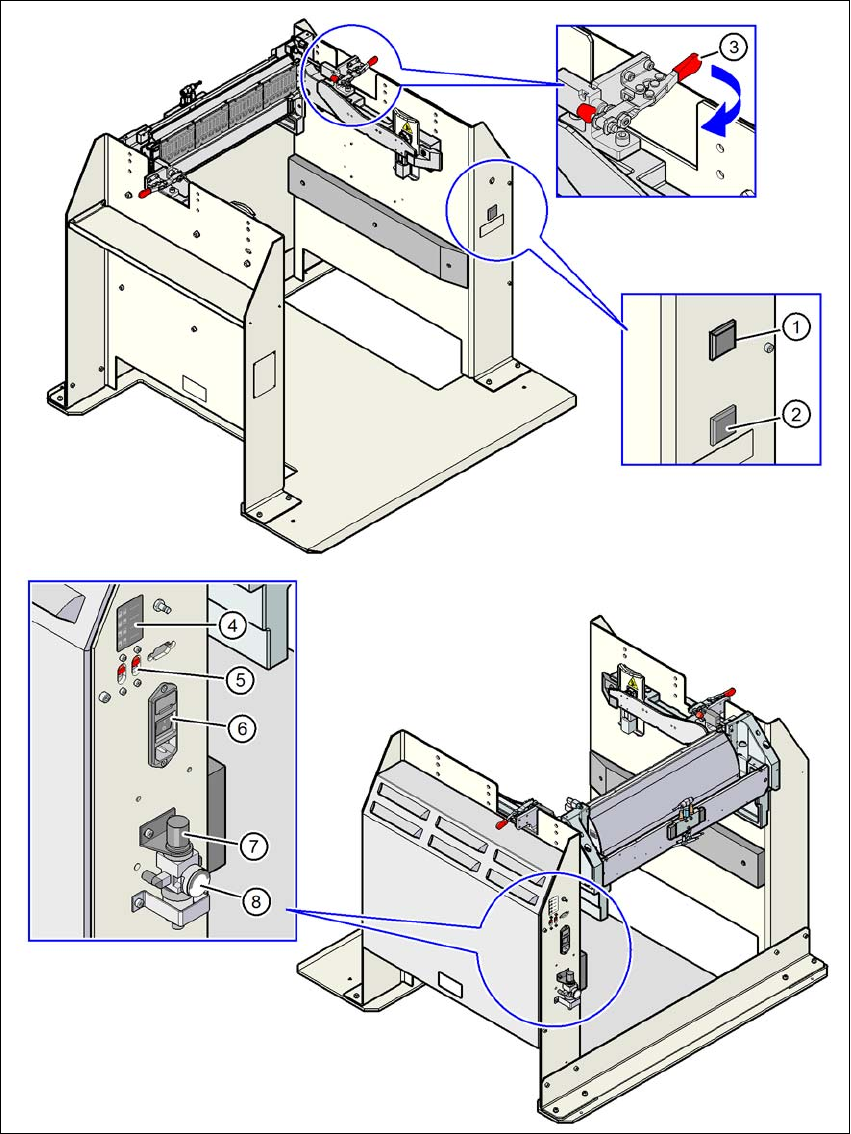

Ábra 6.8 - 4 Dokkolóállomás - kezelő- és kijelzőelemek
