6.8.5 A dokkolóállomás hozzáigazítása a NYÁK-szállítási magassághoz
Az alkatrészkocsi-behúzókészülék néhány mozdulattal beállítható a 900, 930 és 950 mm-es
NYÁK-szállítási magasságokra.
6

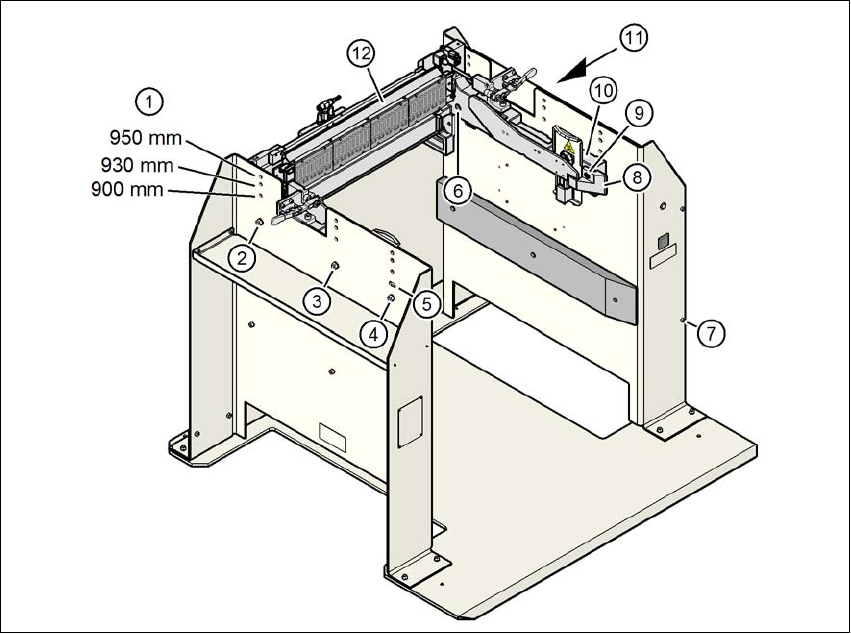

Ábra 6.8 - 5 Az alkatrészkocsi-behúzókészülék hozzáigazítása a NYÁK-szállítási magassághoz
(1) Furatok a NYÁK-szállítási magassághoz
(2) M8-as hatlapú anya és alátét, 2 darab
(3) M8-as hatlapú anya és alátét, 2 darab
(4) M8-as hatlapú anya és alátét, 2 darab
(5) Hosszirányú lyuk a magasságbeállítás számára
(6) Imbuszcsavar M8x40, 6 darab
(7) Imbuszcsavar M5x12, 4 darab
(8) Szán
(9) Imbuszcsavar M8x18, 2 darab
(10) Oldalrész, alkatrészkocsi-behúzókészülék
(11) A dokkolóállomás burkolata
(12) A szállító vezérlőegysége (FCU)

6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.8 Dokkolóállomás a SIPLACE X-Sorozatú alkatrészkocsihoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
392
6.8.5.1 Szerszámok
Az alkatrészkocsi-behúzókészülék magasságának beállításához a következő szerszámokra van
szükség:
– Imbuszkulcs-készlet
– 13-as villáskulcs
6.8.5.2 Alkatrészkocsi-behúzókészülék átszerelése más magasságokra
6
6.8.5.3 Az alkatrészkocsi-behúzókészülék átszerelése 900, 930 vagy 950 mm magasságra
6
Ábra 6.8 - 6 Lépések átszereléskor
Lazítsa ki a két M8x18 imbuszcsavart (9. poz. a 6.8 - 5 ábrán, 391. oldal), majd vegye le a
bal és jobb oldali vezetőt (8. poz. a 6.8 - 5
ábrán, a 391 oldalon).
FIGYELEM!
Válassza le a dokkolóállomást az áramellátásról.
Válassza le a dokkolóállomást a sűrítettlevegő-ellátásról.
Az alkatrészkocsi-behúzókészülék tömege kb. 40 kg.
Szükség esetén kérjen meg egy második személyt, hogy segítsen az átszerelésnél.
Tartsa be a leírt munkalépések sorrendjét.

Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.8 Dokkolóállomás a SIPLACE X-Sorozatú alkatrészkocsihoz
393
6
Lazítsa ki a két csavart (3. poz. a 6.8 - 5ábrán, a 391 oldalon).
Lazísa meg a két csavart (2. poz. a 6.8 - 5ábrán, a 391 oldalon).
Távolítsa el két M8 hatlapú anyát és az alátéteket (4. poz. a 6.8 - 5ábrán, a 391 oldalon).
Fogja meg az alkatrészkocsi-behúzókészüléket az oldalrésznél (10. poz. a 6.8 - 5 ábrán, 391.
oldal), és ezen az oldalon távolítsa el a két M8x40 imbuszcsavart.
Fordítsa az alkatrészkocsi-behúzókészüléket a következő magasabb pozícióba.
Rögzítse az oldalrészt ebben a pontban. Ehhez húzza meg lazán az anyákat.
Fogja meg az alkatrészkocsit az FCU-nál (12. poz. a 6.8 - 5 ábrán, 391. oldal) és távolítsa el
a csavarokat (2. poz a 6.8 - 5
ábrán, a 391 oldalon.
Fordítsa az alkatrészkocsi-behúzókészüléket a következő magasabb pozícióba.
Rögzítse az oldalrészt ebben a pontban.
Ellenőrizze a 2, 3 és 4. pozícióban levő csavarkötések rögzítettségét.
Rögzítse a jobb és bal oldali vezetőt (8. poz. a 6.8 - 5 ábrán, 391. oldal) az M8x18 imbusz-
csavarral (9. poz. a 6.8 - 5
ábrán, a 391 oldalon).
6
VIGYÁZAT
Sérülésveszély!
Az alkatrészkocsi-behúzókészülék emelésénél és csökkentésénél egyetlen kábel sem
sérülhet meg.
Az alkatrészkocsi-behúzókészülék emelésénél és csökkentésénél ügyeljen arra,
hogy egyetlen kábel se sérüljön meg.
UTALÁS
Ha az alkatrészkocsi- behúzókészüléket alacsonyabb szállítási magasságra kell le-
engedni, akkor fordított sorrendben járjon el.
