6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.8 Dokkolóállomás a SIPLACE X-Sorozatú alkatrészkocsihoz A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
392
6.8.5.1 Szerszámok
Az alkatrészkocsi-behúzókészülék magasságának beállításához a következő szerszámokra van
szükség:
Imbuszkulcs-készlet
13-as villáskulcs
6.8.5.2 Alkatrészkocsi-behúzókészülék átszerelése más magasságokra
6

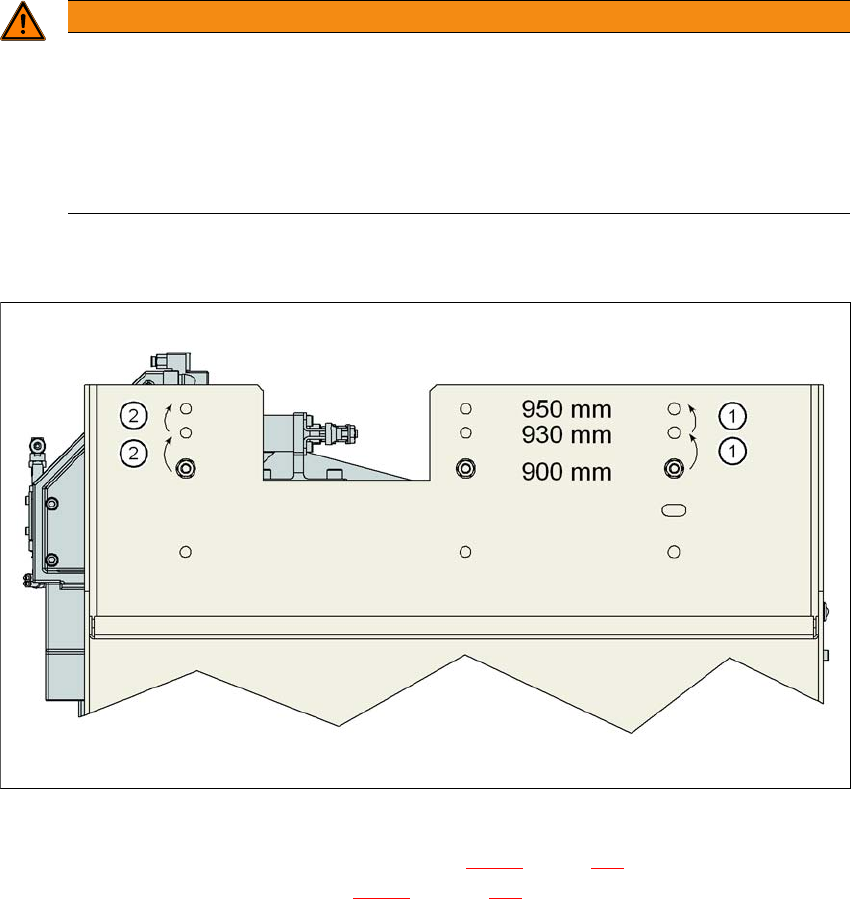

6.8.5.3 Az alkatrészkocsi-behúzókészülék átszerelése 900, 930 vagy 950 mm magasságra
6
Ábra 6.8 - 6 Lépések átszereléskor
Lazítsa ki a két M8x18 imbuszcsavart (9. poz. a 6.8 - 5 ábrán, 391. oldal), majd vegye le a
bal és jobb oldali vezetőt (8. poz. a 6.8 - 5
ábrán, a 391 oldalon).
FIGYELEM!
Válassza le a dokkolóállomást az áramellátásról.
Válassza le a dokkolóállomást a sűrítettlevegő-ellátásról.
Az alkatrészkocsi-behúzókészülék tömege kb. 40 kg.
Szükség esetén kérjen meg egy második személyt, hogy segítsen az átszerelésnél.
Tartsa be a leírt munkalépések sorrendjét.
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.8 Dokkolóállomás a SIPLACE X-Sorozatú alkatrészkocsihoz
393
6
Lazítsa ki a két csavart (3. poz. a 6.8 - 5ábrán, a 391 oldalon).
Lazísa meg a két csavart (2. poz. a 6.8 - 5ábrán, a 391 oldalon).
Távolítsa el két M8 hatlapú anyát és az alátéteket (4. poz. a 6.8 - 5ábrán, a 391 oldalon).
Fogja meg az alkatrészkocsi-behúzókészüléket az oldalrésznél (10. poz. a 6.8 - 5 ábrán, 391.
oldal), és ezen az oldalon távolítsa el a két M8x40 imbuszcsavart.
Fordítsa az alkatrészkocsi-behúzókészüléket a következő magasabb pozícióba.
Rögzítse az oldalrészt ebben a pontban. Ehhez húzza meg lazán az anyákat.
Fogja meg az alkatrészkocsit az FCU-nál (12. poz. a 6.8 - 5 ábrán, 391. oldal) és távolítsa el
a csavarokat (2. poz a 6.8 - 5
ábrán, a 391 oldalon.
Fordítsa az alkatrészkocsi-behúzókészüléket a következő magasabb pozícióba.
Rögzítse az oldalrészt ebben a pontban.
Ellenőrizze a 2, 3 és 4. pozícióban levő csavarkötések rögzítettségét.
Rögzítse a jobb és bal oldali vezetőt (8. poz. a 6.8 - 5 ábrán, 391. oldal) az M8x18 imbusz-
csavarral (9. poz. a 6.8 - 5
ábrán, a 391 oldalon).
6
VIGYÁZAT
Sérülésveszély!
Az alkatrészkocsi-behúzókészülék emelésénél és csökkentésénél egyetlen kábel sem
sérülhet meg.
Az alkatrészkocsi-behúzókészülék emelésénél és csökkentésénél ügyeljen arra,
hogy egyetlen kábel se sérüljön meg.
UTALÁS
Ha az alkatrészkocsi- behúzókészüléket alacsonyabb szállítási magasságra kell le-
engedni, akkor fordított sorrendben járjon el.
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.9 SIPLACE High-Force fej A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
394
6.9 SIPLACE High-Force fej
Cikkszám 00119736-xx High-Force fej
Ez a cikkszám csak olyan új beültetőautomata-megrendelés esetén érvényes, amelyikben
High-Force fej szerepel standard TwinStar helyett. 6
6.9.1 Leírás
A SIPLACE High-Force fej a standard TwinStar technológiai továbbfejlesztése. Ugyanazt az al-
katrészválasztékot tudja feldolgozni, de ezen túlmenően lehetővé teszi max. 30 N beültetési erő
elérését: A SIPLACE High-Force fejhez a standard TwinStar esetében is használatos összes pi-
petta és megfogó alkalmazható.
6.9.2 Műszaki adatok
6
Egyébként a TwinStar és High-Force Head műszaki adatai megegyeznek (lásd a 3.5.7.2 fejezetet
a 156
. oldalon).
Programozható felrakási erő 2,0 N - 10 N ± 10 %
10 N-t meghaladó erők 30 N ± 15 %-ig
