6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-Sorozat 6.16 Hosszú nyomtatott áramköri lap (LBO) opció A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 406 6.16 Hosszú nyomt atott áramköri lap (LBO) opció Cikksz…
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.15 Smart Pin Support
405
6

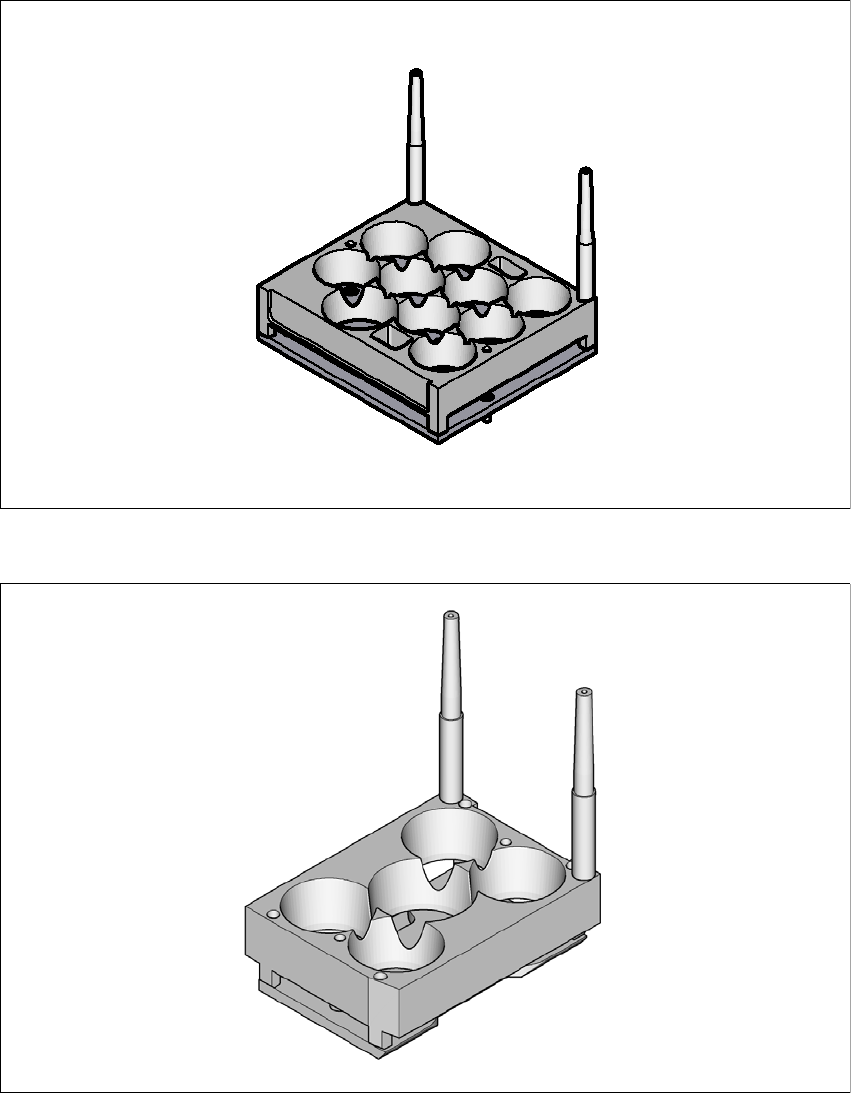

Ábra 6.15 - 3 Smart Pin Support - Q10 tártípus
6
Ábra 6.15 - 4 Smart Pin Support - W5 tártípus
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.16 Hosszú nyomtatott áramköri lap (LBO) opció A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
406
6.16 Hosszú nyomtatott áramköri lap (LBO) opció
Cikkszám 519874-xx X-Sorozat, LBO licenc
A "hosszú nyomtatott áramköri lap" opció lehetővé teszi a meghatározottnál hosszabb nyomtatott
áramköri lapok beültetését.
6
UTALÁS
Az opció működése a NYÁK geometriájától függ.
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.17 Szemle- és vizsgálati hely
407
6.17 Szemle- és vizsgálati hely
Cikkszám 00119788-xx Vision Teach Station (szemle- és vizsgálati hely)
6
Ábra 6.17 - 1 Vision Teach Station (szemle- és vizsgálati hely) AR-kamerával, típus: 33
