6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE X-Sorozat 6.17 Szemle- és vizsgálati hely A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 408 6.17.1 Leírás A szemle- és vizsgálati hely (V ision T each S tation) eg…
Üzemeltetési útmutató SIPLACE X-Sorozat 6 Állomásbővítések
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 6.17 Szemle- és vizsgálati hely
407
6.17 Szemle- és vizsgálati hely
Cikkszám 00119788-xx Vision Teach Station (szemle- és vizsgálati hely)
6

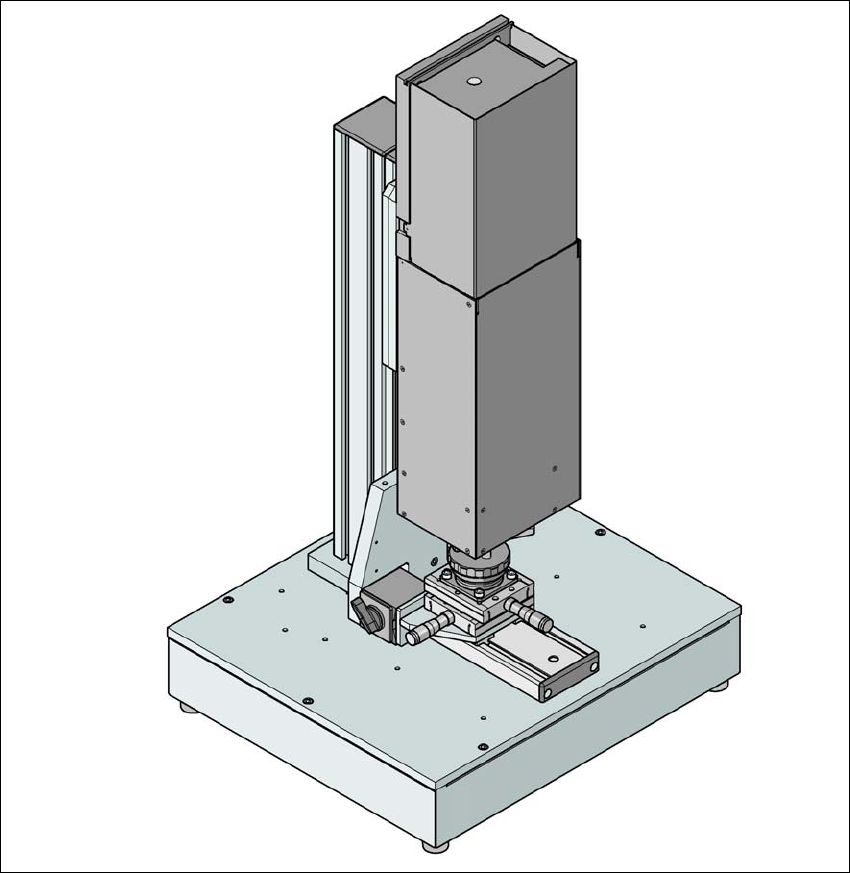

Ábra 6.17 - 1 Vision Teach Station (szemle- és vizsgálati hely) AR-kamerával, típus: 33
6 Állomásbővítések Üzemeltetési útmutató SIPLACE X-Sorozat
6.17 Szemle- és vizsgálati hely A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
408
6.17.1 Leírás
A szemle- és vizsgálati hely (Vision Teach Station) egy rendszer a SIPLACE-beültető automatán
feldolgozott alkatrészeknek a számára a ház formaleírásainak az elkészítéséhez és vizsgálatá-
hoz.
A szemle- és vizsgálati hely (Vision Teach Station) lényegében az alábbi összetevőkből áll:
– Alapmodul elektronikával és legfeljebb kettő AR-kamerával
– Minitower-PC
Operációs rendszer: WINDOWS XP 6
SIPLACE-Vision képfeldolgozó szoftver 6
SIPLACE Pro adatbank-szerver 6
Kamerainterfészek: CAN-busz kártya és kamera busz kártya 6
A szemle- és vizsgálati helyen (Vision Teach Station) a beültető automata leírásaitól függetlenül
elkészíthetők és tesztelhetők a házforma leírásai, vagy elvégezhető egy alkatrész-ellenőrzés.
Az elkészített házforma-leírásokat a szemle- és vizsgálati hely (Vision Teach Station) SIPLACE
Pro-adatbankjában eltárolhatja, és a gyártási rendszer SIPLACE Pro-adatbankjába transzferál-
hatja. Ezentúl lehetősége van arra, hogy a beültető automata képernyő megjelenítéseit a szemle-
és vizsgálati helyre (Vision Teach Station) áttöltse és itt elemezze. A beültető automatán csak a
többszörös alkatrész-méréseket kell elvégezni.
6.17.2 Előnyök
Ennek az offline-rendszernek a nagy előnye abban áll, hogy a gyártási rendszerektől teljesen füg-
getlen, és a házforma-leírások elkészítéséhez és teszteléséhez már nem szükséges a gyártási
rendszerek erőforrásait igénybe venni. Így a házforma-leírások elkészítése és tesztelése nem
okoz termelékenységi veszteségeket. Az új termékek bevezetésének ideje is jelentősen csök-
kenthető ezzel a független rendszerrel.
Üzemeltetési útmutató SIPLACE X-Sorozat Címszójegyzék
Kiadás: 10/2014
409
Címszójegyzék
Symbols
"A SIPLACE-gépsor bekapcsolása" folyamatábra
.
276
"Bővített gyártás" kezelői szint
. . . . . . . . . . . . .267
Feladatok
. . . . . . . . . . . . . . . . . . . . . . . . . .267
Képzési kurzusok
. . . . . . . . . . . . . . . . . . . .267
"Fejütközés" tájékoztató tábla
. . . . . . . . . . . . . . .67
"Gyártás" kezelői szint
. . . . . . . . . . . . . . . . . . .265
Feladatok
. . . . . . . . . . . . . . . . . . . . . . . . . .265
Képzési kurzusok
. . . . . . . . . . . . . . . . . . . .265
Szerszámfelszereltség
. . . . . . . . . . . . . . . .266
"Programozó" kezelői szint
. . . . . . . . . . . . . . . .268
Feladatok
. . . . . . . . . . . . . . . . . . . . . . . . . .268
Képzési kurzusok
. . . . . . . . . . . . . . . . . . . .268
"Szerviz (vevő)" kezelői szint
. . . . . . . . . . . . . .268
Feladatok
. . . . . . . . . . . . . . . . . . . . . . . . . .268
Képzési kurzusok
. . . . . . . . . . . . . . . . . . . .268
Numerics
1. lézerosztály
. . . . . . . . . . . . . . . . . . . . . . . . . . .69
AR-Kamera stacionárius P&P, 33, 55 x 45 típu-
sok, digitális
. . . . . . . . . . . . . . . . . . . . . . . . .69
AR-kamera stacioner P&P, típus: 25, 16 x 16,
digitális
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .69
1M lézerosztály
. . . . . . . . . . . . . . . . . . . . . . . . . .69
AR-kamera C&P, típus
23, 6 x 6, a SpeedStar-on 69
30, 27 x 27, a MultiStar-on 69
41, 6 x 6, a SpeedStar-on 69
2. lézerosztály
. . . . . . . . . . . . . . . . . . . . . . . . . . .70
AR-érzékelő a MultiStar-on
. . . . . . . . . . . . .70
AR-érzékelő a SpeedStar-on
. . . . . . . . . . . .70
lézer-fénysorompó, 1. beültetőterület a NYÁK
szállítószalagon (konvejor)
. . . . . . . . . . . . . .70
Nyomtatott áramköri lap vonalkódolvasó
. . .70
24 mm X hevederszállító
. . . . . . . . . . . . . . . . .190
2D nyomtatott áramköri lap kódolvasó
. . . . . . .362
2x8 mm X hevederszállító
. . . . . . . . . . . . . . . . .186
32 mm X hevederszállító
. . . . . . . . . . . . . . . . .191
36-os villáskulcs
. . . . . . . . . . . . . . . . . . . . . . . .244
3-D Koplan
. . . . . . . . . . . . . . . . . . . . . . . . . . . .395
3D-koplanaritási lézermodul
a gömbök min. száma
. . . . . . . . . . . . . . . 397
a lábak min. száma
. . . . . . . . . . . . . . . . . . 397
alkatrészméret
. . . . . . . . . . . . . . . . . . . . . 397
Beültetőfej-típus
. . . . . . . . . . . . . . . . . . . . 397
Lézervédelmi osztály
. . . . . . . . . . . . . . . . 397
maximális AR-magasság
. . . . . . . . . . . . . 397
maximális AR-méret
. . . . . . . . . . . . . . . . . 397
maximális csatlakozódugó méret
. . . . . . . 397
min. gömb-átmérő
. . . . . . . . . . . . . . . . . . 397
min. gömbtávolság
. . . . . . . . . . . . . . . . . . 397
min. lábszélesség
. . . . . . . . . . . . . . . . . . . 397
min. lábtávolság
. . . . . . . . . . . . . . . . . . . . 397
műszaki adatok
. . . . . . . . . . . . . . . . . . . . . 397
Pontosság
. . . . . . . . . . . . . . . . . . . . . . . . . 397
44 mm X hevederszállító
. . . . . . . . . . . . . . . . . 192
56 mm X hevederszállító
. . . . . . . . . . . . . . . . . 193
65-ös villáskulcs
. . . . . . . . . . . . . . . . . . . . . . . 244
72 mm X hevederszállító
. . . . . . . . . . . . . . . . . 194
8 mm X hevederszállító
. . . . . . . . . . . . . . 185, 187
88 mm X hevederszállító
. . . . . . . . . . . . . . . . . 195
A
A csomagolás, a szállítás és a tárolás környezeti fel-
tételei
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
a dokumentációcsomag tartalma
. . . . . . . . . . . 40
A fehér és zöld lámpák kombinációs lehetőségei
.
294
A felállítási hely infrastruktúrája
. . . . . . . . . . . 231
A feldolgozás folyamatban
. . . . . . . . . . . . . . . 286
a gép kalibrálása
. . . . . . . . . . . . . . . . . . . . . . . 282
A gép súlya és a felületi terhelések
. . . . . . . . . 231
A gép teljesítménye
. . . . . . . . . . . . . . . . . . . . . 282
A gyártó/szállító kellékszavatossági kötelezettsége
39
A hulladékheveder-vezető csatorna beállítása az al-
katrészmagasághoz
. . . . . . . . . . . . . . . . . 262
A jelzőkör felépítése
. . . . . . . . . . . . . . . . . . . . . 92
A jelzőlámpák állapotkijelzői
. . . . . . . . . . . . . . 290
A jelzőlámpák felszerelése
. . . . . . . . . . . . . . . 243
A kezelőelemek ergonómikus elhelyezkedése
272
A kiadás státuszának áttekintése
. . . . . . . . . . . 40
A működés leírása
VÉSZ-ÁLLJ hurok
. . . . . . . . . . . . . . . . . . . . 92
a MultiStar szerelési pozíciói
. . . . . . . . . . . . . . 147
