Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.1 Biztonsági utasítások
51
A mágnespálya kezelése esetén viseljen mindig megfelelő munka- és védőruházatot (pl.
kesztyűt, cipőt, stb.).
A mágnespálya cseréje esetén szükséges szerelési munkákat és egyéb feladatokat kizáró-
lag csak megfelelően képzett SIPLACE-technikusok végezhetik el.
Vészhelyzetek esetére mindig tartson készenlétbe legalább két, masszív, nem mágneses
anyagból (pl. alumínium) készült éket (kb. 10° - 15°közöttit) valamint egy nem mágneses
anyagból készült kalapácsot (kb. 2 - 3 kg közöttit). Ezek a szerszámok vészhelyzet esetén
szükségesek a mágnespályára mágnesesen tapadó alkatrészek kilazításához és az esetleg
beszorult végtagok (ujj, kéz, láb) kiszabadításához. Soha ne tegye egy vasmagú motor te-
kercs-részegységét közvetlenül a mágnespályára.
Az elektronikus készülékeket és mérőműszereket az erős mágneses mezők károsíthatják
vagy tönkretehetik. Semmilyen mágneses alkotórészeket tartalmazó készüléket ne tegyen
számítógépek, monitorok vagy mágneses adathordozók (pl. merevlemezek, hitelkártyák, au-
dio és videoszalagok, stb.) közelébe.
Az egyes mágnespályák között, ill. egy mágnespálya és egyéb mágneses felületek között
tartson legalább 45 cm távolságot.
A mágneseket szakszerűen kell ártalmatlanítani. A szakszerű ártalmatlanítás része a per-
manens mágnesek demagnetizálása.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.2 Figyelmeztető táblák A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
52
2.2 Figyelmeztető táblák
A figyelmeztető táblák lágy PVC-fóliából készültek, dörzsölésállóak, színtartóak, vízállóak és idő-
járásállóak. A következő ábrák a SIPLACE X4 S automatákat mutatják. A SIPLACE X4i S / X2 S
/ X3 S / X4i S micron és X4 S micron esetén a figyelmeztető táblák helyzete azonos.
2.2.1 Figyelmeztető táblák az automatákon

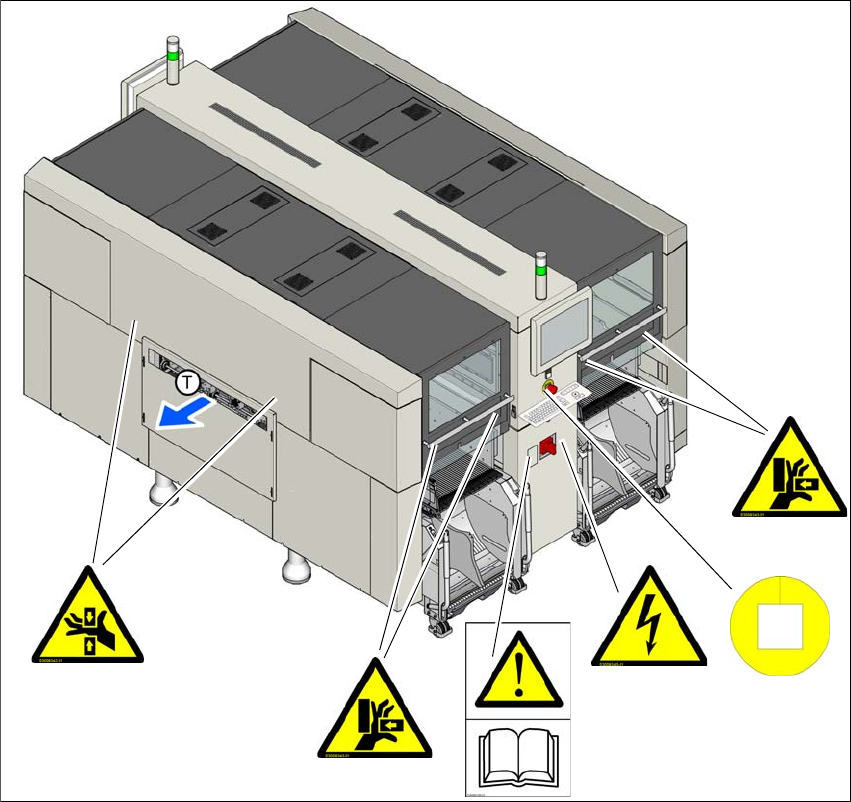

Ábra 2.2 - 1 Figyelmeztető táblák az automatákon - 1. rész (példa: SIPLACE X2 S / X3 S / X4 S)
Poz. W201, cikksz. 03009338-01
Poz. W203, cikksz. 03009342-01
Poz. W204, cikksz. 03009343-01
Poz. W210, cikksz. 03009350-01
Poz. W206, cikksz. 03009345-01
(T) Nyomtatott áramköri laptovábbítási irány
W 203
W 210
W 204
W 201
W 204
W 206
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.2 Figyelmeztető táblák
53
Ábra 2.2 - 2 Figyelmeztető táblák az automatákon - 2. rész (példa: SIPLACE X2 S / X3 S / X4 S)
Poz. W203, cikksz. 03009342-01
Poz. W204, cikksz. 03009343-01
Poz. W210, cikksz. 03009350-01
(1) Figyelmeztető csík a négy védőfedél alján
(T) Nyomtatott áramköri laptovábbítási irány
W 210
W 204
W 203
W 204
1
1
