2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat 2.2 Figyelmeztet ő táblák A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 54 2 2.2.1.1 W201 figyelmeztet ő tábla 2 Poz. W201 a 2.2 - 1 . ábrán a 52 . oldalon, c…
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.2 Figyelmeztető táblák
53

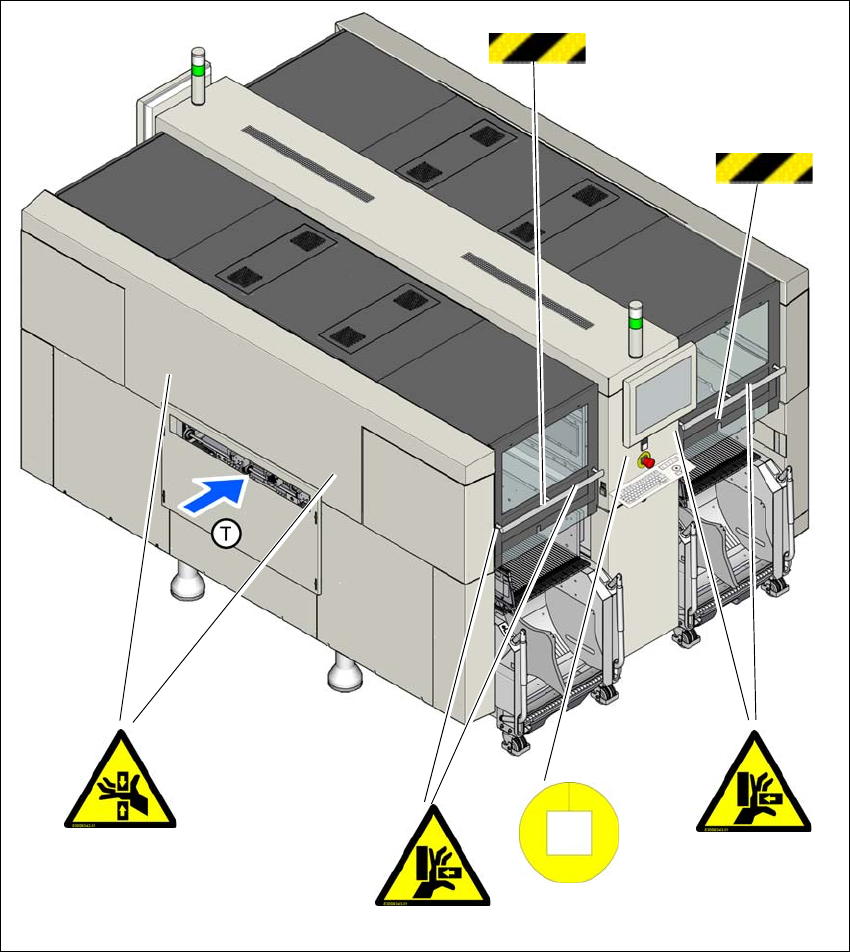

Ábra 2.2 - 2 Figyelmeztető táblák az automatákon - 2. rész (példa: SIPLACE X2 S / X3 S / X4 S)
Poz. W203, cikksz. 03009342-01
Poz. W204, cikksz. 03009343-01
Poz. W210, cikksz. 03009350-01
(1) Figyelmeztető csík a négy védőfedél alján
(T) Nyomtatott áramköri laptovábbítási irány
W 210
W 204
W 203
W 204
1
1
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.2 Figyelmeztető táblák A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
54
2
2.2.1.1 W201 figyelmeztető tábla
2
Poz. W201 a 2.2 - 1. ábrán a 52. oldalon, cikksz. 03009338-01 (mennyiség automatánként: 1)
2.2.1.2 W203 figyelmeztető tábla
2
Poz. W203 a 2.2 - 1. ábrán a 52. oldalon és a2.2 - 2. ábrán a 53. oldalon, cikksz. 03009342-01
(mennyiség automatánként: 4)
FIGYELEM!
Anyagi károk a figyelmeztető táblákon!
Az éles tisztítóeszközök vagy az oldószerek károsíthatják vagy tönkretehetik a figyel-
meztető táblákat.
A figyelmeztető táblákat ne tisztítsa erős tisztítószerekkel vagy oldószerekkel.
A hiányzó, sérült vagy már nem olvasható figyelmeztető táblákat mindig pótolja.
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
A GÉP BIZTONSÁGOS ÜZEMELTETÉSE
Az üzemeltetési útmutató és a biztonsági utasítások
ismerete és betartása a gép biztonságos üzemelteté-
sének előfeltétele.
2
2
2
BECSÍPŐDÉS VESZÉLYE!
A benyúlás sérülést okozhat a karon és a kézen.
Ne nyúljon a működő gépbe
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.2 Figyelmeztető táblák
55
2.2.1.3 W204 figyelmeztető tábla
2
Poz. W204 a 2.2 - 1. ábrán a 52. oldalon, a 2.2 - 2. ábrán a 53. oldalon és a 2.2 - 3. ábrán a 57.
oldalon,
cikksz. 03009343-01 (mennyiség automatánként: 8)
2.2.2 Figyelmeztető tábla 205
Figyelmeztető táblák a hevedervágó készüléken és a hevederhulladék-csúszdán.
2
Poz. W205 a 2.2 - 5. ábrán a 61. oldalon és a2.2 - 6. ábrán a 62. oldalon, cikksz. 03009344-01
(mennyiség automatánként: 8)
2.2.2.1 W210 figyelmeztető tábla
2
Poz. W210 a 2.2 - 1. ábrán a 52. oldalon és a2.2 - 2. ábrán a 53. oldalon, cikksz. 03009350-01
(mennyiség automatánként: 2)
2
2
2
BECSÍPŐDÉS VESZÉLYE!
A benyúlás sérülést okozhat a karon és a kézen.
Ne nyúljon a működő gépbe
2
2
2
2
2
2
2
2
VÁGÁSVESZÉLY!
Kikapcsolt gépnél is fennáll a vágás veszélye
2
2
2
2
2
2
Figyelmeztető tábla a VÉSZ-LEÁLLÍTÓ nyomógombon
