Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.2 Figyelmeztető táblák
67
2.2.9 „Fejütközés” figyelmeztető tábla a TwinStar IC-kameráján
"Fejütközés" tájékoztató tábla a 2.2 - 11, cikkszám 03015392-02
(mennyiség automatánként: maximum 2)
2

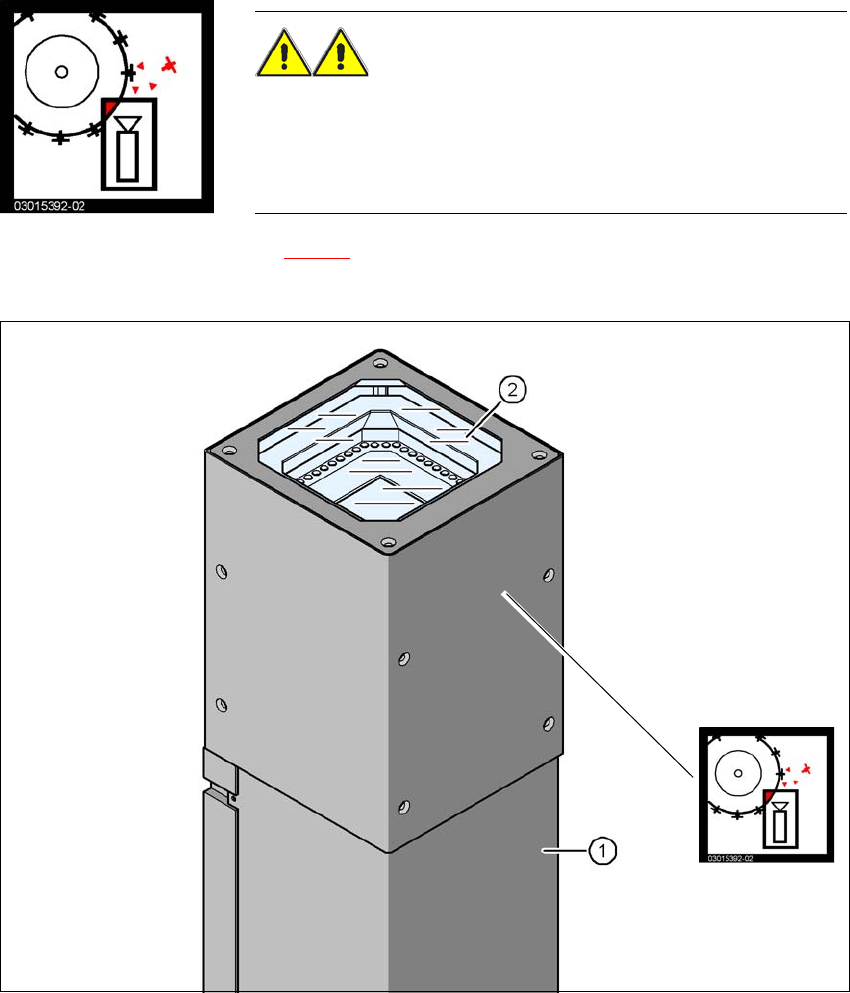

Ábra 2.2 - 11 „Fejütközés” figyelmeztető tábla a TwinStar IC-kameráján
(1) Kameraház
(2) Üveglap
(3) „Fejütközés” figyelmeztető tábla a TwinStar IC-kameráján
FIGYELEM! FEJ-ÜTKÖZÉSI VESZÉLY! 2
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedS-
tar a kameraházakba ütközik.
Szerelje le a TwinStar 33, 55 x 45 és 25, 16 x 16 típusú stacioner
AR-kamerákat.
(3)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.2 Figyelmeztető táblák A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
68
2.2.10 Figyelmeztető tábla a NYÁK-szállítószalagnál
2

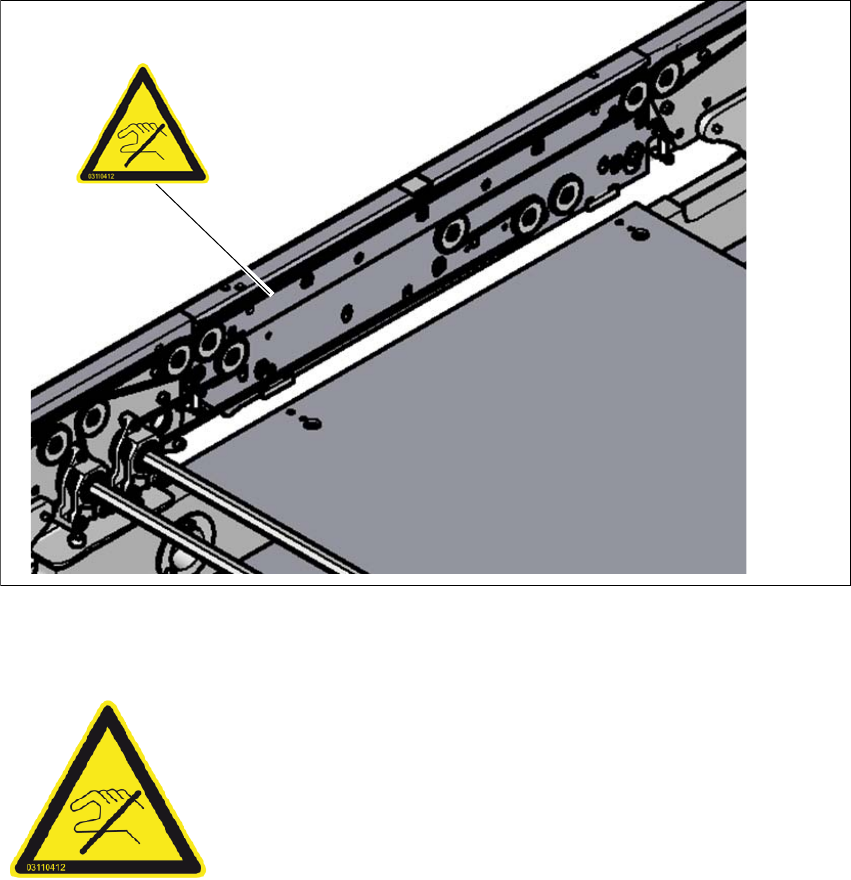

Ábra 2.2 - 12 Figyelmeztető tábla "Érzékeny szállító-oldalpanel" a NYÁK-szállítószalag szorítólemezénél
2.2.10.1 Figyelmeztető tábla "Érzékeny szállító-oldalpanel"
2
Cikkszám 03110412-01 (1 db. minden szállító oldalpanelnél és beültetési tartományban)
Érzékeny szállító-oldalpanel!
A szállító oldalpanelek nagyon érzékenyek és semmilyen körül-
mények között nem szabad a fékek kioldása nélkül eltolni.
A következmények a szállító oldalpanel javíthatatlan sérülései le-
hetnek.
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.3 Lézerosztályozás
69
2.3 Lézerosztályozás
2.3.1 1. lézerosztály
2.3.1.1 A teljes gép osztályozása
2
2
2.3.1.2 A kamerarendszerek osztályozása
2
2.3.2 1M lézerosztály
Ne vizsgálja közvetlenül optikai műszerekkel!
2
UTALÁS
Az 1. és 1M lézerosztályba tartozó szerkezeti egységek nincsenek jelölve.
2
Minden beépített kamerarendszer és az üzemkész teljes gép az 1. lézerosz-
tályba tartozik.
A lézerosztályokat a DIN EN 60825-1 szerint állapították meg.
2
A következő kamerarendszerek az 1. lézerosztályba tartoznak:
– Stacioner kamerák
AR-kamera stacioner P&P, típus: 33, 55 x 45, digitális
AR-kamera stacioner P&P, típus: 25, 16 x 16, digitális
2
A következő kamerarendszerek az 1M lézerosztályba tartoznak:
– AR-kamera C&P, típus: 23, 6 x 6, a SpeedStar-on
– AR-kamera C&P, típus: 41, 6 x 6, a SpeedStar-on
– AR-kamera C&P, típus: 30, 27 x 27, a MultiStar-on
