Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/ 2014 2.5 Biztonsági utasítások az automaták üzemeltetéséhez 71 2.5 Biztonsági ut asítások az automaták üzemeltetéséh…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.4 Biztonsági utasítások az automata szállításához A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
70
2.3.3 2. lézerosztály
A következő szerkezeti egységek a 2. lézerosztályba tartoznak:
– Nyomtatott áramköri lap vonalkódolvasó
– AR-érzékelő a SpeedStar-on
– AR-érzékelő a MultiStar-on
(Ha a koplanaritási lézermodult telepítették, akkor a teljes berendezés a 2. lézerosztályba tarto-
zik.)
2
2.4 Biztonsági utasítások az automata szállításához
2
Az automata szállítására a következő specifikációnak megfelelő villástargoncát használjon:
Villahossz min. 1800 mm
Teherbírás min. 6000 kg
Villa szabad nyílása min. 350 mm 2
2
2
Lézersugárzás
Ne nézzen a sugárba!
FIGYELEM!
Borulásveszély!
Amennyiben a villástargonca szükséges specifikációját nem tartják be, borulásveszély
áll fenn.
A szállításhoz csak a meghatározott villástargoncát használja.
Az automata szállítása a 4
fejezetben, a 4.1 szakaszban, a 223. oldalon van leírva.
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.5 Biztonsági utasítások az automaták üzemeltetéséhez
71
2.5 Biztonsági utasítások az automaták üzemeltetéséhez
2.5.1 Biztonsági útmutatások a védőfedelek lezárásához
Annak érdekében, hogy minden sérülési kockázatot kizárjon a gép védőfedeleinek lezárásánál,
az üzemeltetőnek a személyzetet fel kell szólítania arra, hogy a védőfedeleket kizárólag az alábbi
leírás szerint kezelje.
2
2

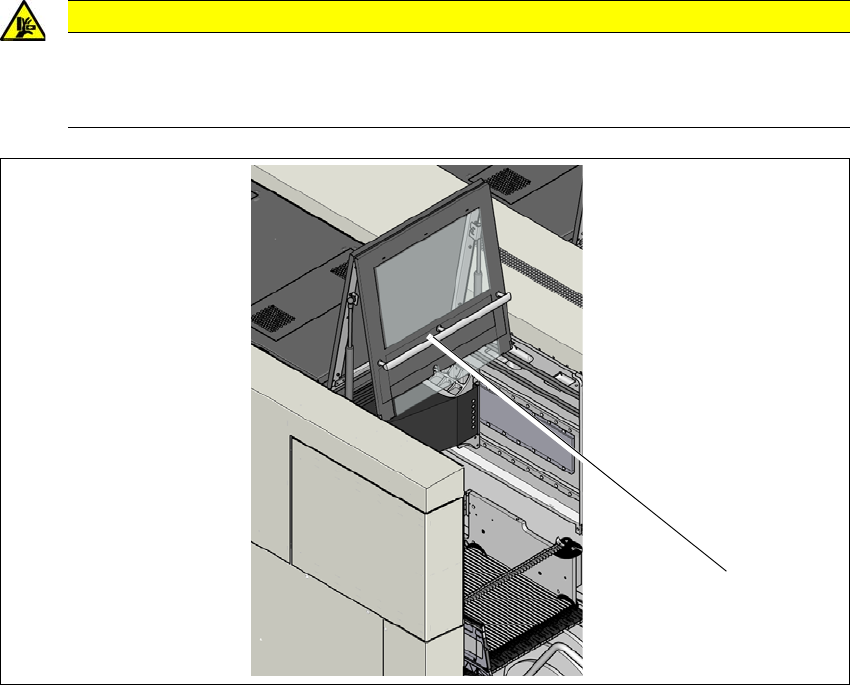

Ábra 2.5 - 1 Biztonsági utasítások a védőburkolatok lezárásához (példa: SIPLACE X2 S / X3 S / X4 S)
(1) Fogórúd
A védőfedelet felnyitáskor illetve lezáráskor mindig a fogórúdnál fogja meg.
Lezárásnál ne nyúljon a gép borítása és a védőburkolat közötti nyílásba.
Ügyeljen arra, hogy a védőfedél lezárásakor a fedél hatósugara szabad legyen, és senki ne
sérülhessen meg.
VIGYÁZAT
Ujjbecsípés veszélye!
A védőburkolatok szakszerűtlen lezárásakor ujjbecsípés veszélye áll fenn.
Szakszerűen zárja le a védőburkolatokat.
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.5 Biztonsági utasítások az automaták üzemeltetéséhez A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
72
2.5.2 A nyomtatott áramköri lap kézi behelyezése a beviteli szalagra
2
A figyelmeztetésnek megfelelően helyezze be a nyomtatott áramköri lapot a beviteli szalagra.
Indítsa el a nyomtatott áramköri lap bevitelét az SR GUI NYÁK behelyezése funkciójával.
2.5.3 Biztonsági utasítások a fémpor alapú kondenzátorok feldolgozásához
A fémpor alapú kondenzátorok feldolgozása (pl. tantál) azok feldolgozásakor veszélyt rejt magá-
ban. A veszély abban áll, hogy
– ezeknek az alkatrészeknek a tönkremenetele esetén hirtelen exoterm reakció, azaz hőfejlő-
dés megy végbe. A legkedvezőtlenebb környezeti feltételek esetén ez a hőfejlődés a kapaci-
tásértéktől függően sérüléseket okozhat
– ez az effektus alapvetően az ilyen alkatrészek feldarabolásakor léphet fel.
Ennek tisztázásához, amennyiben ez érinti az Ön által feldolgozandó alkatrészeket, forduljon a
szállítójához.
Az előbb említett veszély szélsőségesen ritka esetben a SIPLACE-gépek vágóberendezésében
is előállhat, és szélsőséges esetben a hevederhulladék izzó égéséhez vezethet.
A kedvezőtlen feltételek többek közt:
(1) A hevederben alkatrészek maradnak a beállított ütemek ellenőrzésekor (ennél az ellenőrzés-
nél a kezelő utasítására a szállító az alkatrész átvétele nélkül léphet tovább).
(2) Alkatrészek maradnak a hevederben, pl. a zárófólia-szakadásnál
FIGYELEM!
Ujjsérülés veszély!
Ha a nyomtatott áramköri lapot kézzel helyezik a behordószalagra, a meginduló portál a
portál mozgatási tartományába való akadálytalan benyúlás miatt behúzhatja a kezet, és
sérüléseket okozhat.
Ne helyezzen kézzel nyomtatott áramköri lapot a gyártásra engedélyezett gépre, ill.
beültető gyártósorra.
Csak az automata telepítési fázisában helyezze be kézzel a nyomtatott áramköri la-
pokat (a gép kalibrálása, tesztbeültetés, stb.).
az áramköri lapot csak szakképzett személyzet teheti be kézzel.
Az üzemeltetőnek köteles gondoskodni arról, hogy a bemeneti és kimeneti szállító-
szalag úgy legyen letakarva, hogy a kézzel és karral történő benyúlás kizárható le-
gyen. Ezt a követelmény az elé- és utánkapcsolt moduloknál (szitanyomó,
szállítószalagok, ellenőrzőrendszerek, kemence stb.) is teljesíteni kell.
