Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.5 Biztonsági utasítások az automaták üzemeltetéséhez
75
2.5.7 Folyamatos üzem esetén magas hőmérsékletek a C&P20/M/P-beültetőfejnél
2

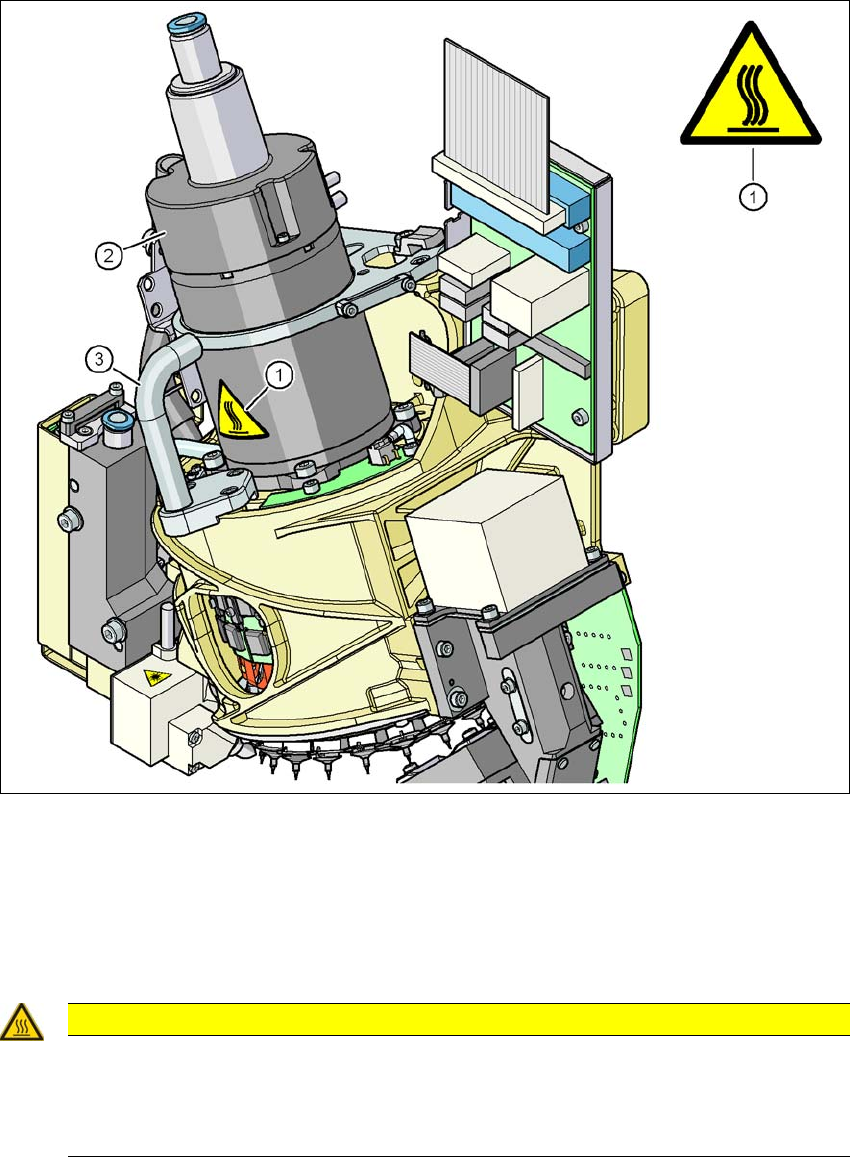

Ábra 2.5 - 2 Folyamatos üzem esetén magas hőmérsékletek a SpeedStar (C&P20/C&P 20 M/C&P20 P) beültetőfej-
nél
(1) Hőmérséklet-tájékoztató tábla, cikksz. 03031926-01
(2) A csillagmotor háza
(3) Fogantyú
2
VIGYÁZAT
Megégés veszély magas hőmérséklet miatt!
A csillagmotor háza és a beültetőfejen levő fogantyú tartós üzem és 22°C feletti környe-
zeti hőmérséklet esetén magas felületi hőmérsékleteket vehet fel.
Vigyázzon az alkatrészek megérintése esetén.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.5 Biztonsági utasítások az automaták üzemeltetéséhez A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
76
2.5.8 Magas hőmérsékletek az X-szállítómodulokon tartós üzem esetén
2

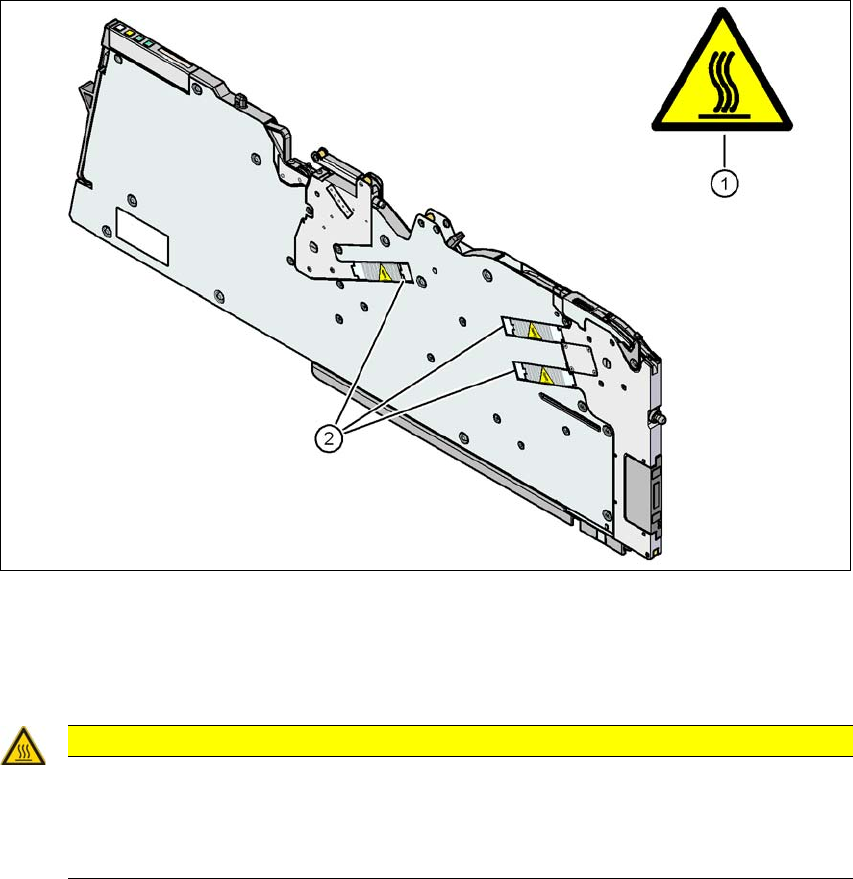

Ábra 2.5 - 3 Magas hőmérsékletek az X-szállítómodulokon tartós üzem esetén
(1) Hőmérséklet-tájékoztató tábla, cikksz. 03031926-01
(2) Léptetőmotor
2
VIGYÁZAT
Megégés veszély magas hőmérséklet miatt!
A léptetőmotorok tartós üzem és 22°C feletti környezeti hőmérséklet esetén magas felü-
leti hőmérsékleteket vehetnek fel.
Vigyázzon a motorok megérintése esetén.
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.5 Biztonsági utasítások az automaták üzemeltetéséhez
77
2.5.9 Biztonsági utasítások a TwinStar-nél lévő Z-tengely kézi eltolásához
2
2

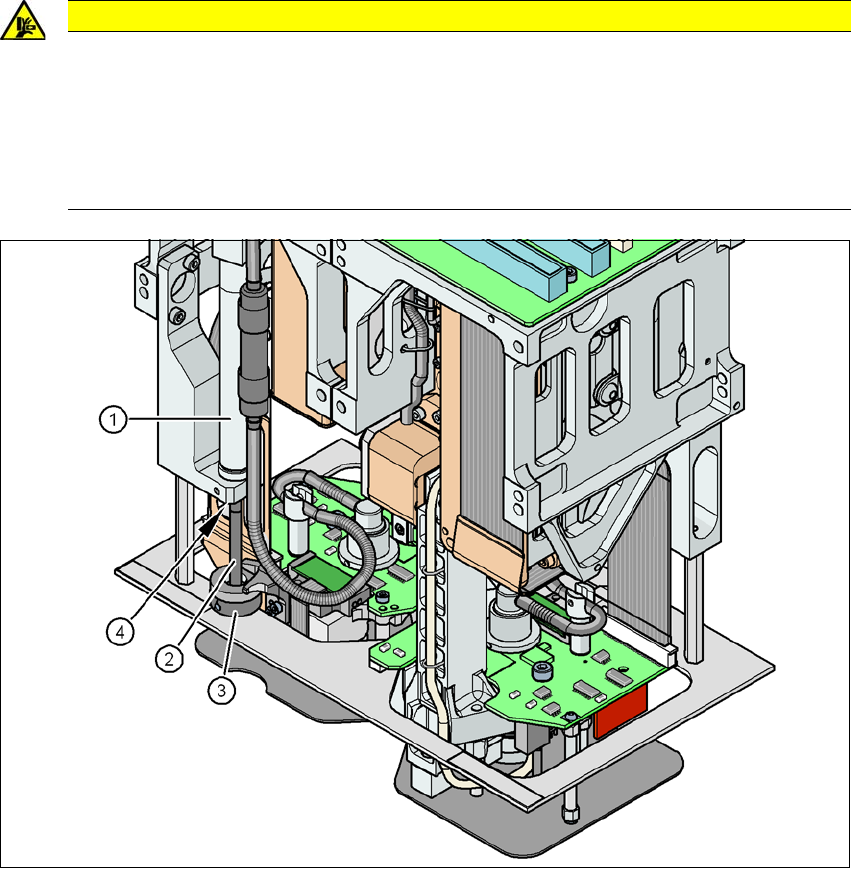

Ábra 2.5 - 4 Becsípődés veszélye a TwinStar visszaállítóegysége által
(1) Visszaállítóegység, sűrített levegő henger
(2) Dugattyúrúd
(3) A visszaállítóegység puffere
(4) Az ujjak becsípődési veszélye
VIGYÁZAT
Becsípődés veszélye a TwinStar-nál a henger rugóereje miatt!
A henger erős rugóhúzó ereje miatt a puffer gyors visszahúzódása esetén ujjbecsípés
veszélye áll fenn. Ez a TwinStar belső területére is érvényes, amikor a dugattyúrúd gyor-
san visszahúzódik a kiindulási helyzetébe.
Semmi esetre se mozgassa kézzel lefelé a Z-tengelyt a visszaállítóegység pufferé-
nél.
