2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat 2.6 Biztonsági berendezések A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/2014 82 2.6.2 NYÁK-szállítószalag belenyúlás elleni védelme A benyúlás e lleni véd ő a NY…
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.6 Biztonsági berendezések
81
Működés 2
Ha valamelyik védőburkolatot felnyitják, akkor a portáltengelyek áramellátása azonnal megsza-
kad. A portáltengelyek megállnak. A képernyőn megjelenik a "burkolat lezárása" üzenet.
Zárja le a védőburkolatokat és nyomja meg az indítógombot (1. poz. a 2.6 - 2. ábrán), hogy
folytassa a beültetést.
2

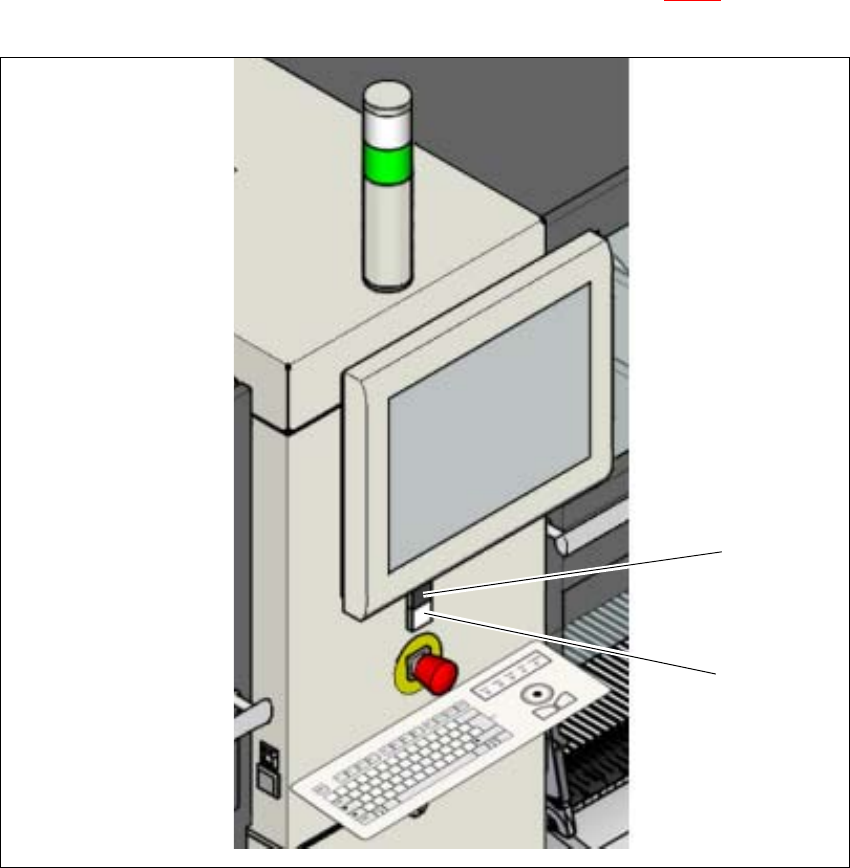

Ábra 2.6 - 2 Az indítógombok elhelyezkedése (zöld) az automatán (példa: SIPLACE X2 S / X3 S / X4 S)
(1) Leállító nyomógomb (fekete) az automatán
(2) Indítógombok (zöld) az automatán
(2)
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.6 Biztonsági berendezések A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
82
2.6.2 NYÁK-szállítószalag belenyúlás elleni védelme
A benyúlás elleni védő a NYÁK-szállítószalagnál megakadályozza a működő gépbe való benyúl-
ást, ha ott nincs bemeneti vagy kimeneti szalagmeghosszabbítás felszerelve.
Ha a bemeneti szalagra és/vagy a kimeneti szalagra nincs felszerelve be-/kimeneti szalaghos-
szabbítás, akkor erre a helyre fel kell szerelni a benyúlás elleni védelmet. Ez azt jelenti, hogy a
gyártósor első gépének bemeneti szalagjánál, valamint a gyártósor utolsó gépének kimeneti sza-
lagjánál fel kell szerelni a benyúlás elleni védelmet. Ha a SIPLACE X-Sorozat gépet gyártósoron
kívül, be-/kimeneti szalaghoszzabbítás nélkül üzemeltetik, akkor a benyúlás elleni védelmet en-
nek a gépnek a bementi és kimeneti szalagjánál kell felszerelni.
2

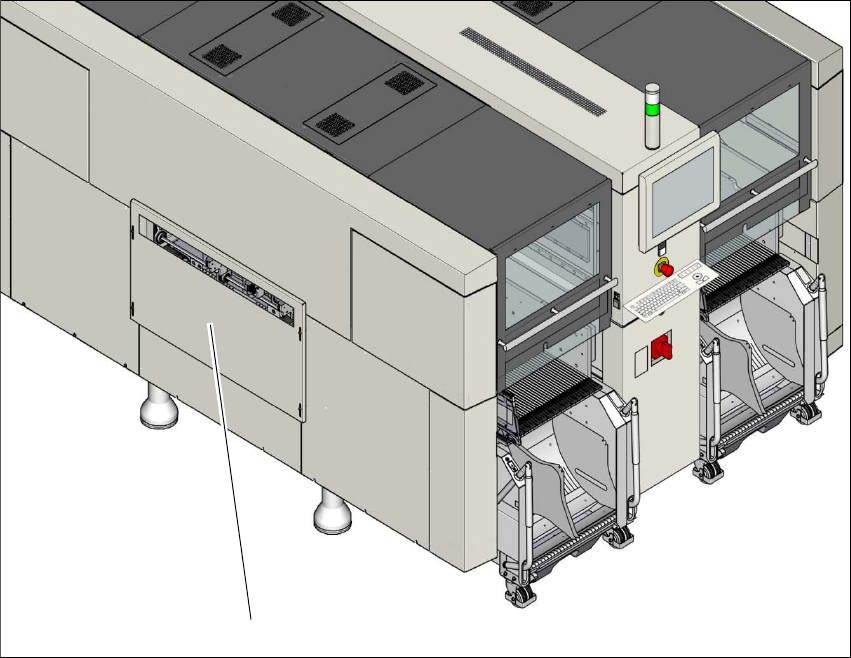

Ábra 2.6 - 3 Benyúlás elleni védelem a SIPLACE X4 S beültető automatán
(1) Benyúlás elleni védelem
(1)
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.6 Biztonsági berendezések
83
2
2

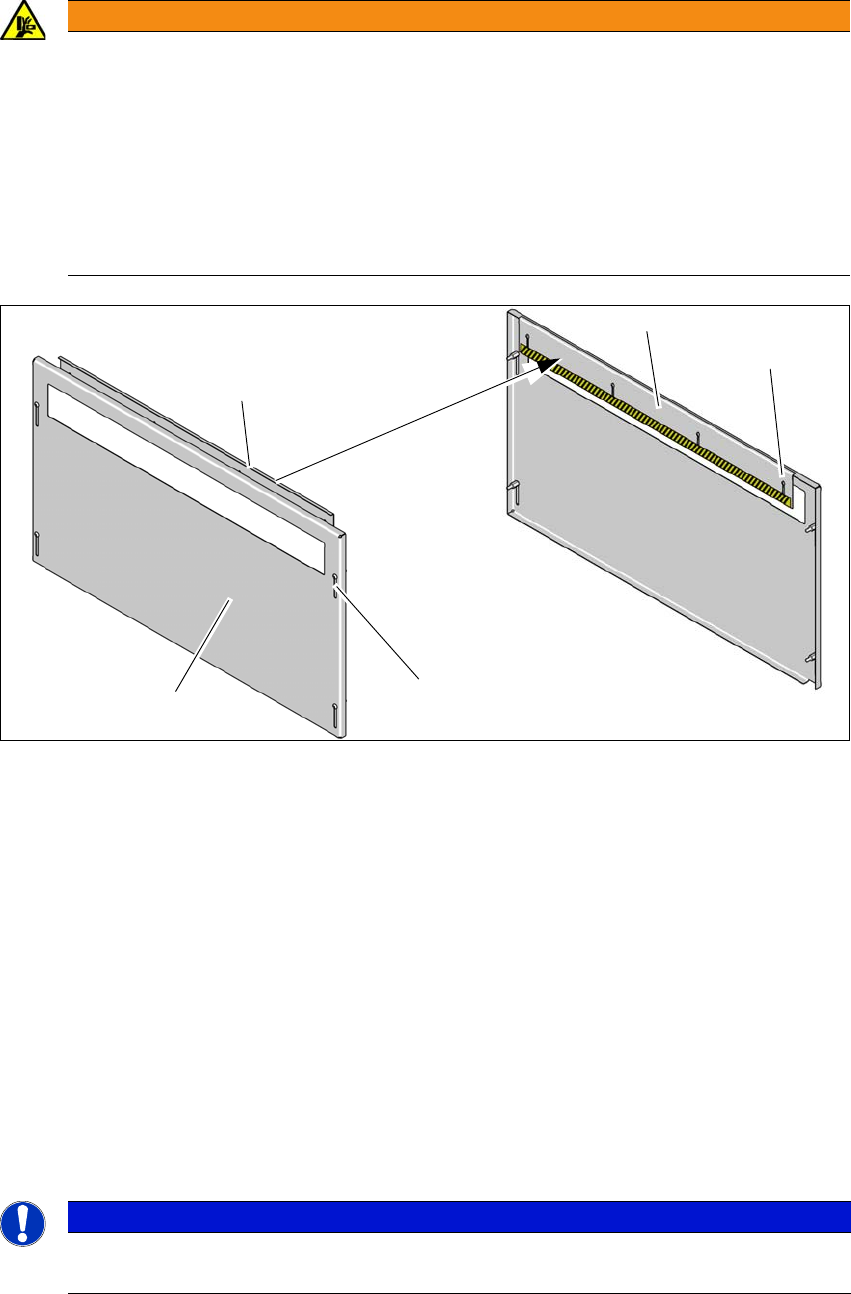

Ábra 2.6 - 4 Benyúlás elleni védelem - kívül és belül
(1) Benyúlás elleni védelem - nézet kívülről
(2) Benyúlás elleni védelem - nézet belülről
(3) Nyújtott lyukak a benyúlás elleni védőn, a magasságállításhoz - kívül
(4) Nyújtott lyukak a benyúlás elleni védőn, a magasságállításhoz - belül
Szerelje fel a benyúlás elleni védelmet (1) a bemeneti és kimeneti szalagnál.
A nyújtott lyukak (3) segítségével úgy állítsa be a külső acéllemez magasságát, hogy a ter-
méktől függően ne legyen lehetséges a NYÁK-szállítószalagba alulról való benyúlás.
A nyújtott lyukak (4) segítségével úgy állítsa be a belső acéllemez magasságát, hogy a ter-
méktől függően ne legyen lehetséges a NYÁK-szállítószalagba felülről való benyúlás.
A magasságot úgy kell beállítani, hogy az alkatrészeket tartalmazó nyomtatott áramköri lap
keresztülszállítása biztonságos legyen.
2
FIGYELEM!
Becsípődésveszély!
Benyúlás elleni védelem hiánya esetén a NYÁK-szállítószalagba történő benyúlás sérü-
lést okozhat a karon és a kézen.
A SIPLACE X-Sorozat S gépet csak akkor üzemeltesse be-/kimeneti szalaghos-
szabbítás nélkül, ha a be- és kimeneti szalagra fel van szerelve a benyúlás elleni
védelem.
Az üzemeltetőnek gondoskodnia kell arról, hogy a belenyúlás elleni védelem fel legyen
szerelve.
UTALÁS
Ehhez vegye figyelembe a nyomtatott áramköri lap legmagasabb alkatrészének ma-
ximális magasságát.
(1)
(2)
(2)
(3)
(4)
