2.6.3 Az automata kapcsolói és gombjai
2.6.3.1 A kapcsolók és a nyomógombok helyzete az automatán
2

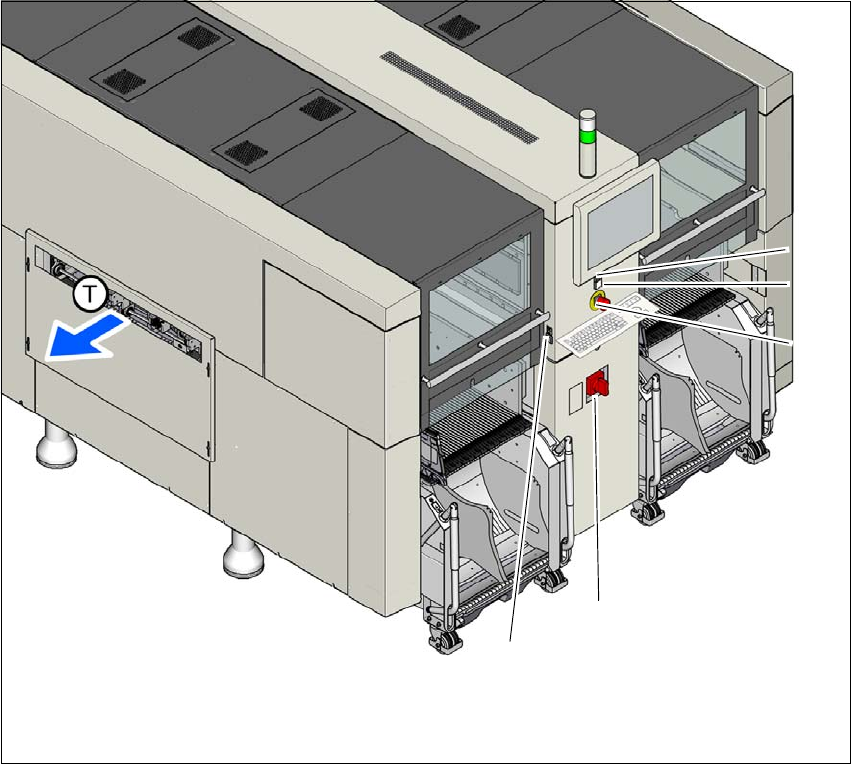

Ábra 2.6 - 5 A kapcsolók és gombok helyzete - NYÁK-kiadási oldal (példa: SIPLACE X2 S / X3 S / X4 S)
(1) Leállító nyomógomb (fekete)
(2) Indítógomb (zöld)
(3) VÉSZ-LEÁLLÍTÓ nyomógomb
(4) Főkapcsoló
(5) Gomb az alkatrészkocsi adott helyen történő fel- és lecsatolásához
(T) NYÁK-szállítási irány
(3)
(1)
(4)
(2)
(5)
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.6 Biztonsági berendezések
85
2

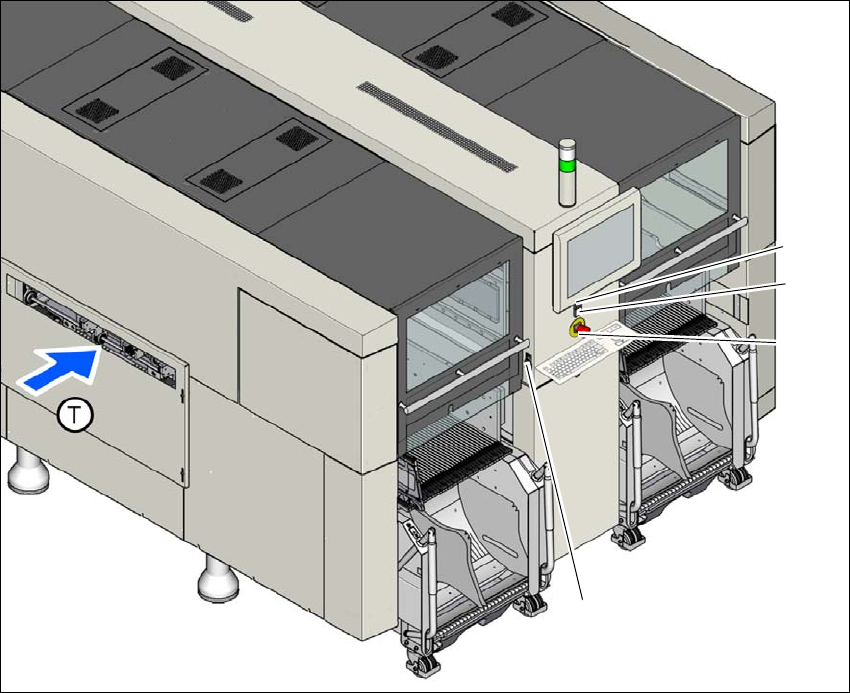

Ábra 2.6 - 6 A kapcsolók és gombok helyzete - NYÁK-beadási oldal (példa: SIPLACE X2 S / X3 S / X4 S)
(1) Leállító nyomógomb (fekete)
(2) Indítógomb (zöld)
(3) VÉSZ-LEÁLLÍTÓ nyomógomb
(4) Gomb az alkatrészkocsi adott helyen történő fel- és lecsatolásához
(T) NYÁK-szállítási irány
(3)
(1)
(4)
(2)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.6 Biztonsági berendezések A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
86
2.6.3.2 Az automata védőkapcsolóinak helyzete
2

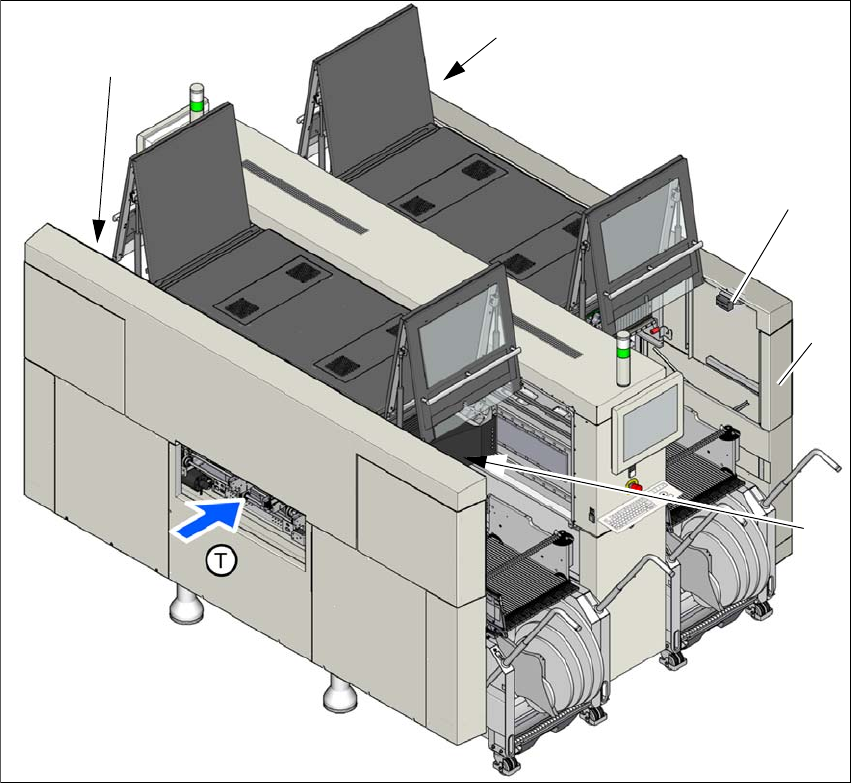

Ábra 2.6 - 7 A védőkapcsolók elhelyezkedése az automatákon (példa: SIPLACE X4i S)
(1) Védőfedél-kapcsoló, 1. hely
(2) Védőfedél-kapcsoló, 2. hely
(3) Védőfedél-kapcsoló, 3. hely
(4) Védőfedél-kapcsoló, 4. hely
(5) Példa: Szervizfedél védőfedél-kapcsolóval a 2. helyen (minden helyen szabadon választ-
ható)
(T) NYÁK-szállítási irány
(2)
(3)
(1)
(4)
(5)
