Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság A 706.1 SP1 jel ű szoftververziótól Kiadás: 10/ 2014 2.6 Biztonsági berendezések 93 2 Ábra 2.6 - 10 VÉSZ-ÁLLJ hurok Az indítógomb le van nyomva. Nem Nem Igen Nem Ne…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.6 Biztonsági berendezések A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
92
2.6.5.2 A jelzőkör felépítése
A jelzőkör következő moduljai egyenként lekérdezésre kerülnek:
– A védőburkolatok védőkapcsolói
– A szervizfedelek védőkapcsolói (legfeljebb 4 opcionális szervizfedél lehetséges)
– Az AR-kocsi jelzőkontaktusai
– A VÉSZ-ÁLLJ nyomógombok
Az automata üzemkész állapotában minden jelzőkontaktus zárt. Ha pl. egy védőfedelet felemel-
nek, nyit a mindenkori jelzőkontaktus. Ezt az állapotváltozást az I-/O-Control Unit egyik digitális
bemenetén, a CAN-buszon keresztül jelzi a vezérlő számítógépnek. A kezelői felületen megjele-
nik a megfelelő hibaüzenet.
2.6.5.3 A VÉSZ-ÁLLJ hurok funkcióleírása
Az automata indításához és üzemeltetéséhez teljesülniük kell a következő feltételeknek:
– Minden AR-kocsinak felcsatolt és csatlakoztatott állapotban kell lenni.
– Minden védőburkolatnak zárva kell lennie.
– Minden szervizfedélnek zárva kell lennie (legfeljebb 4 opcionális szervizfedél lehetséges).
– A két VÉSZ-ÁLLJ nyomógombnak nyitva kell lennie.
– A minimális üzemi nyomásnak rendelkezésre kell állnia.
– A szoftverengedélyezésnek ("Control ON") aktívnak kell lennie, hogy a "Start" gomb indítási
jele be tudja kapcsolni az SSK-t.
– A 24 V feszültséget az AC/DC átalakító kimenete biztosítja az indítógomb és a kombinált
védő-biztonsági rendszer számára.
Ha most megnyomja az egyik start-gombot, a SSK K6 védő biztosító kombináció és a gép üzem-
kész állapotba kapcsol.
Üzemeltetési útmutató SIPLACE X-Sorozat 2 Üzembiztonság
A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014 2.6 Biztonsági berendezések
93
2
Ábra 2.6 - 10 VÉSZ-ÁLLJ hurok
Az indítógomb le van nyomva.
Nem
Nem
Igen
Nem
Nem
Igen
Igen
2
Aktív
SSK
a
Nem
Feszültség
Y-tengely 0 V
X-tengely 0 V
Csillag-tengely 0 V
DP-tengely 42 V-
Z-tengely (C&P, TH) 42 V-
Z-tengely (CPP) 0 V-
Aktív
NYÁK-szállító Nem
Emelőasztal Nem
NYÁK-befogó Nem
Szélesség-beállítás Nem
Hulladékhevedervágó.Nem
AR-kocsi behúzókészülékIgen
a) SSK K3 biztonsági kombináció
Igen
A sűrített levegő
min. 0,5 MPa
(5,0 bar)?
A VÉSZ-LEÁLLÍTÓ gomb
le van nyomva?
- Védőfedél és/vagy szerviz-
fedél nyitva?
Megszakadt az
alkatrészkocsi VÉSZ-ÁLLJ
hurka?
2
Aktív
SSK
a
Igen
Feszültség
Y-tengely 260 V-
X-tengely 260 V-
Csillag-tengely 150 V-
DP-tengely 42 V-
Z-tengely (C&P, TH) 42 V-
Z-tengely (CPP) 150 V-
Aktív
NYÁK-szállítószalag Igen
Emelőasztal Igen
NYÁK-befogó Igen
Szélesség-beállítás Igen
Hulladékhevedervágó ber.Igen
AR-kocsi behúzókészülékIgen
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat
2.6 Biztonsági berendezések A 706.1 SP1 jelű szoftververziótól Kiadás: 10/2014
94
2.6.6 Benyúlásvédelem a helyeken dummy-adagolóval
2

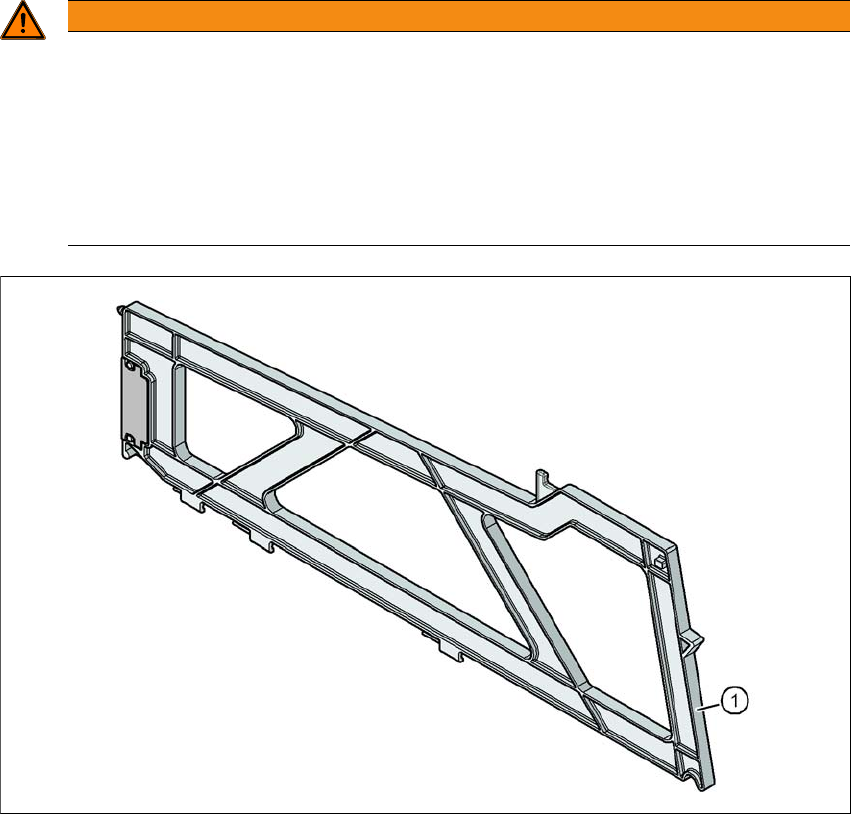

Ábra 2.6 - 11 Belenyúlás elleni védelem az alkatrészkocsi helyein
2
(1) SIPLACE X Dummy-adagoló, cikksz. 00141226-xx
FIGYELEM!
Üzem
Az üzembiztonság csak akkor biztosítható, ha minden második hely foglalt!
A SIPLACE X-Sorozat alkatrészkocsijainál akkor megfelelő az üzembiztonság, ha lega-
lább minden második szabad helyen szállító vagy belenyúlás elleni védelem (Dummy-
adagoló) található.
Helyezze be a benyúlásvédelmet jelzővel együtt 2. és 4. helyre.
Felületitár-tartó felszerelése esetén is biztosítson minden második szabad helyet
benyúlás elleni védelemmel.
