SP 210 Surface Mount Intelligence 獨立的生產平臺 大批量解決方案
SP210
Surface Mount Intelligence
獨立的生產平臺 大批量解決方案
在過去速度與靈活性相結合是挑戰，但得益於Europlacer
在新的atom平臺中帶來的創新，如今成為可能。
“
“

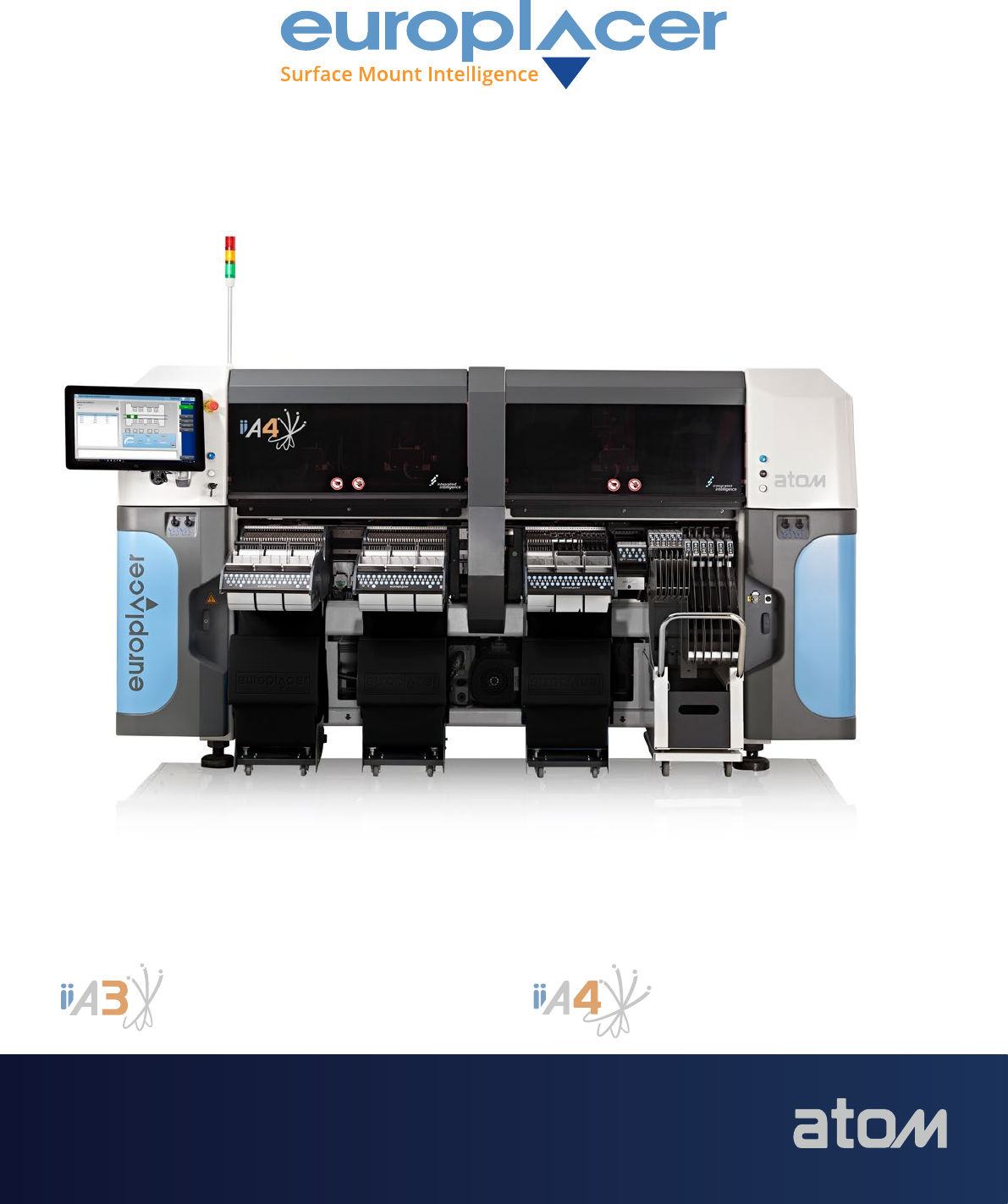

ii-A4純粹為性能而打造。它部署了四個獨立
的懸臂，每個懸臂安裝一個Pulsar脈衝星貼裝
頭，將元件尺寸從01005到13mm x 13mm、
以及高度7mm這個範圍內的元件貼裝速度
提高到六位元數領域。ii-A4的智能貼裝行程
包括完全優化的貼裝頭軌跡和獲得專利的自
動停板定位。這些裝置將貼裝速度提高到
104,000cph，但仍保持了Europlacer廣受讚譽
的精度。ii-A4就是Europlacer最快的貼片機。
ii-A3機器配有兩個用於高速貼裝的開創性
Pulsar脈衝星管式貼裝頭，以及一個用於靈活
貼裝的8吸嘴Tornado旋轉式貼裝頭。在ii-A3
中，這些貼裝頭在智能軟體控制下共同發揮
作用，以高達65,000cph的貼裝速度提供最佳
的產能。ii-A3可以輕鬆處理最廣泛的元件，從
01005到最大尺寸為100mm的異形元件，也能
貼裝重達300g的元件。在這個缺乏靈活性是
完全無法接受的領域裡，ii-A3滿足了提高高利
潤產品生產率的需求。
更輕. 更快
設計方面的創新和高新材料的使用減輕了
atom平臺結構中的關鍵部位的重量，例如在
運動部位懸臂和貼裝頭的減重。擠壓成型的
Y軸懸臂相比鑄造成型降低了30%的重量。輕
盈帶來敏捷性。在atom中，X軸懸臂兩端使用
帶有精密編碼器的同步線性馬達同時驅動，
該編碼器可以並確保對在高速和2g加速度運
動下的機械變形風險進行全面控制。
開創性的Pulsar脈衝星貼裝頭的外形尺寸有
助於將Z軸移動重量減到僅50g。如此輕的重
量允許加速度高達4g。多達八個數位視覺工
作站位於atom平臺結構內的戰略性位置。在
貼裝運動軌跡中，Pulsar脈衝星貼裝頭飛過
安裝在這些工作站的高分辨率相機。
