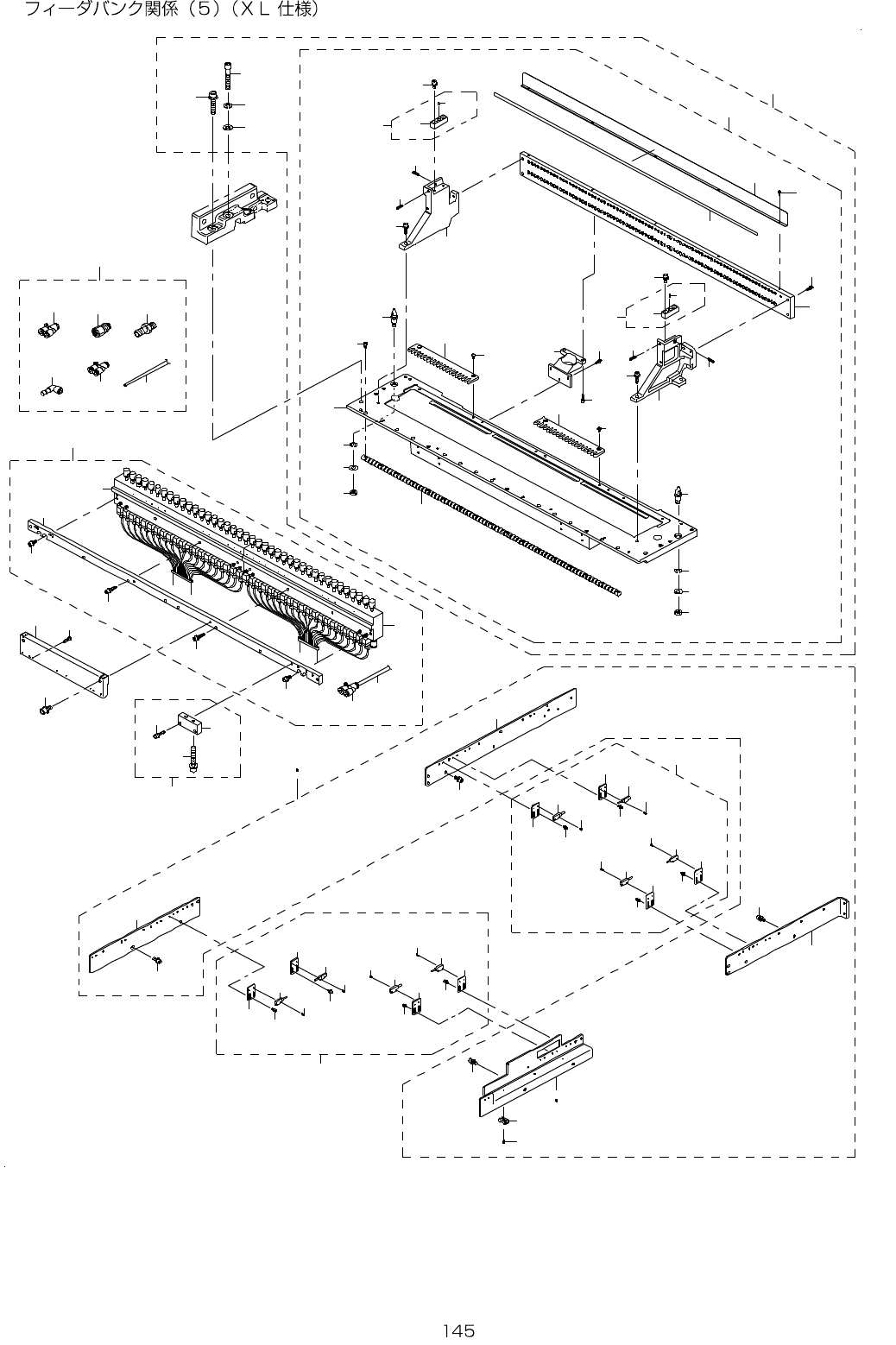

73.FEEDER BANK COMPONENTS(5)(TYPE XL)
4
4 8
4 9
5 0
5 4
5 1
5 3
5 2
1 0
1 1
1 2
8
7
1 4
1 3
1 5
9
1
5
5
6
6
2
3
1 7
1 8
4 6
4 7
4 2
3 7
3 3
2 4
2 3
2 1
4 0
3 4
3 4
3 9
2 6
2 5
2 7
1 9
4 1
2 9
3 6
2 0
3 5
4 1
2 9
3 2
3 1
3 8
3 0
2 2
4 0
4 3
4 5
4 4
4 3
4 5
4 4
2 8
3 4
3 4
2 5
3 9
2 7
2 6
1 6
6 1
6 2
6 3
7 0
7 1
7 2
6 9
7 0
6 6
7 0
6 7
6 9
7 0
6 8
7 1
6 9
7 1
6 9
7 1
7 8
7 7
7 9
7 9
7 9
7 7
7 6
7 8
7 9
7 7
7 5
7 8
6 1
6 0
5 8 5 9
6 5
6 1
6 1
8 0
5 7
6 4
5 5 5 6
7 4
7 8
7 7
7 3
- -

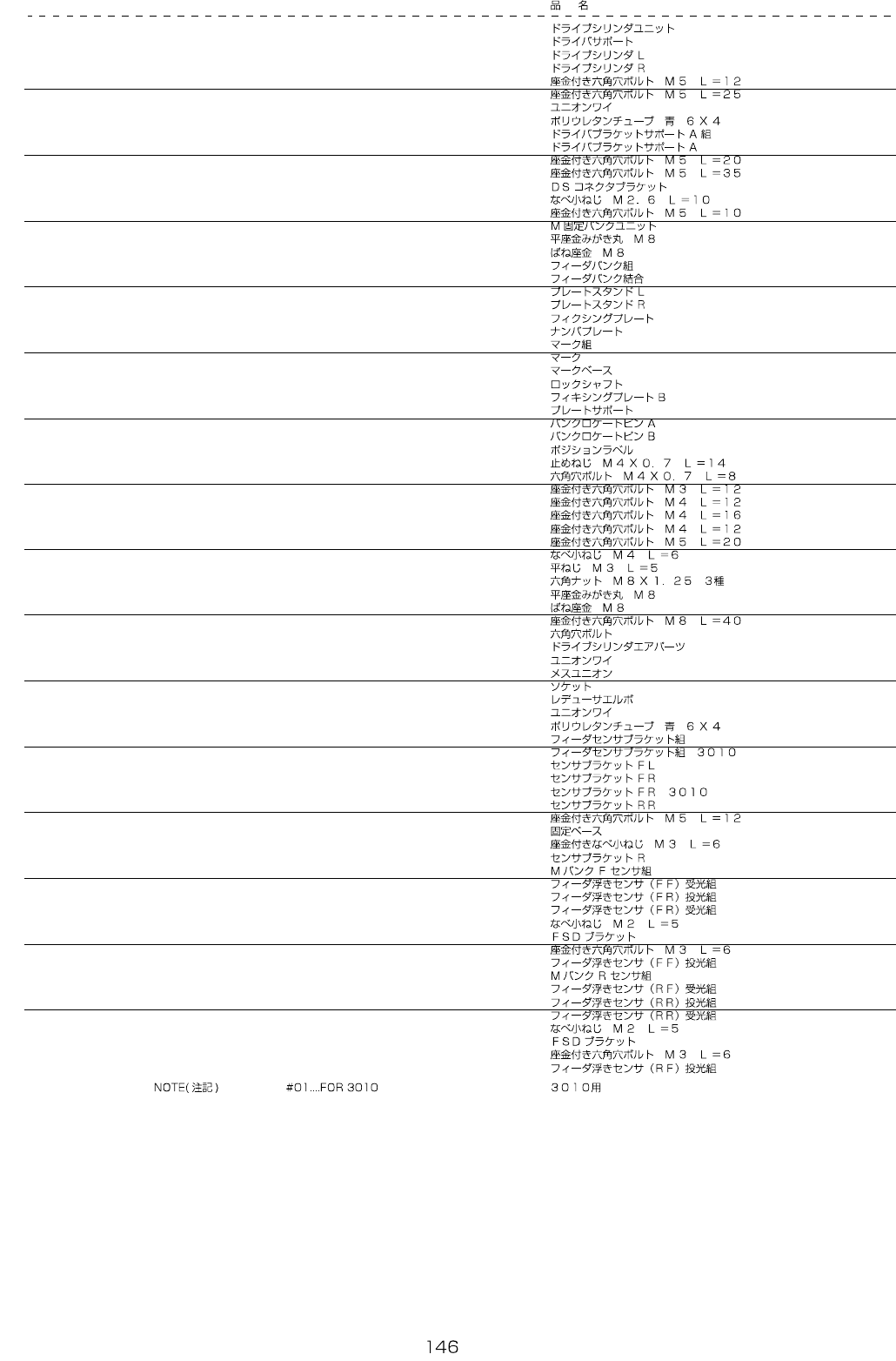

REF.NO NOTE PART NO D E S C R I P T I O N Qty
1 400-93831 DRIVE CYLINDER UNIT 2
2 400-93843 DRIVER SUPPORT (1)
3 400-00575 DRIVE CYLINDER L (1)
4 400-00576 DRIVE CYLINDER R (1)
5 SL-6051292-TN SCREW M5 L=12 (2)
6 SL-6052592-TN SCREW M5 L=25 (6)
7 PJ-3080600-03 UNION Y (1)
8 BT-0600400-EC URETHANE TUBE BLUE 6X4 (0.8)
9 E2634-721-0A0 DRIVER BRACKET SUPPORT A ASM. 2
10 E2634-721-000 DRIVER BRACKET SUPPORT A (2)
11 SL-6052092-TN SCREW M5 L=20 (4)
12 SL-6053592-TN SCREW M5 L=35 (4)
13 400-26804 DS CONNECTOR BRACKET 2
14 SM-4861001-SC SCREW M2.6 L=10 8
15 SL-6051092-TN SCREW M5 L=10 2
16 401-14142 M FIXED BANK UNIT 2
17 WP-0841601-SC WASHER M8 (2)
18 WS-0820002-KN SPRING WASHER M8 (2)
19 E2501-729-AA0-D FEEDER BANK ASM (1)
20 E2501-729-0B0 FEEDER BANK (30) COMPL. (1)
21 E2502-729-000 PLATE STAND L (1)
22 E2503-729-000 PLATE STAND R (1)
23 E2515-729-000 FIXING PLATE (1)
24 E2516-729-000 NUMBER PLATE (1)
25 E2505-729-0A0 MARK ASM. (2)
26 E2601-725-000 MARK (1)
27 E2505-729-000 MARK BASE (1)
28 E2504-729-000-A LOCK SHAFT (1)
29 E2513-729-000-A FIXING PLATE B (4)
30 E2608-721-000 PLATE SUPPORT (4)
31 E2609-721-000 BANK LOCATE PIN A (1)
32 E2610-721-000 BANK LOCATE PIN B (1)
33 400-98252 POSITION LABEL (1)
34 SM-8041402-TP SCREW M4X0.7 L=14 (4)
35 SM-6040802-TN SCREW M4X0.7 L=8 (17)
36 SL-6031292-TN SCREW M3 L=12 (12)
37 SL-6041292-TN SCREW M4 L=12 (5)
38 SL-6041692-TN SCREW M4 L=16 (8)
39 SL-6041292-TN SCREW M4 L=12 (4)
40 SL-6052092-TN SCREW M5 L=20 (4)
41 SM-4040655-SN SCREW M4X0.7 L=6 (8)
42 SM-6030552-KS SCREW (9)
43 NM-6080003-SC NUT M8X1.25 TYPE3 (2)
44 WP-0841601-SC WASHER M8 (2)
45 WS-0820002-KN SPRING WASHER M8 (2)
46 SL-6084092-TN SCREW M8 L=40 (2)
47 SM-6085002-TN SCREW (2)
48 400-93832 DC AIR PARTS 2
49 PJ-3080600-03 UNION Y (2)
50 PJ-3010651-06 FEMALE UNION (1)
51 E2904-700-000 SOCKET (1)
52 PJ-3040600-01 REDUCER ELBOW (1)
53 PJ-3080600-03 UNION Y (1)
54 BT-0600400-EC URETHANE TUBE BLUE 6X4 (4)
55 401-14155 FEEDER SENS BR ASM 1
56
#01
401-14955 FEEDER_SENS BR ASM 3010 1
57 401-14734 SENSOR BR FL (1)
58 401-10192 SENSOR BR FR (1)
59
#01
401-14952 SENSOR BR FR 3010 (1)
60 401-14729 SENSOR BR RR (1)
61 SL-6051292-TN SCREW M5 L=12 (8)
62 HX-0029400-00 FIXED BASE (3)
63 SL-4030691-SC SCREW M3 L=6 (3)
64 401-10193 SENSOR BR R (1)
65 401-14156 M BANK F SENSOR ASM 1
66 401-10001 FD-FLOAT(FF)RECEIVE SENS ASM (1)
67 401-10002 FD-FLOAT(FR)EMISSIN SENS ASM (1)
68 401-10003 FD-FLOAT(FR)RECEIVE SENS ASM (1)
69 SM-4020501-SC SCREW M2 L=5 (8)
70 401-10190 FSD BR (4)
71 SL-6030692-TN SCREW M3 L=6 (8)
72 401-10000 FD-FLOAT(FF)EMISSIN SENS ASM (1)
73 401-14157 M BANK R SENSOR ASM 1
74 401-10005 FD-FLOAT(RF)RECEIVE SENS ASM (1)
75 401-10006 FD-FLOAT(RR)EMISSIN SENS ASM (1)
76 401-10007 FD-FLOAT(RR)RECEIVE SENS ASM (1)
77 SM-4020501-SC SCREW M2 L=5 (8)
78 401-10190 FSD BR (4)
79 SL-6030692-TN SCREW M3 L=6 (8)
80 401-10004 FD-FLOAT(RF)EMISSIN SENS ASM (1)
- -

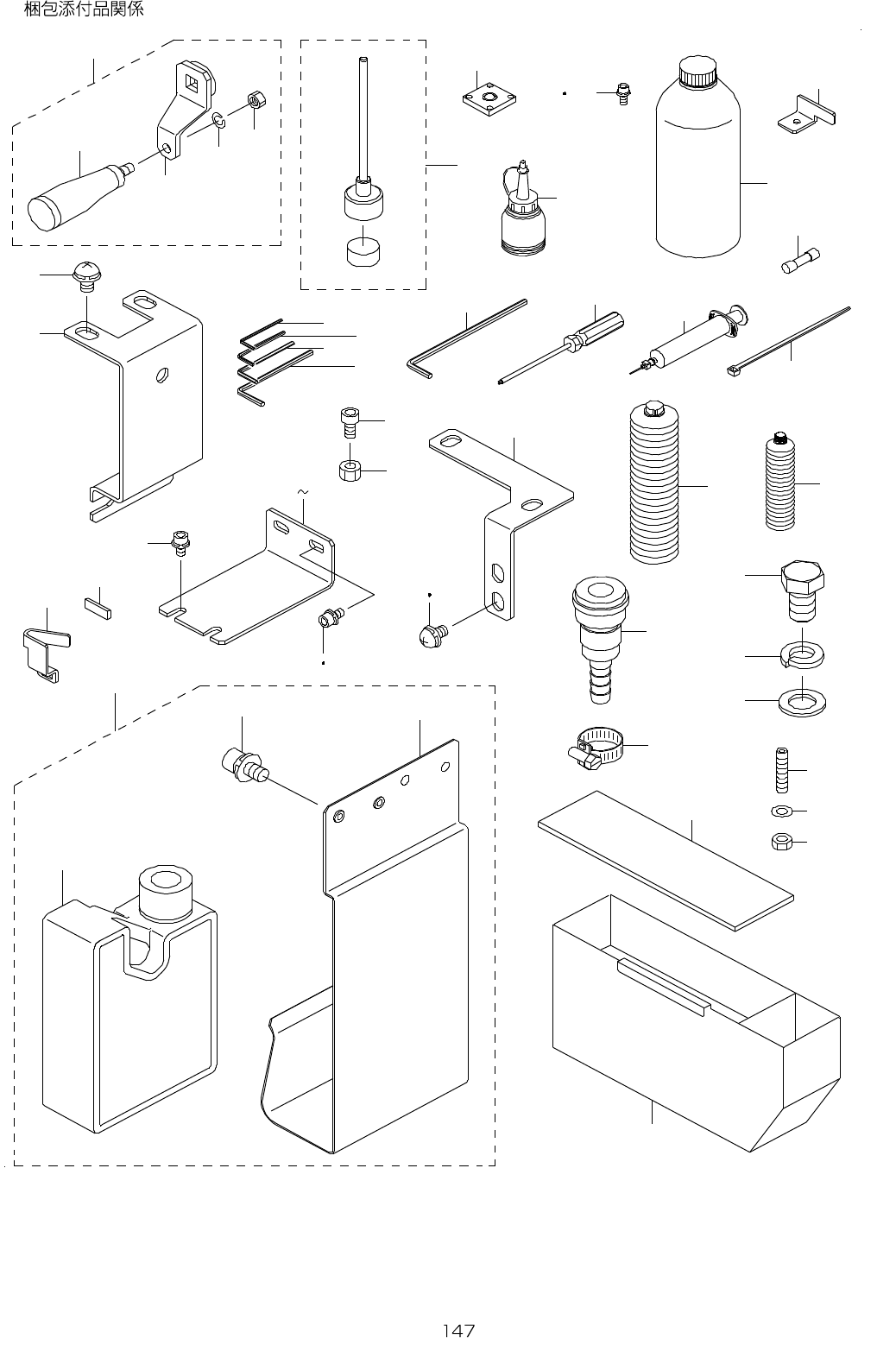

74.ACCESSORIES PART COMPONENTS
5 1
5 0
6
4 8
3 5 3 7
7
7 8
3
2
4
5
3 1
2 1
3 3
2 0
1 0 1 1
1
2 8
3 4
3 2
3 0
4 9
2 7
2 5
2 4
1 9
1 4
1 5
1 8
1 6
1 7
1 2
1 3
2 9
9
2 3
2 2
2 6
3 9
4 1
3 8
4 3 4 4
4 2
4 0
4 5
4 6
4 7
