92.ROTARY TYPE SOLDER TRANSFER UNIT
3 7
3 5
3 6
3 8
3 3
3 4
4 3
4 0
4 1
4 2
3 9
4 4
4 5
4 6
3 2
4 7
4 8
4 9
5 0
5 1
5 2
5 3
5 4
5 5
5 6
A
A
5
6
7
8
9
1 0
1 1
1 2
1 3
1 4
1 5
1 6
1 7
1 8
2 0
1 9
2 1
2 2
2 3
2 5
2 4
2 6
2 7
2 8
2 9
2 9
3 0
4
6 5
6 5
6 5
6 5
6 0
6 1 6 2
6 3
6 3
6 4
6 6
5 8 5 9
2
7 6
7 3
7 7
6 9
8 7
9 1
9 0
8 9
8 8
9 2
8 6
9 6
9 3
9 4
8 5
9 4
9 5
8 4
7 0
8 3
8 2
8 1
8 0
7 9
7 8
7 2
7 1
9 8
6 7
7 5
1 1 7
1 1 6
1 1 3
1 1 5
1 1 4
1 2 3
1 2 2
1 1 9
1 1 8
1 2 0
7 4
1 0 0
1 0 3
9 9
1 0 4
1 0 1
1 0 5
1 0 6
1 0 7
1 0 9
1 0 8
1 1 0
1 1 1
1 1 2
1 2 1
1 0 2
9 7
3 1
1
5 7
1 2 4
3
6 8
- -

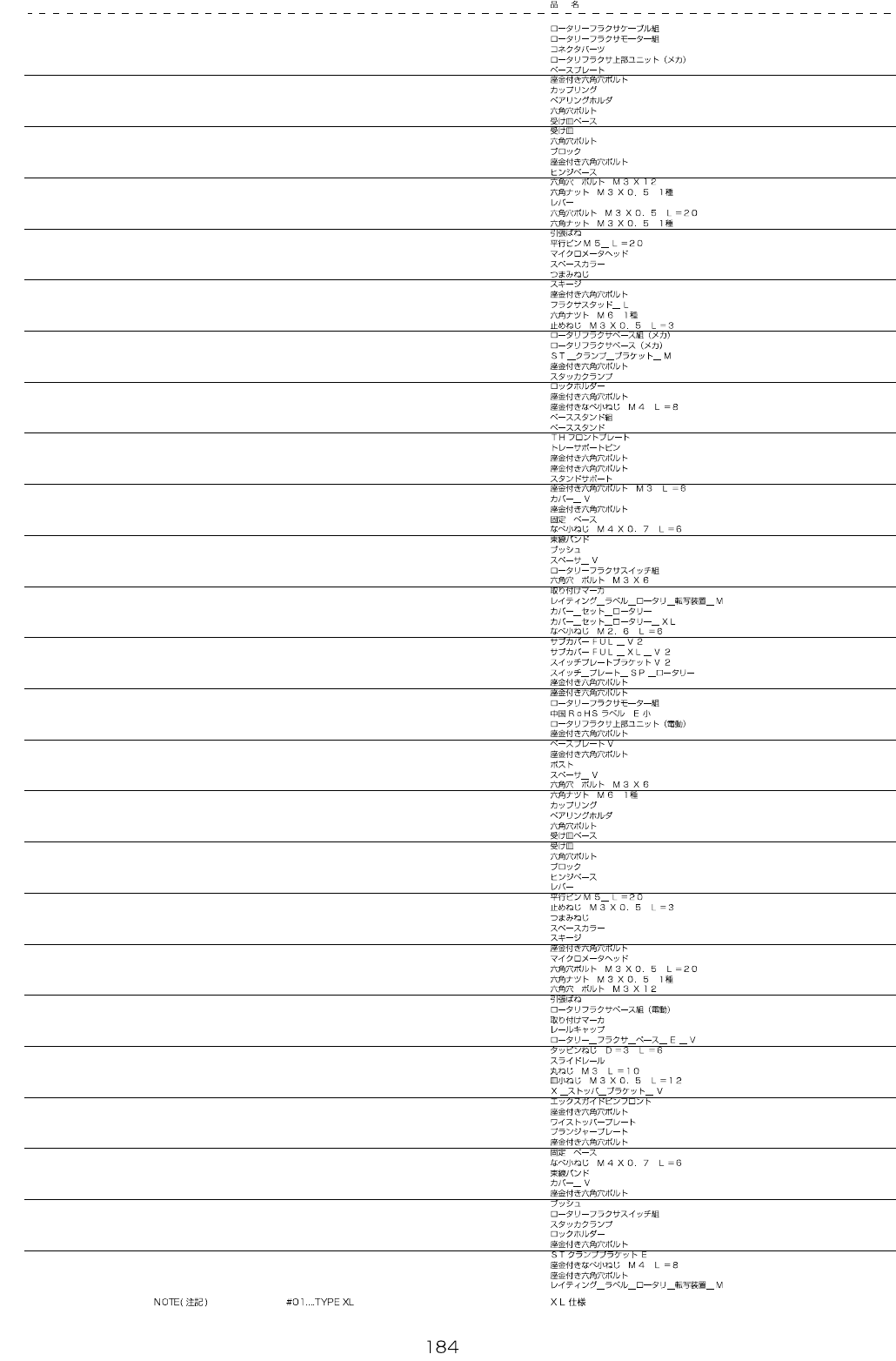

REF.NO NOTE PART NO D E S C R I P T I O N Qty
1 401-22786 ROTARY FLUXER CABLE ASM 1
2 401-22788 ROTARY FLUXER MOTOR ASM 1
3 HK-0436900-00 CONNECTOR 1
4 401-22909 ROTARY_FLUXER_UPPER_FOR_MECH 1
5 401-07100 BASE_PLATE (1)
6 SL-6052092-TN SCREW (4)
7 401-07112 FLEXIBLE_COUPLING (1)
8 401-07111 BEARING_HOLD ER (1)
9 SM-6041002-TN BOLT (4)
10 401-07117 SAUCER_BASE (1)
11 401-07101 SAUCER (1)
12 SM-6030802-TN SCREW (2)
13 401-07105 LOCATING_BLOCK (1)
14 SL-6042592-TN SCREW (2)
15 401-07104 HINGE_BASE (1)
16 SM-6031202-TN SCREW M3X12 (1)
17 NM-6030001-SC NUT M3X0.5 TYPE1 (1)
18 401-07103 LEVER (1)
19 SM-6032002-TN SCREW M3X0.5 L=20 (1)
20 NM-6030001-SC NUT M3X0.5 TYPE1 (1)
21 401-07110 PULL_SPRING (1)
22 401-07119 PARALLEL_PIN_M5_L20 (1)
23 401-07115 MICROMETER_HEAD (1)
24 401-07108 SPACE_COLLAR (1)
25 401-07116 KNURLED_KNOB_SCREW (1)
26 401-07102 SQUEEGEE (2)
27 SL-6031092-TN SCREW (1)
28 401-16015 FLUXER_STUD_L (4)
29 NM-6060001-SC NUT M6 (4)
30 SM-8030302-TP SCREW M3X0.5 L=3 (1)
31 401-22908 ROTARY_FLUXER_BASE_ASM_M 1
32 401-16014 ROTARY_FLUXER_BASE (1)
33 400-94910 ST_CLAMP_BR_M (1)
34 SL-6040892-TN BOLT
(4)
35 E1214-726-000 ST CLAMP (1)
36 E1109-723-000 LOCK HOLDER (1)
37 SL-6041642-TN SCREW (1)
38 SL-4040881-SC SCREW M4 L=8 (4)
39 401-16012 BASE STAND_ASM (2)
40 401-16017 BASE_STAND (1)
41 E7302-715-000 TH FRONT PLATE (1)
42 E7306-705-000 PIN (1)
43 SL-6040892-TN BOLT (2)
44 SL-6040892-TN BOLT (4)
45 401-16018 STAND_SUPPORT (1)
46 SL-6030692-TN SCREW M3 L=6 (2)
47 401-22733 COVER_V (1)
48 SL-6040892-TN BOLT (2)
49 HX-0029400-00 F IXED BASE (2)
50 SM-4040601-SC SCREW M4X0.7 L=6 (2)
51 EA-9500B01-00 CABLE BAND (3)
52 E5348-033-100 CABLE PROTECTOR 106MM (0.066)
53 401-22732 SPACER_V (2)
54 401-22789 ROTARY FLUXER SWITCH ASM (1)
55 SM-6030602-TN SCREW M3X6 (2)
56 E1602-723-000 MARKER (1)
57 401-24846 RATING_LABEL_ROTARY_STAMPING_W (1)
58 401-22736 COVER_SET_ROTARY 1
59
#01
401-24922 COVER_SET_ROTARY_XL 1
60 SM-4860601-SC SCREW M2.6 L=6 (2)
61 401-10947 SUB_COVER_FUL_V2 (1)
62
#01
401-24866 SUB_COVER_FUL_XL_V2 (1)
63 401-10949 SWITCH_PL_BR_V2 (2)
64 401-22735 SWITCH_PLATE_SP_ROTARY (1)
65 SL-6040892-TN BOLT (8)
66 SL-6041092-TN SCREW (4)
67 401-22788 ROTARY FLUXER MOTOR ASM 1
68 CM-6004000-01 CHINA ROHS LABEL E S 1
69 401-22904 ROTARY_FLUXER_UPPER_FOR_E 1
70 SL-6042592-TN SCREW (2)
71 401-22724 BSAE_PLATE_V (1)
72 SL-6052092-TN SCREW (4)
73 401-22731 CIRCULAR_POST_V (4)
74 401-22732 SPACER_V (2)
75 SM-6030602-TN SCREW M3X6 (2)
76 NM-6060001-SC NUT M6 (4)
77 401-07112 FLEXIBLE_COUPLING (1)
78 401-07111 BEARING_HOLDER (1)
79 SM-6041002-TN BOLT (4)
80 401-07117 SAUCER_BASE (1)
81 401-07101 SAUCER (1)
82 SM-6030802-TN SCREW (2)
83 401-07105 LOCATING_BLOCK (1)
84 401-07104 HINGE_BASE (1)
85 401-07103 LEVER (1)
86 401-07119 PARALLEL_PIN _M5_L20 (1)
87 SM-8030302-TP SCREW M3X0.5 L=3 (1)
88 401-07116 KNURLED_KNOB_SCREW (1)
89 401-07108 SPACE_COLLAR (1)
90 401-07102 SQUEEGEE (2)
91 SL-6031092-TN SCREW (1)
92 401-07115 MICROMETER_HEAD (1)
93 SM-6032002-TN SCREW M3X0.5 L=20 (1)
94 NM-6030001-SC NUT M3X0.5 TYPE1 (1)
95 SM-6031202-TN SCREW M3X12 (1)
96 401-07110 PULL_SPRING (1)
97 401-22905 ROTARY_FLUXER_BASE_ASM_E 1
98 E1602-723-000 MARKER (1)
99 400-78576 RAIL_CAP (2)
100 401-22725 ROTARY_FLUXER_BASE_E_V (1)
101 ST-1030651-SN TAPPING SCREW D=3 L=6 (2)
102 400-77518 SLIDE_RAIL (2)
103 SM-3031052-TN SCREW M3 L=10 (14)
104 SM-1031201-SC SCREW M3X0.5 L=12 (2)
105 401-22726 X_STOPPER_BR_V (1)
106 400-68181 X_GUIDE_PIN_FRONT (1)
107 SL-6030592-TN SCREW M3 L=5 (4)
108 400-77520 Y_STOPPER_PLATE (2)
109 400-77519 PLUNGER_PLATE (2)
110 SL-6051092-TN BOLT (4)
111 HX-0029400-00 FIXED BASE (2)
112 SM-4040601-SC SCREW M4X0.7 L=6 (2)
113 EA-9500B01-00 CABLE BAND (3)
114 401-22733 COVER_V (1)
115 SL-6040892-TN BOLT (4)
116 E5348-033-100 CABLE PROTECTOR 106MM (0.066)
117 401-22789 ROTARY FLUXER SWITCH ASM (1)
118 E1214-726-000 ST CLAMP (1)
119 E1109-723-000 LOCK HOLDER (1)
120 SL-6041642-TN SCREW (1)
121 400-94487 ST_CLAMP_BR_E (1)
122 SL-4040881-SC SCREW M4 L=8 (4)
123 SL-6040892-TN BOLT (2)
124 401-24846 RATING_LABEL_ROTARY_STAMPING_WARE_M (1)
- -

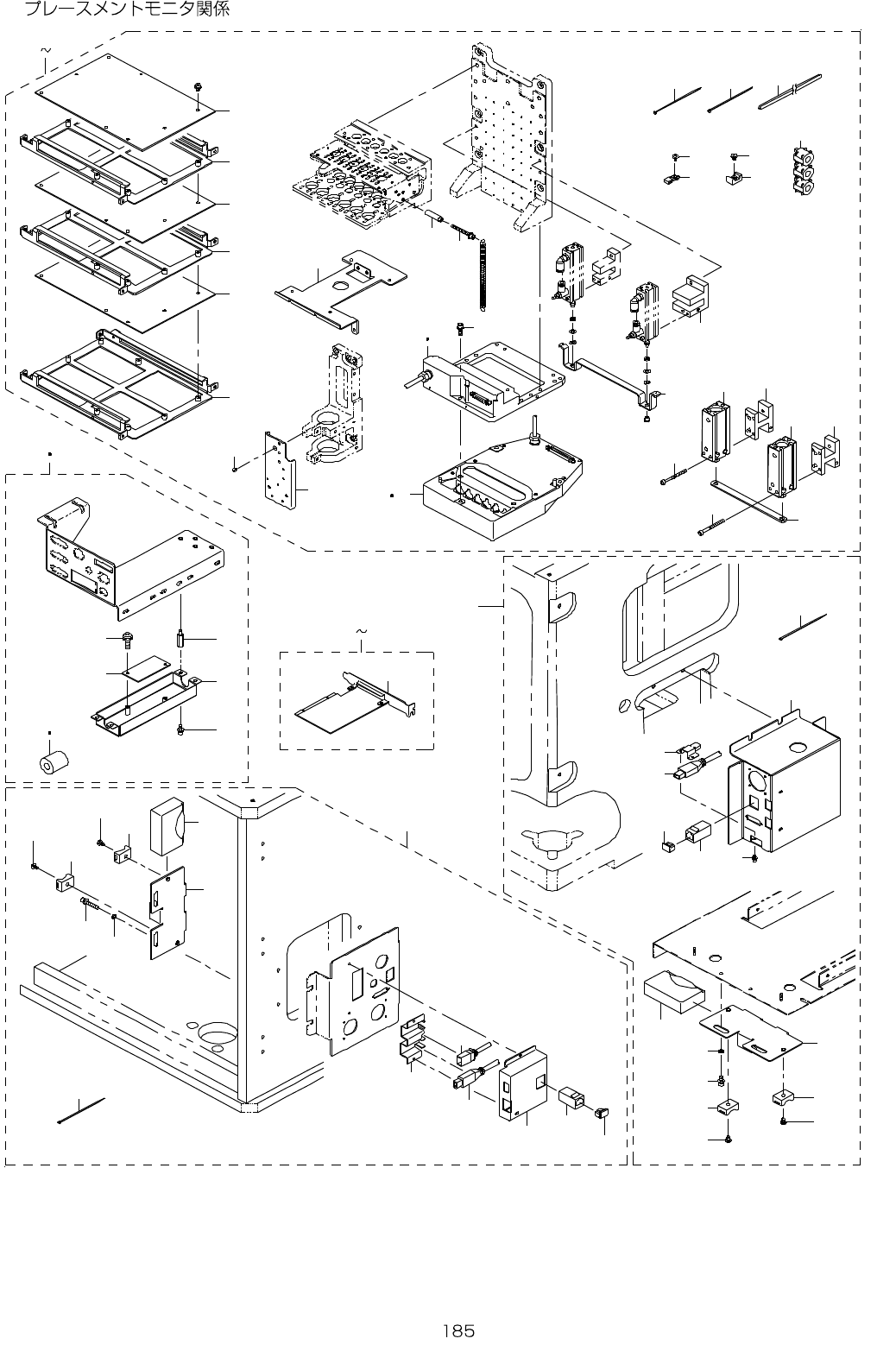

93.PLACEMENT MONITOR COMPONENTS
1 3
1 8
1 8
3 3
1 2
1 0
1 4
1 1
1 2
1 5
1 6
2 5
6 2
6 4
5 9 6 0
6 7
8
4 3
3 0
3 1
3 2
3 4
3 7
3 6
4 1
2 9
1 3
2 4
3 5
4 5
1 7
9
2 3
2 3
2 0
7 1
6 8 7 0
1 9
2 1
2 2
2 2
6 3
6 1
6 5
6 6 6 7
5 3
5 4
4 0
3 9
2 6
2 6
2 7
5 2
5 6
5 7
4 2
4 5
4 7
3 8
3 2
5 5
4 9
4 8
4 9
4 6
2 8
2 8
1 8
2 8
5 8
5 1
5 0
4 4
