EJM8ACIM1 - 第12页
CM602-L 安装手册 1.1 设置准备 Pa ge 1-12 5. 变压器的电缆 U (L10) 是从 U200 更换到 U400 ， V (L20) 是从 V200 更换到 V400 ， W ( L3 0) 是从 W2 0 0 更换到 W 400 。 ( 图 2) ∗ 将各条电缆连接到变压 器的各电压分支时， 请 将拧紧转矩设定为如下 所示的范围内，并进 行 作业。 • CM602-L 变压器型号 尺寸 拧紧转矩 SZTC3U- …
CM602-L
安装手册
1.1
Page 1-11
例
2) AC 200 V AC 400 V
时
1.
使电源开关置于
OFF (O)
。
(
确认是否已处于
OFF
状态。
)
2.
锁上电源开关，并保管好钥匙。
3.
确认工厂的供电电压。
4.
卸下本机前面右侧的盖。
下一页
EJM4A-132E
EJM4A-AA
盖
EJM8A-C-IMB01-A01-00
CM602-L
安装手册
1.1
设置准备
Page 1-12
5.
变压器的电缆
U (L10)
是从
U200
更换到
U400
，
V (L20)
是从
V200
更换到
V400
，
W (L30)
是从
W200
更换到
W400
。
(
图
2)
∗
将各条电缆连接到变压器的各电压分支时，请
将拧紧转矩设定为如下所示的范围内，并进行
作业。
•
CM602-L
变压器型号
尺寸
拧紧转矩
SZTC3U-5.7KEGM M4 1.6 N•m
6.
安装本机前面右侧的盖。
EJM8A-C-IMB01-A01-00
EJM8A-001P
4Z4C-811E
(
图
2)
更换为相同电压的分支
EJM8A-804E
FRONT SIDE
CM602-L
安装手册
1.1
Page 1-13
2.
重新换贴供给电压表示标牌的数值部分。
如下标牌表示向本机的供电电源电压。
若要变更供给电源电压，请将供给电压表示标牌的数值部分重新贴为新的标牌。
另外，此时请根据供给电源电压，将供给电压表示标牌上的数值对准T。
∗
在重新粘贴标牌时，请订购新的标牌。
另外，请将粘贴面的粘接剂用酒精之类擦拭干净。

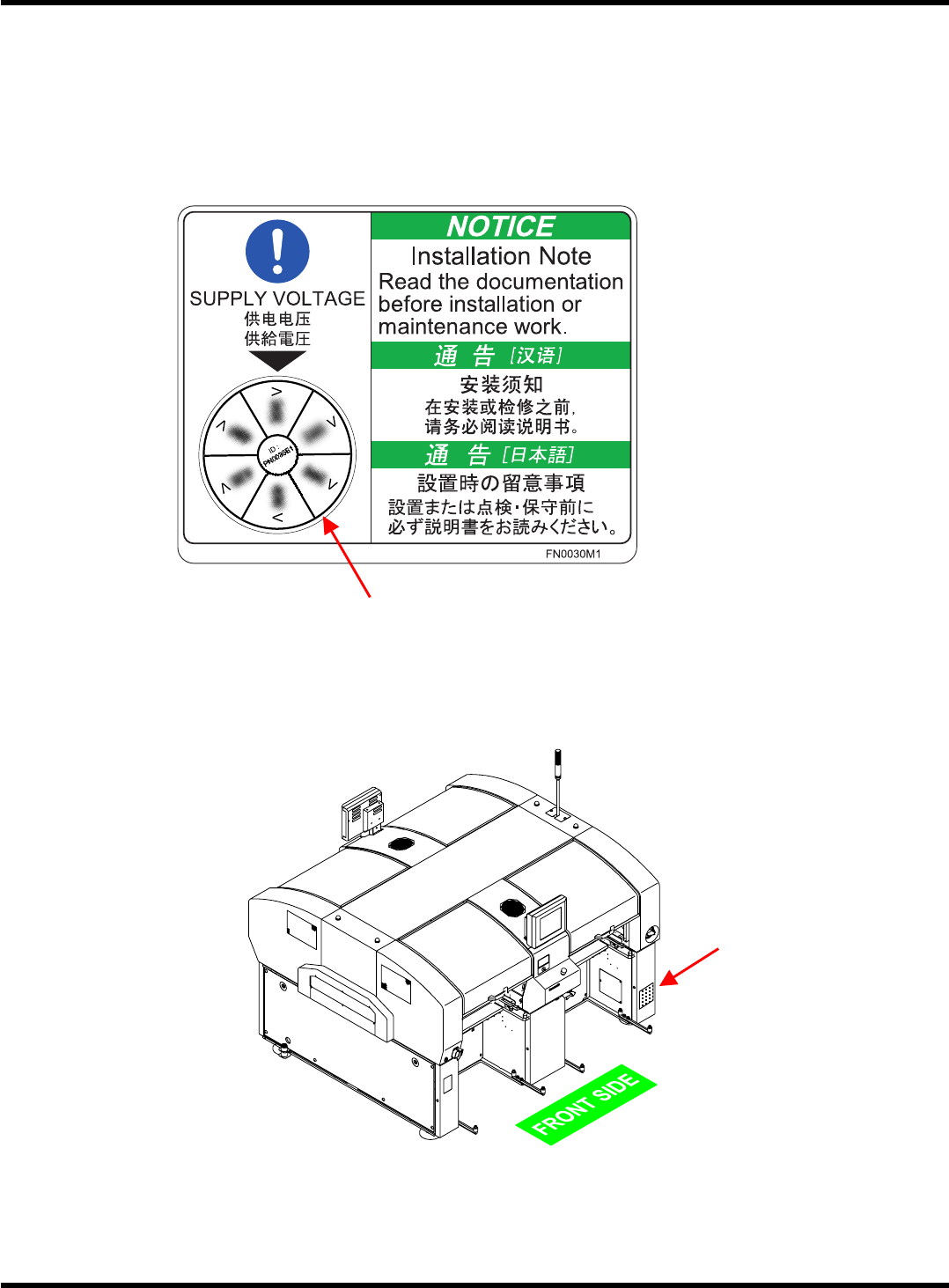

供给电压表示标牌的数值部分
供给电压表示标牌粘贴位置
供给电压表示标牌
EJM4A-AA01
EJM8A-C-IMB01-A01-00
