CM602-L 安装手册 1.3 Pa ge 1-27 2. 连接器的连接销排 列 SMEMA 的连接器为 AMP 简易连接型。 下图是把线缆穿入壳内 ，从侧面看连接销排 列。 电缆侧连接销排列 ( 阳销 ) 本机侧连接销排列 ( 阴销 ) 电缆侧和本机侧的元件 编号 连接器 销 应变释放 电缆侧 AMP 20 6044-1 AMP 66 103-2 AMP20 6070-1 本机侧 AMP 20…
CM602-L
安装手册
1.3
周边装置和电缆的连接
Page 1-26
1.3.2
线路信号规格
1.
线路信号
概要
前后工序之间的基板交接、生产结束、把气压等信号在各机器之间用一根电缆连接。
−
XL
:
与左侧装置连接的连接器
−
XR
:
与右侧装置连接的连接器
∗
CM212-M
、
CM401-M/L
、
CM402-M/L
、
CM602-L
、
DT401-M/F
、
CM400-M
、
DT400-M
的线路
化连接规格以
SMEMA
接口为标准。
EJM8A-C-IMB01-A01-00
EJM6A-801C
CM602-L
安装手册
1.3
Page 1-27
2.
连接器的连接销排列
SMEMA
的连接器为
AMP
简易连接型。
下图是把线缆穿入壳内，从侧面看连接销排列。
电缆侧连接销排列
(
阳销
)
本机侧连接销排列
(
阴销
)
电缆侧和本机侧的元件编号
连接器
销
应变释放
电缆侧
AMP 206044-1 AMP 66103-2 AMP206070-1
本机侧
AMP 206043-1 AMP 66105-2 -
SMEMA
连接器位置
∗
前工序侧和后工序侧各有
1
处。
1
2
3
47
8
11
14
13
12
4Z4C-806E
3
2
1
74
11
8
12
13
14
4Z4C-807E
EJM8A-C-IMB01-A01-00
EJM4A-AA01
从箭头方向观看的图
从箭头方向观看的图
EJM4A-033P
SMEMA
连接器
CM602-L
安装手册
1.3
周边装置和电缆的连接
Page 1-28
3.

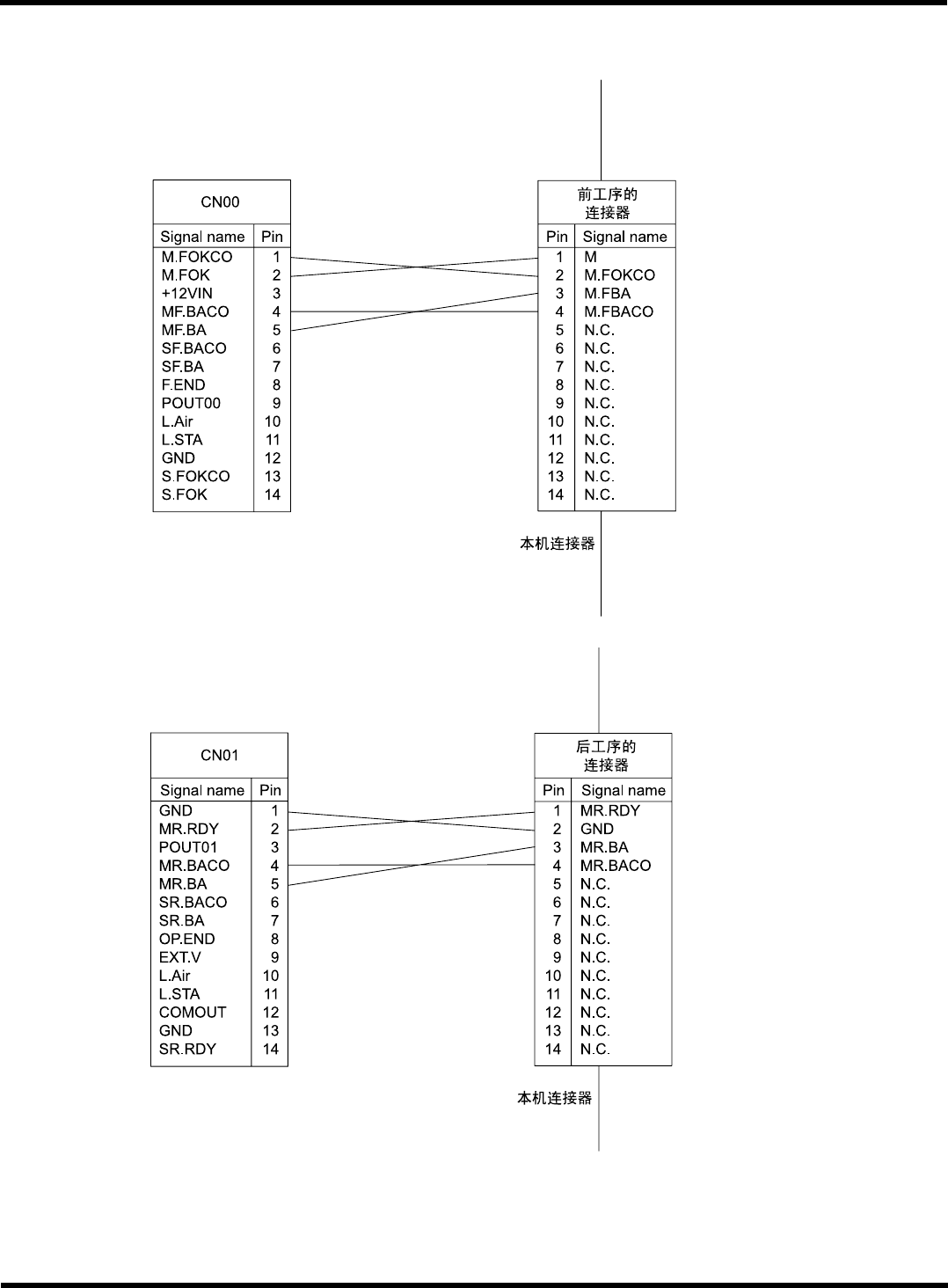

机器内部配线规格
EJM8A-C-IMB01-A01-00
EJM6A-804C
EJM6A-805C
