CM602-L
安装手册
1.3
周边装置和电缆的连接
Page 1-36
2.

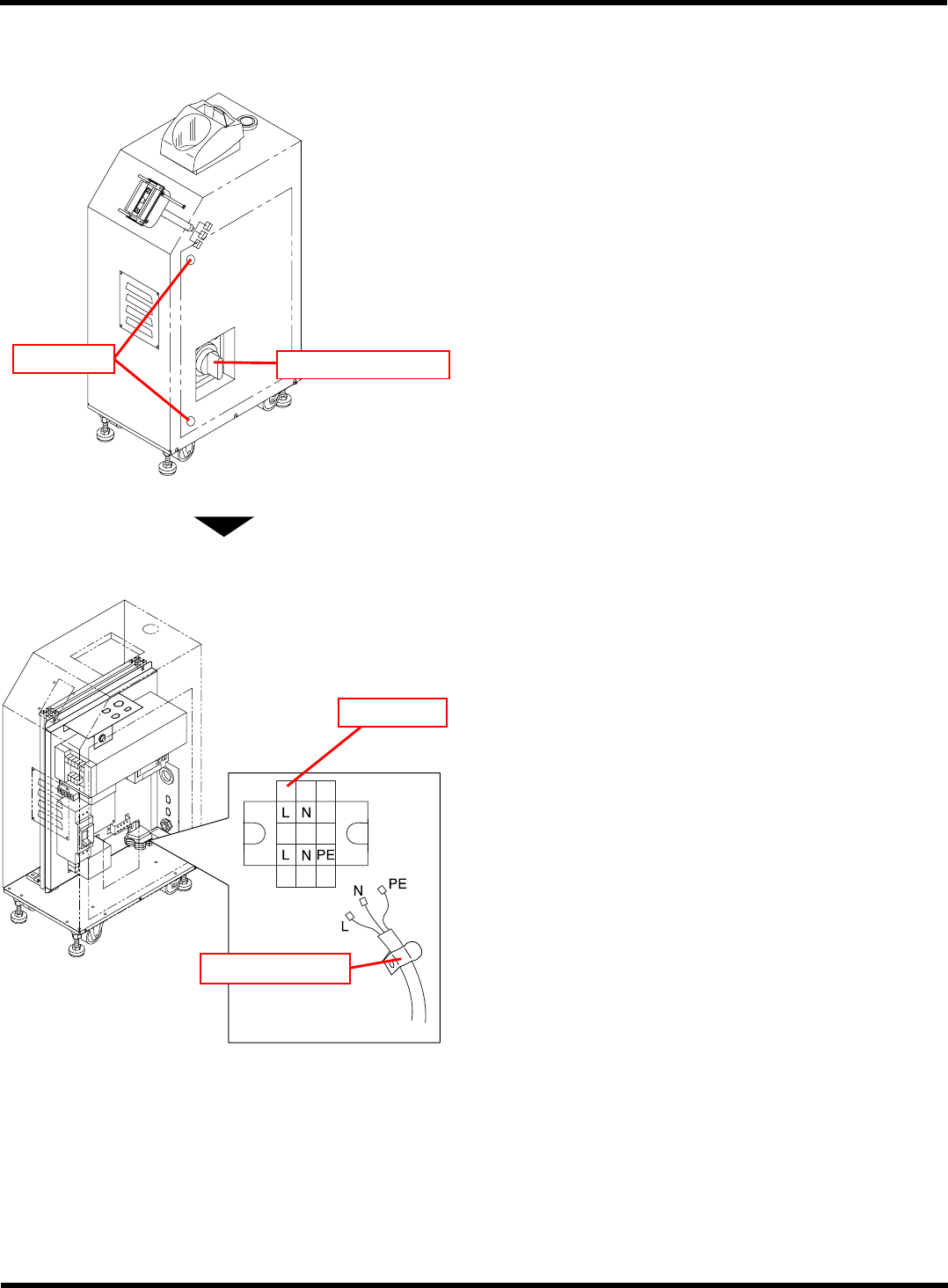

向整体交换台车准备装置上连接电源电缆的步骤
1.
将电源开关置于
OFF (O)
后打开盖。
•
盖用螺丝固定
2
处。
∗
只有电源开关置于
OFF (O)
时，才能打开盖。
2.
松开侧面的电缆夹，穿过电源电缆。
3.
将电源电缆的端子与端子台相连接。
∗
请确认工厂侧的
PE
线是否被连接到地线。
∗
此时，先将
PE
线连接后，再按照
L
→
N
的顺序
连接。
∗
在端子台上连接电缆时的拧紧转矩应在
0.4 N•m ~ 0.6 N•m
之间。
4.
固定电缆夹。
∗
此时，必须将电缆用
100 N
绷紧，确认切实固
定。
4Z4C-K002XAA
电源开关
螺丝
E64C-K002XAAA
E64C-818E
电缆夹
端子台
EJM8A-C-IMB01-A01-00
CM602-L
安装手册
1.3
Page 1-37
1.3.5
电缆长度
只有下述
2
项需与其它产品相连接。
·线路信号
·
AC (
交流
)
电源
线路信号实际上没有和本机器系统相连接。
也就是说，本公司的机器系统和附属的机器系统是绝缘的。
举出
3
个具有代表性的线路组成的例子。
1.
线路结构
No.1
:
对应
CM602-L
之间和以往机器
2.
线路结构
No.2
:
对应条码读取站
3.
线路结构
No.3
:
对应
PanaPRO/CVT
∗
对应线路组成的电源和线路信号电缆根据客户所要求规格的不同会有所变化，详情请向本公司咨
询。
EJM8A-C-IMB01-A01-00
CM602-L
安装手册
1.3
周边装置和电缆的连接
Page 1-38
线路结构
No.1:
对应
CM602
之间和以往机器
EJM4A-107E
