98 MODEL TIM-5200F/R 0307-001 バックアップベ－ス部 BACK-UP BASE SECTION Fig. P-4 位置決めユニット（固定側） Locating Unit (Fixed Side) 304 305 307 367 368 366 306 301 302 368 367 366 303 See Fig.P-2 Key No.101
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
97
MODEL TIM-5200F/R
0307-001
P-3
201 630 069 1801 GUIDE,LINEAR 1 805P--010-201
202 630 001 3450 SPRING,COMP 8 1077 805P--010-202
203 630 008 2296 SET SCREW 20 805P--010-203
206 630 006 9341 BEARING,RADIAL 4 R-1350ZZ 805P--010-206
207 630 120 2211 PLATE 1 805P--010-207
208 630 120 2129 PIN,GUIDE 16 805P--010-208
209 630 074 8918 WASHER 16 805P--010-209
210 630 069 3164 BUSH,LOCATE 8 805P--010-210
211 630 074 8925 PLATE 8 805P--010-211
213 630 120 2136 PIN,GUIDE 4 805P--010-213
266 411 141 4107 WASHER V 5X10X1 4 FW5
267 411 141 6705 WASHER SPR 5 4 SW5
268 411 141 0604 NUT HEX 5 4 M5-3
276 411 141 3902 WASHER V 3X7X0.5 27 FW3
277 411 141 2806 WASHER SPR 3 27 SW3
278 630 000 7534 BOLT,HEX-SCT 7 M3X12
279 630 000 7565 BOLT,HEX-SCT 20 M3X20
98
MODEL TIM-5200F/R
0307-001
バックアップベ－ス部 BACK-UP BASE SECTION

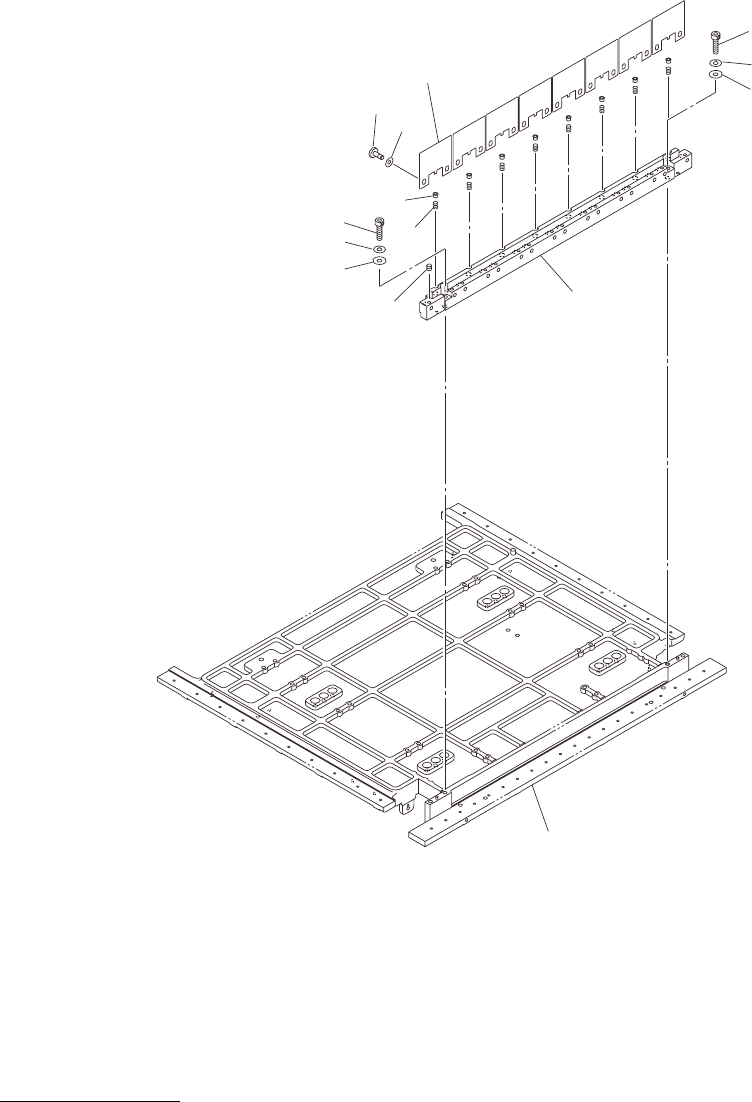

Fig. P-4 位置決めユニット（固定側） Locating Unit (Fixed Side)
304
305
307
367
368
366
306
301
302
368
367
366
303
See Fig.P-2
Key No.101
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
99
MODEL TIM-5200F/R
0307-001
P-4
301 630 001 3450 SPRING,COMP 8 1077 805P--010-301
302 630 008 2296 SET SCREW 16 805P--010-302
303 630 120 2150 BLOCK 1 805P--010-303
304 630 120 2129 PIN,GUIDE 16 805P--010-304
305 630 074 8918 WASHER 16 805P--010-305
306 630 069 3164 BUSH,LOCATE 8 805P--010-306
307 630 074 8925 PLATE 8 805P--010-307
366 411 141 4107 WASHER V 5X10X1 2 FW5
367 411 141 6705 WASHER SPR 5 2 SW5
368 630 000 7787 BOLT,HEX-SCT 2 M5X25
