112 MODEL TIM-5200F/R 0307-001 トラバ－ス部 TRA VERSE SECTION Fig. TT-1 トラバ－ス取付ブロック T raverse Mounting Block 4 4 5 5 2 1 1 66 67 68 66 65 67 68 59 57 56 59 57 56 59 57 56 59 57 56 58 57 56 58 57 56 58 57 56 66 67 68 66 67 68 6…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
111
MODEL TIM-5200F/R
0307-001
QD-5 2 unit/1 machine
401 630 120 6349 PLATE 1 805QD-010-401
402 630 120 6691 SPACER 2 805QD-010-402
403 630 120 6356 PLATE 2 805QD-010-403
404 630 081 4903 BRACKET 1 805QD-010-404
467 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
468 411 141 3001 WASHER SPR 6 6 SW6
469 630 000 7893 BOLT,HEX-SCT 6 M6X20
476 411 141 4107 WASHER V 5X10X1 30 FW5
477 411 141 6705 WASHER SPR 5 30 SW5
478 630 000 7756 BOLT,HEX-SCT 28 M5X12
479 630 000 7749 BOLT,HEX-SCT 2 M5X10
112
MODEL TIM-5200F/R
0307-001

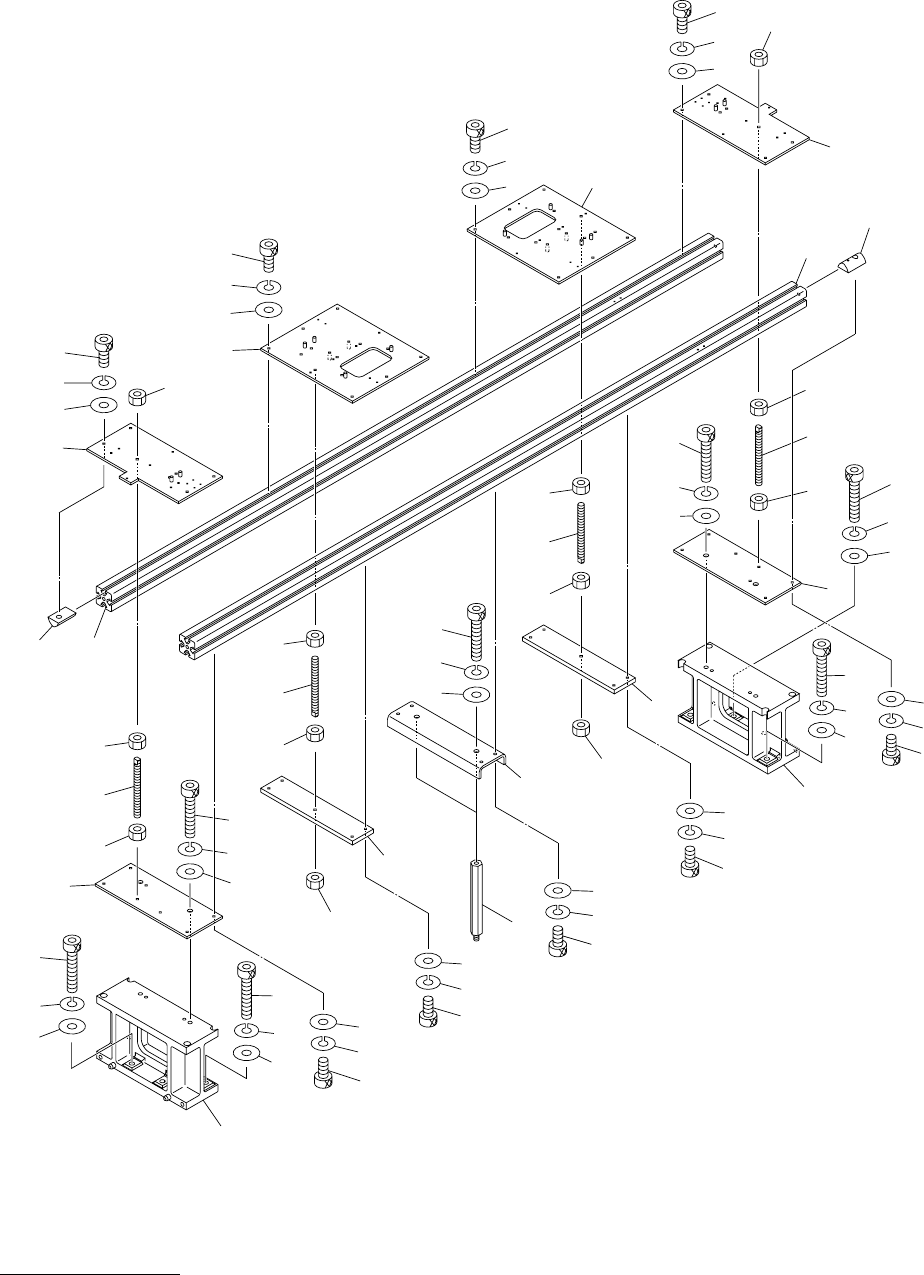

トラバ－ス部 TRAVERSE SECTION
Fig. TT-1 トラバ－ス取付ブロック Traverse Mounting Block
4
4
5
5
2
1
1
66
67
68
66
65
67
68
59
57
56
59
57
56
59
57
56
59
57
56
58
57
56
58
57
56
58
57
56
66
67
68
66
67
68
66
67
68
66
67
68
3
65
65
65
65
8
65
65
8
65
65
8
65
65
8
30
30
7
66
67
68
9
66
67
68
66
67
68
65
9
7
10
10
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
113
MODEL TIM-5200F/R
0307-001
TT-1
1 630 121 7277 SUPPORT 2 805TT-010-002
2 630 121 7383 PLATE 1 805TT-010-502
3 630 121 7284 SUPPORT 2 805TT-010-503
4 630 124 4204 PLATE 2 805TT-010-504
5 630 121 7345 PLATE 2 805TT-010-505
7 630 121 7369 PLATE 2 805TT-010-507
8 630 121 7413 BOLT 4 805TT-010-508
9 630 121 7390 PLATE 2 805TT-010-509
10 630 121 7291 SUPPORT 2 805TT-010-510
30 630 059 0029 NUT 40 805TT-010-530
56 411 141 4503 WASHER V 8X17X1.6 14 FW8
57 411 141 3100 WASHER SPR 8 14 SW8
58 630 000 8012 BOLT,HEX-SCT 6 M8X20
59 630 000 8036 BOLT,HEX-SCT 8 M8X30
65 411 141 0703 NUT HEX 6 12 M6
66 411 141 4107 WASHER V 5X10X1 40 FW5
67 411 141 6705 WASHER SPR 5 40 SW5
68 630 091 5402 BOLT,HEX-SCT 40 M5X8
