118 MODEL TIM-5200F/R 0307-001 トラバ－ス部 TRA VERSE SECTION Fig. TT-3 クランプ部 Clamp Section 218 206 217 202 202 209 222 222 209 271 222 209 280 276 277 209 271 222 220 207 280 214 215 216 215 278 216 201 265 211 212 205 213 21…
MEMO
118
MODEL TIM-5200F/R
0307-001
トラバ－ス部 TRAVERSE SECTION

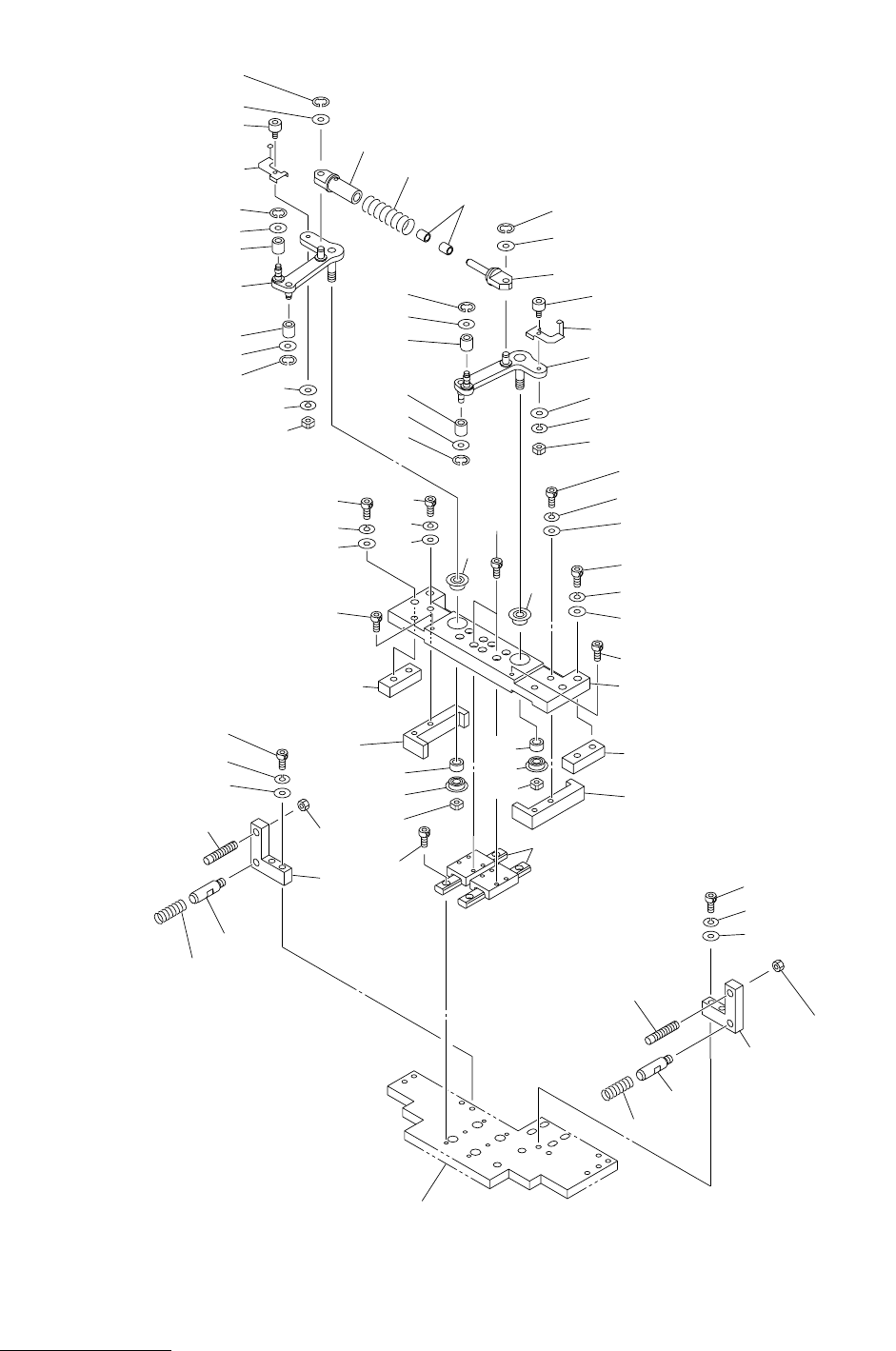

Fig. TT-3 クランプ部 Clamp Section
218
206
217
202
202
209
222
222
209
271
222
209
280
276
277
209
271
222
220
207
280
214
215
216
215
278
216
201
265
211
212
205
213
211
265
213
212
205
210
266
271
272
273
219
225
203
210
266
224
203
272
273
271
273
221
278
272
271
273
272
271
266
267
268
214-1
268
267
266
278
See Fig.TT-2
Key No.127
271
271
276
277
202
204
204
221
202
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
119
MODEL TIM-5200F/R
0307-001
TT-3
201 630 075 0591 GUIDE,LINEAR 2 805TT-010-201
202 630 001 1401 BEARING,RADIAL 8 RF-1560ZZ 805TT-010-202
203 630 071 7686 CAM FOLLOWER 4 CF3R-A 805TT-010-203
204 630 005 0844 BEARING,PARTS(LOCK NUT) 4 WBK06L-01 805TT-010-204
205 630 002 3961 SPRING,COMP 4 5604 805TT-010-205
206 630 002 4418 SPRING,COMP 2 5628 805TT-010-206
207 630 071 7693 BUSH,BEARING 4 805TT-010-207
209 630 001 0534 RING 8 805TT-010-209
210 630 001 0541 RING 4 805TT-010-210
211 630 071 7976 BLOCK 4 805TT-010-211
212 630 071 7983 PIN,GUIDE 4 805TT-010-212
213 630 082 1543 ROD 4 805TT-010-213
214 630 071 8003 PLATE 2 805TT-010-214
215 630 083 8312 BLOCK 4 805TT-010-215
216 630 071 8027 BLOCK 4 805TT-010-216
217 630 078 7023 HOOK 2 805TT-010-217
218 630 078 7030 HOOK 2 805TT-010-218
219 630 120 6318 LEVER 2 805TT-010-219
220 630 120 6325 LEVER 2 805TT-010-220
221 630 071 8775 COLLAR 4 805TT-010-221
222 630 072 2567 ROLLER 8 805TT-010-222
224 630 080 2658 PLATE 2 805TT-010-404
225 630 080 2665 PLATE 2 805TT-010-405
265 411 141 0703 NUT HEX 6 4 M6
266 411 141 4107 WASHER V 5X10X1 12 FW5
267 411 141 6705 WASHER SPR 5 8 SW5
268 630 000 7770 BOLT,HEX-SCT 8 M5X20
271 411 141 4008 WASHER V 4X9X0.8 24 FW4
272 411 141 2905 WASHER SPR 4 16 SW4
273 630 000 7664 BOLT,HEX-SCT 16 M4X20
276 411 141 3902 WASHER V 3X7X0.5 4 FW3
277 411 141 2806 WASHER SPR 3 4 SW3
278 630 000 7510 BOLT,HEX-SCT 16 M3X8
279 630 000 7534 BOLT,HEX-SCT 16 M3X12
280 411 140 9905 NUT HEX 3 4 M3
