146
MODEL TIM-5200F/R
0307-001
制御ボックス部 CONTROL BOX SECTION

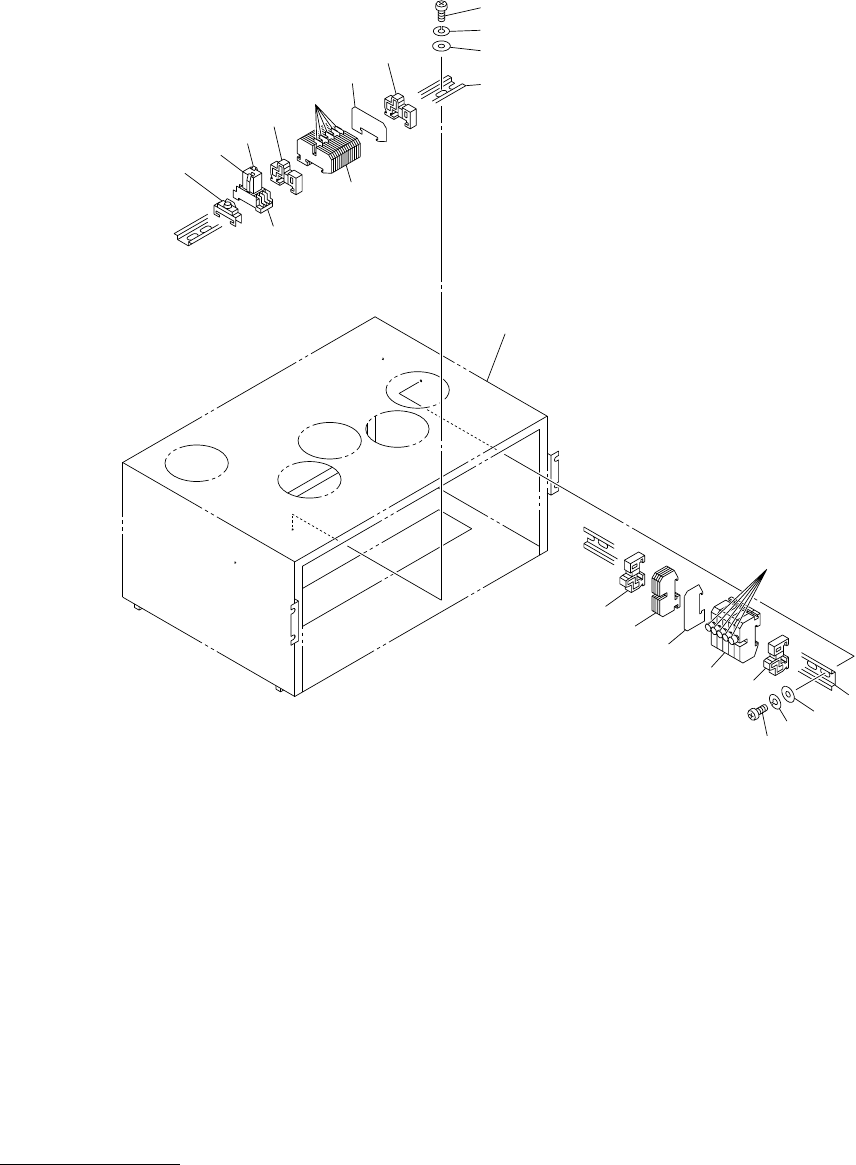

Fig. BC-2 制御ボックス（２） Control Box (2)
123
122
121
167
158
159
160
158
156
154
169
155
158
159
166
163
158
123
122
121
168
See Fig.BC-1
Key No.71
157
157
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
147
MODEL TIM-5200F/R
0307-001
BC-2
121 411 119 2104 WASHER V 4X9X0.8 4 FW4 F
122 411 008 1706 WASHER SPR 4 4 SW4 F
123 411 043 5004 SCR PAN 4X8 4 M4X8 PAN
154 630 049 2125 RELAY 1 K09 805BC-010-154
155 630 045 4260 SOCKET 1 805BC-010-155
156 630 000 1020 BRACKET,WIRING 1 805BC-010-156
157 630 083 5465 TERMINAL 19 805BC-010-157
158 630 049 3672 BRACKET,WIRING 4 805BC-010-158
159 630 083 5533 ACCESSORY,WIRING 2 805BC-010-159
160 630 083 5564 ACCESSORY,WIRING 5 805BC-010-160
163 630 083 5496 FUSE HOLDER 5 805BC-010-253
166 423 022 8005 FUSE 250V 1A 5 F121,F122,F123,F124,F125
805BC-010-256
167 630 091 2104 RAIL,WIRING 1 805BC-010-161
168 630 093 0764 RAIL,WIRING 1 805BC-010-257
169 630 000 1051 BRACKET,WIRING 1 805BC-010-755
148
MODEL TIM-5200F/R
0307-001
制御ボックス部 CONTROL BOX SECTION

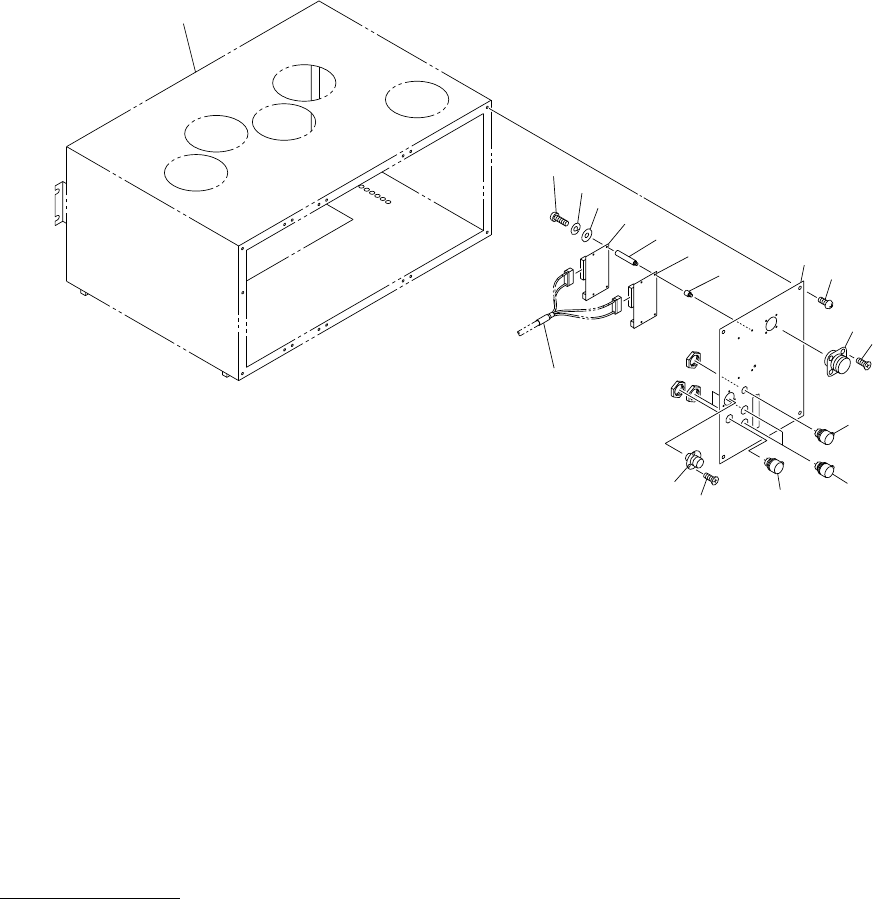

Fig. BC-4 制御ボックスＳＤＳ Control Box SDS
313
311
362
352
361
351
354
364
320
371
310
363
310
356
355
312
See Fig.BC-1
Key No.71
See Fig.BQ-1
Key No.60
