160 MODEL TIM-5200F/R 0307-001 ドライバ部 DRIVER SECTION Fig. BD-3 ドライバＢレイアウト Driver B Layout See Fig.B-1 Key No.1 219 217 215 215 241 242 244 217 219 271 262 243 242 241 252 296 296 296 296 253 248 247 246 251 248 247 246 24…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
159
MODEL TIM-5200F/R
0307-001
BD-2
116 630 001 0220 WASHER 3 BW5
117 411 141 6705 WASHER SPR 5 3 SW5
118 630 000 7756 BOLT,HEX-SCT 3 M5X12
141 411 119 2104 WASHER V 4X9X0.8 6 FW4 F
142 411 008 1706 WASHER SPR 4 6 SW4 F
143 411 043 5004 SCR PAN 4X8 6 M4X8 PAN
151 630 083 5472 TERMINAL 4 805BD-010-151
152 630 083 5519 ACCESSORY,WIRING 1 805BD-010-152
153 630 049 3672 BRACKET,WIRING 2 805BD-010-153
154 630 083 5564 ACCESSORY,WIRING 1 805BD-010-154
157 630 089 6732 RAIL,WIRING 2 805BD-010-157
159 630 119 2277 CIRCUIT PROTECTOR 1 Q351A 805BD-010-159
161 630 114 7772 COVER 1 805BD-010-161
162 630 071 3343 COVER 2 805BD-010-062
163 630 071 3350 COVER 2 805BD-010-063
164 630 108 3520 CIRCUIT PROTECTOR 1 Q302A 805BD-010-061
165 630 119 6480 CIRCUIT PROTECTOR 1 Q311 805BD-010-055
166 630 106 7193 CIRCUIT PROTECTOR 1 Q301A 805BD-010-056
167 630 119 2260 CIRCUIT PROTECTOR 2 Q303A,Q304A 805BD-010-057
168 630 114 7734 EM-CONTACTOR 1 KM115A 805BD-010-058
169 630 053 8588 EM-CONTACTOR 3 KM103A,KM104A,KM151A
805BD-010-059
170 630 100 1357 COMP,CR 4 805BD-010-060
171 630 000 1051 BRACKET,WIRING 3 805BD-010-251
174 630 120 1900 PANEL 1 805BD-010-074
160
MODEL TIM-5200F/R
0307-001
ドライバ部 DRIVER SECTION

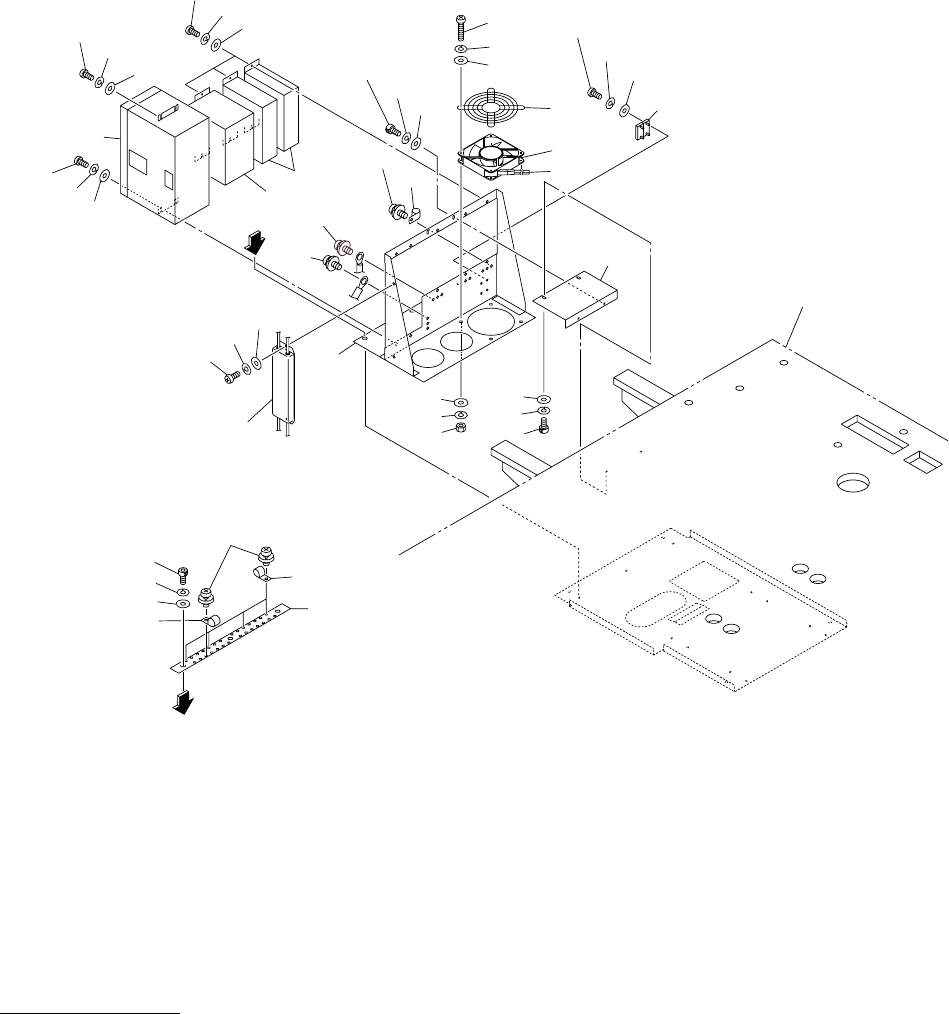

Fig. BD-3 ドライバＢレイアウト Driver B Layout
See Fig.B-1
Key No.1
219
217
215
215
241
242
244
217
219
271
262
243
242
241
252
296
296
296
296
253
248
247
246
251
248
247
246
248
247
246
254
236
237
238
281
283
240
242
241
282
A
A
219
217
215
272
291
291
273
292
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
161
MODEL TIM-5200F/R
0307-001
BD-3
215 630 001 0220 WASHER 7 BW5
217 411 141 6705 WASHER SPR 5 7 SW5
219 630 000 7756 BOLT,HEX-SCT 7 M5X12
236 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
237 411 086 4408 WASHER SPR 3 4 SW3 F
238 411 113 0809 SCR PAN 3X25 4 M3X25 PAN
240 411 113 2407 SCR PAN 4X30 4 M4X30 PAN
241 411 119 2104 WASHER V 4X9X0.8 10 FW4 F
242 411 008 1706 WASHER SPR 4 10 SW4 F
243 411 043 5004 SCR PAN 4X8 2 M4X8 PAN
244 411 141 0307 NUT HEX 4 4 M4
246 411 088 1702 WASHER V 5X10X1 14 FW5 F
247 411 008 2109 WASHER SPR 5 14 SW5 F
248 411 043 6803 SCR PAN 5X12 14 M5X12 PAN
251 630 119 8927 UNIT,DRIVER 1 -ASMD02,SGDM-20ADA-R
805BE-010-051
252 630 119 8910 UNIT,DRIVER 1 -ASMD01,SGDM-08ADA-R
805BE-010-052
253 630 119 8934 UNIT,DRIVER 2 -ASMD11,-ASMD12,SGDM-01ADA-R
805BE-010-053
254 630 120 0224 P.C.B,MOUNT 2 UB10*002*0000 805BE-01U-351
262 402 083 5505 WIRE WOUND 25 KA 220W 1 R201 805BE-010-162
271 630 120 1825 BRACKET 1 805BE-010-071
272 630 120 1832 BRACKET 1 805BE-010-072
273 630 122 6491 PLATE 1 805BE-010-252
281 630 098 4347 MOTOR,AC 1 MFAN04,MU1225S-11
805BB-010-361
282 630 071 6542 ACCESSORY,MOT-M 1 805BB-010-362
283 630 116 3987 ACCESSORY,MOT-M 1 805BB-010-363
291 630 121 5716 WIRE PARTS 7 805BB-010-255
292 630 121 4184 WIRE PARTS(CLAMP) 1 805BE-010-256
296 411 114 7807 SCR PAN+SW+W 4X10 17
