P-192-001e.pdf - 第173页
Key No. P A R T No. P AR T NAME Q’ t y REMARKS NOTE 171 MODEL TIM-5200F/R 0307-001 BF-4 336 41 1 1 19 2104 WASHER V 4X9X0.8 7 FW4 F 337 41 1 008 1706 W ASHER SPR 4 7 SW4 F 338 41 1 043 5004 SCR P AN 4X8 7 M4X8 P AN 351 6…
170
MODEL TIM-5200F/R
0307-001
電源部 POWER SUPPLY SECTION

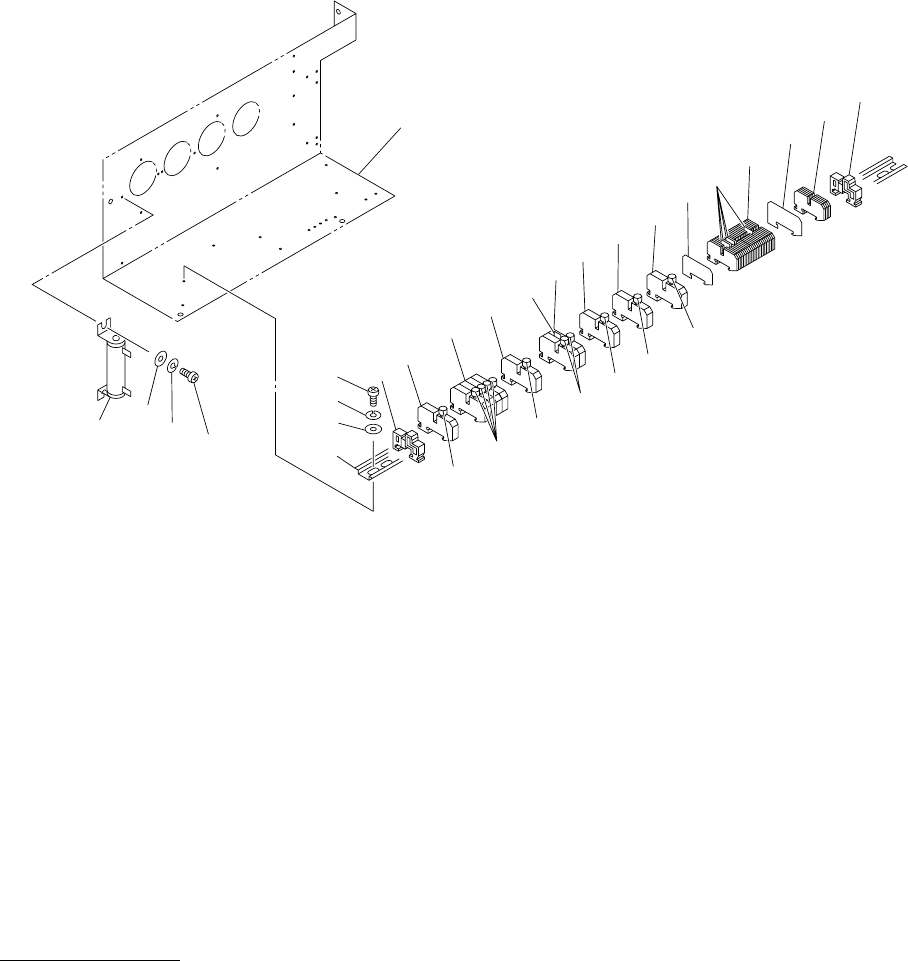

Fig. BF-4 電源２ レイアウト（３） Power Supply 2 Layout (3)
338
337
336
356
355
354
386
381
351
355
338
337
336
365
See Fig.BF-3
Key No.173
357
357
357
351
357
359
358
362
360
357
363
357
362
360
357
357
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
171
MODEL TIM-5200F/R
0307-001
BF-4
336 411 119 2104 WASHER V 4X9X0.8 7 FW4 F
337 411 008 1706 WASHER SPR 4 7 SW4 F
338 411 043 5004 SCR PAN 4X8 7 M4X8 PAN
351 630 083 5472 TERMINAL 27 805BG-010-351
354 630 083 5519 ACCESSORY,WIRING 1 805BG-010-354
355 630 049 3672 BRACKET,WIRING 2 805BG-010-355
356 630 089 6565 RAIL,WIRING 1 805BG-010-756
357 630 083 5496 FUSE HOLDER 12 805BG-010-255
358 423 022 8203 FUSE 250V 3.15A 1 F113 805BG-010-358
359 423 025 1904 FUSE 250V 1.6A 1 F102 805BG-010-359
360 423 022 8005 FUSE 250V 1A 5 F105,F106,F107,F108
805BG-010-360
362 423 022 8302 FUSE 250V 5A 4 F114,F152,F151,F161
805BG-010-362
363 423 022 8104 FUSE 250V 2A 1 F154 805BG-010-363
365 402 079 8909 WIRE WOUND 50 JE 80W 1 R1 805BG-010-365
376 630 058 8415 ACCESSORY,WIRING 1 805BG-010-556
381 630 098 2749 ACCESSORY,WIRING 1 805BG-010-366
386 630 083 5564 ACCESSORY,WIRING 4 805BG-010-260
172
MODEL TIM-5200F/R
0307-001
電源部 POWER SUPPLY SECTION

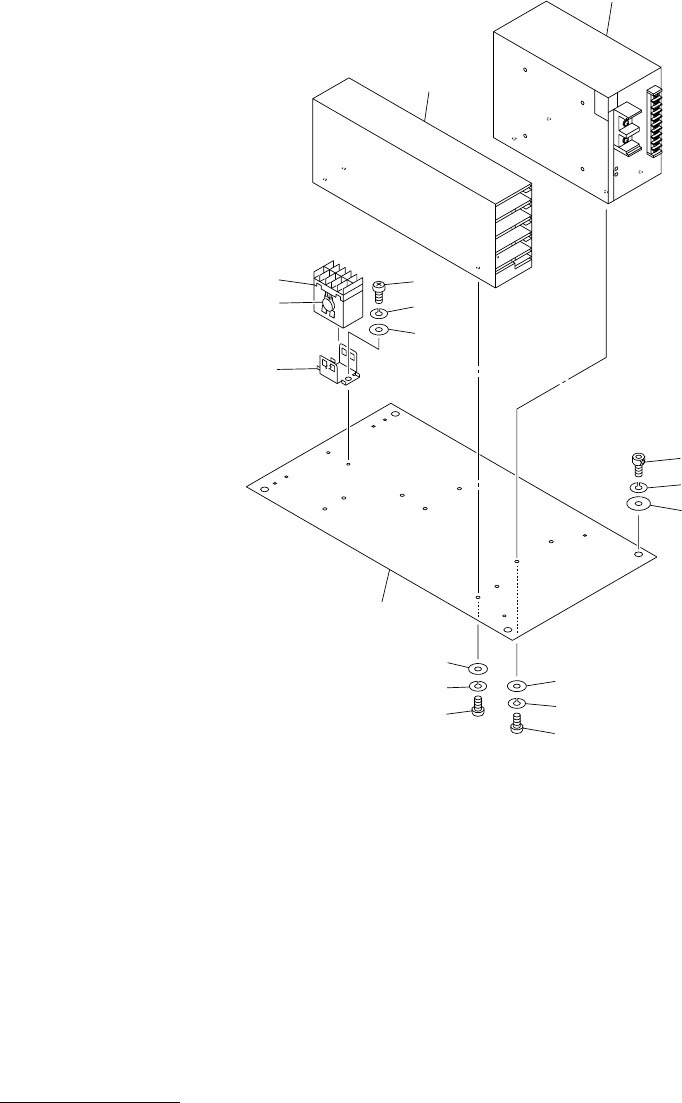

Fig. BF-5 電源２ レイアウト（４） Power Supply 2 Layout (4)
479
480
438
437
436
482
483
481
478
436
437
438
436
437
438
418
417
416
