174
MODEL TIM-5200F/R
0307-001
電源部 POWER SUPPLY SECTION

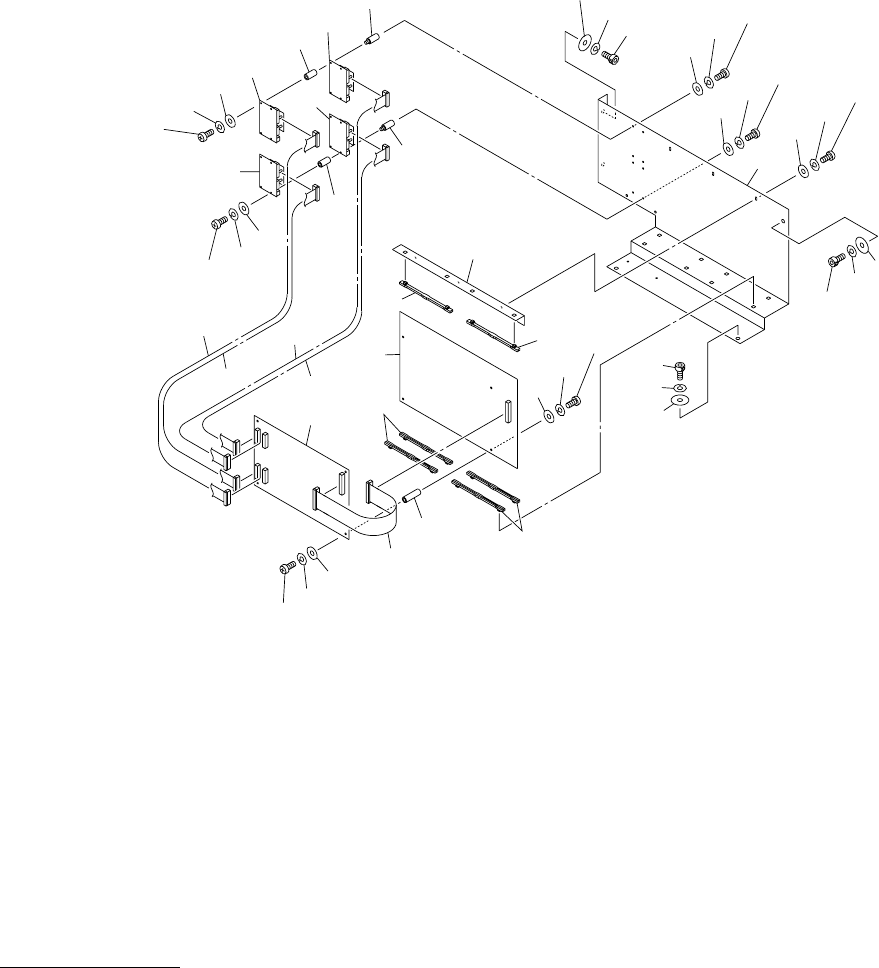

Fig. BF-6 ドライバＤＣパネル Driver DC Panel
516
517
518
531
532
533
531
532
533
536
581
518
518
517
516
517
516
537
538
536
555
582
555
571
555
560
559
572
536
537
538
558
558
558
531
556
557
552
552
532
533
531
552
556
551
557
532
533
558
537
538
555
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
175
MODEL TIM-5200F/R
0307-001
BF-6
516 630 001 0220 WASHER 5 BW5
517 411 141 6705 WASHER SPR 5 5 SW5
518 630 000 7756 BOLT,HEX-SCT 5 M5X12
531 411 119 1909 WASHER V 3X7X0.5 16 FW3 F
532 411 086 4408 WASHER SPR 3 16 SW3 F
533 411 042 0703 SCR PAN 3X8 16 M3X8 PAN
536 411 119 2104 WASHER V 4X9X0.8 11 FW4 F
537 411 008 1706 WASHER SPR 4 11 SW4 F
538 411 043 5004 SCR PAN 4X8 11 M4X8 PAN
551 630 071 2537 UNIT,I/O 1 #SAB10-TS16K3 805BH-010-651
552 630 071 2544 UNIT,I/O 3 #SAB10-TA16K3A 805BH-010-652
555 630 077 2852 ACCESSORY,P.C.B 6 805BH-010-655
556 630 069 1078 ACCESSORY,P.C.B 8 805BH-010-656
557 630 077 5617 ACCESSORY,P.C.B 8 805BH-010-657
558 630 077 3088 CORD 4 805BH-010-658
559 630 077 4504 CORD 1 805BH-010-659
560 630 077 4177 ACCESSORY,P.C.B 4 805BH-010-660
571 630 100 7250 P.C.B,MOUNT 1 UA18*002*0000 805BH-01U-751
572 630 100 7274 P.C.B,MOUNT 1 UA19*003*0000 805BH-01U-752
581 630 084 3330 PANEL 1 805BH-010-171
582 630 084 3347 SUPPORT 1 805BH-010-173
176
MODEL TIM-5200F/R
0307-001
電源部 POWER SUPPLY SECTION
Fig. BF-7 電源４ Power Supply 4
638
681
661
660
686
686
691
660
636
637
638
661
660
686
686
692
660
689
687
688
690
636
637
638
693
616
617
619
689
687
688
690
685
635
632
631
665
667
635
632
631
636
682
637
638
638
638
666
667
638
649
649
650
650
696
695
697
