176 MODEL TIM-5200F/R 0307-001 電源部 POWER SUPPL Y SECTION Fig. BF-7 電源４ Power Supply 4 638 681 661 660 686 686 691 660 636 637 638 661 660 686 686 692 660 689 687 688 690 636 637 638 693 616 617 619 689 687 688 690 685 63…
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
175
MODEL TIM-5200F/R
0307-001
BF-6
516 630 001 0220 WASHER 5 BW5
517 411 141 6705 WASHER SPR 5 5 SW5
518 630 000 7756 BOLT,HEX-SCT 5 M5X12
531 411 119 1909 WASHER V 3X7X0.5 16 FW3 F
532 411 086 4408 WASHER SPR 3 16 SW3 F
533 411 042 0703 SCR PAN 3X8 16 M3X8 PAN
536 411 119 2104 WASHER V 4X9X0.8 11 FW4 F
537 411 008 1706 WASHER SPR 4 11 SW4 F
538 411 043 5004 SCR PAN 4X8 11 M4X8 PAN
551 630 071 2537 UNIT,I/O 1 #SAB10-TS16K3 805BH-010-651
552 630 071 2544 UNIT,I/O 3 #SAB10-TA16K3A 805BH-010-652
555 630 077 2852 ACCESSORY,P.C.B 6 805BH-010-655
556 630 069 1078 ACCESSORY,P.C.B 8 805BH-010-656
557 630 077 5617 ACCESSORY,P.C.B 8 805BH-010-657
558 630 077 3088 CORD 4 805BH-010-658
559 630 077 4504 CORD 1 805BH-010-659
560 630 077 4177 ACCESSORY,P.C.B 4 805BH-010-660
571 630 100 7250 P.C.B,MOUNT 1 UA18*002*0000 805BH-01U-751
572 630 100 7274 P.C.B,MOUNT 1 UA19*003*0000 805BH-01U-752
581 630 084 3330 PANEL 1 805BH-010-171
582 630 084 3347 SUPPORT 1 805BH-010-173
176
MODEL TIM-5200F/R
0307-001
電源部 POWER SUPPLY SECTION

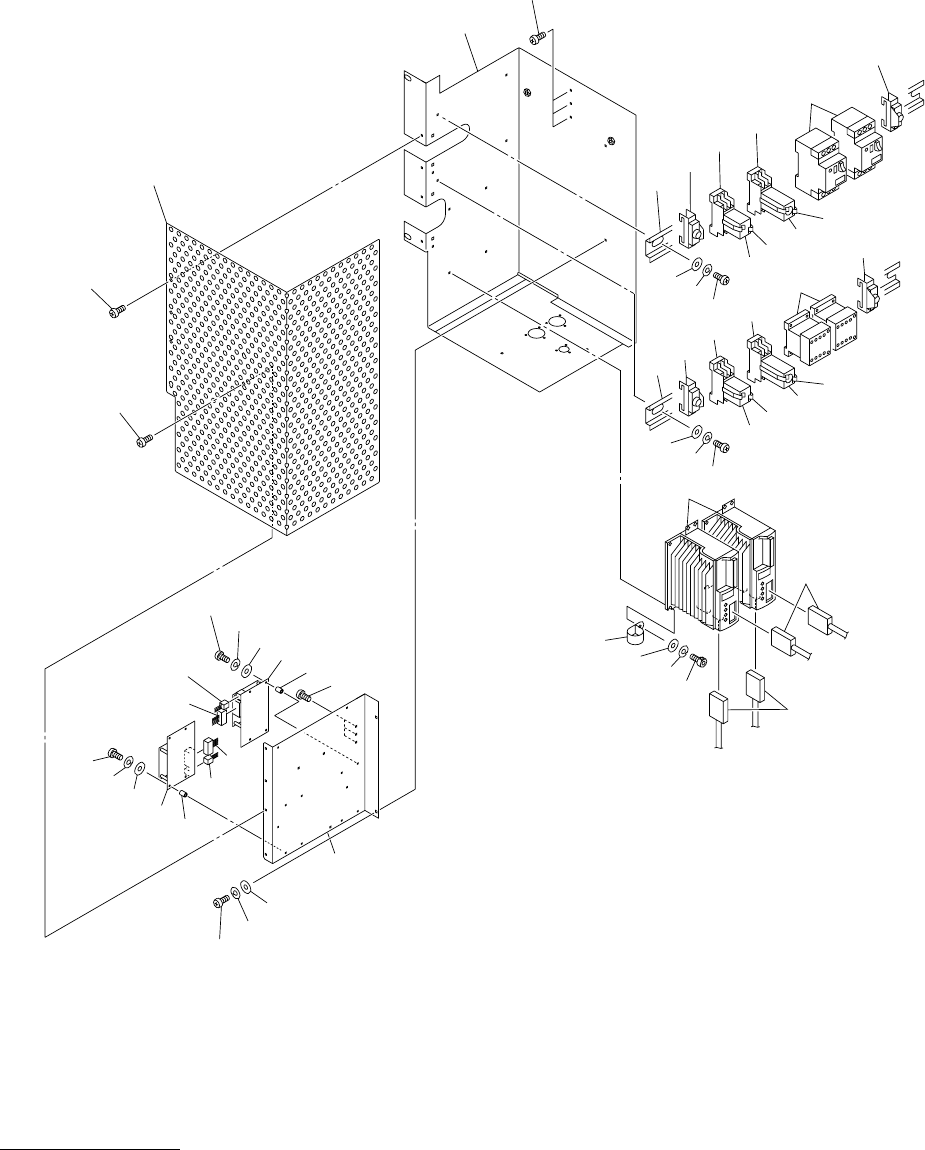

Fig. BF-7 電源４ Power Supply 4
638
681
661
660
686
686
691
660
636
637
638
661
660
686
686
692
660
689
687
688
690
636
637
638
693
616
617
619
689
687
688
690
685
635
632
631
665
667
635
632
631
636
682
637
638
638
638
666
667
638
649
649
650
650
696
695
697
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
177
MODEL TIM-5200F/R
0307-001
BF-7
616 411 141 4107 WASHER V 5X10X1 4 FW5
617 411 141 6705 WASHER SPR 5 4 SW5
619 630 000 7749 BOLT,HEX-SCT 4 M5X10
621 411 141 4008 WASHER V 4X9X0.8 4 FW4
622 411 141 2905 WASHER SPR 4 4 SW4
623 630 000 7633 BOLT,HEX-SCT 4 M4X12
631 411 119 1909 WASHER V 3X7X0.5 4 FW3 F
632 411 086 4408 WASHER SPR 3 4 SW3 F
635 411 113 0502 SCR PAN 3X14 4 M3X14 PAN
636 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
637 411 008 1706 WASHER SPR 4 8 SW4 F
638 411 043 5004 SCR PAN 4X8 18 M4X8 PAN
654 630 071 3237 WIRE PARTS 1 805BJ-010-054
660 630 000 1051 BRACKET,WIRING 4 805BJ-010-360
661 630 089 6701 RAIL,WIRING 2 805BJ-010-359
665 630 071 2537 UNIT,I/O 1 #SAB10-TS16K3 805BJ-010-155
666 630 071 2544 UNIT,I/O 1 #SAB10-TA16K3A 805BJ-010-156
667 630 006 0225 ACCESSORY,P.C.B 8 805BJ-010-157
681 630 120 4222 BASE 1 805BJ-010-071
682 630 120 4239 PANEL 1 805BJ-010-072
685 630 122 8259 COVER 1 805BJ-010-075
686 630 045 4260 SOCKET 4 805BJ-010-356
687 630 000 1020 BRACKET,WIRING 2 805BJ-010-357
688 630 063 5782 TIMER 2 KT251,KT252 805BJ-010-358
689 630 049 2125 RELAY 2 K251,K252 805BJ-010-355
690 630 000 1037 BRACKET,WIRING 2 805BJ-010-458
691 630 108 3520 CIRCUIT PROTECTOR 2 Q251,Q252 805BJ-010-460
692 630 081 6396 EM-CONTACTOR 2 KM251,KM252 805BJ-010-354
693 630 081 5887 UNIT,DRIVER 2 ASMD201(A1),ASMD201(B1)
805BJ-010-461
695 630 081 5894 CONNECTOR 2 805BJ-010-352
696 630 081 5870 CORD 2 805BJ-010-351
697 630 121 5730 WIRE PARTS 1 805BJ-010-465
