Key No. P A R T No. P AR T NAME Q’ t y REMARKS NOTE 189 MODEL TIM-5200F/R 0307-001 BQ-1 51 630 075 2878 CORD 1 XCN4A-XCN4 805BQ-010-051 52 630 075 2885 CORD 1 XCN5A-XCN5 805BQ-010-052 53 630 075 2892 CORD 1 XCN6A-XCN6 80…
188
MODEL TIM-5200F/R
0307-001
制御ボックス配線部 CONTROL BOX WIRING SECTION

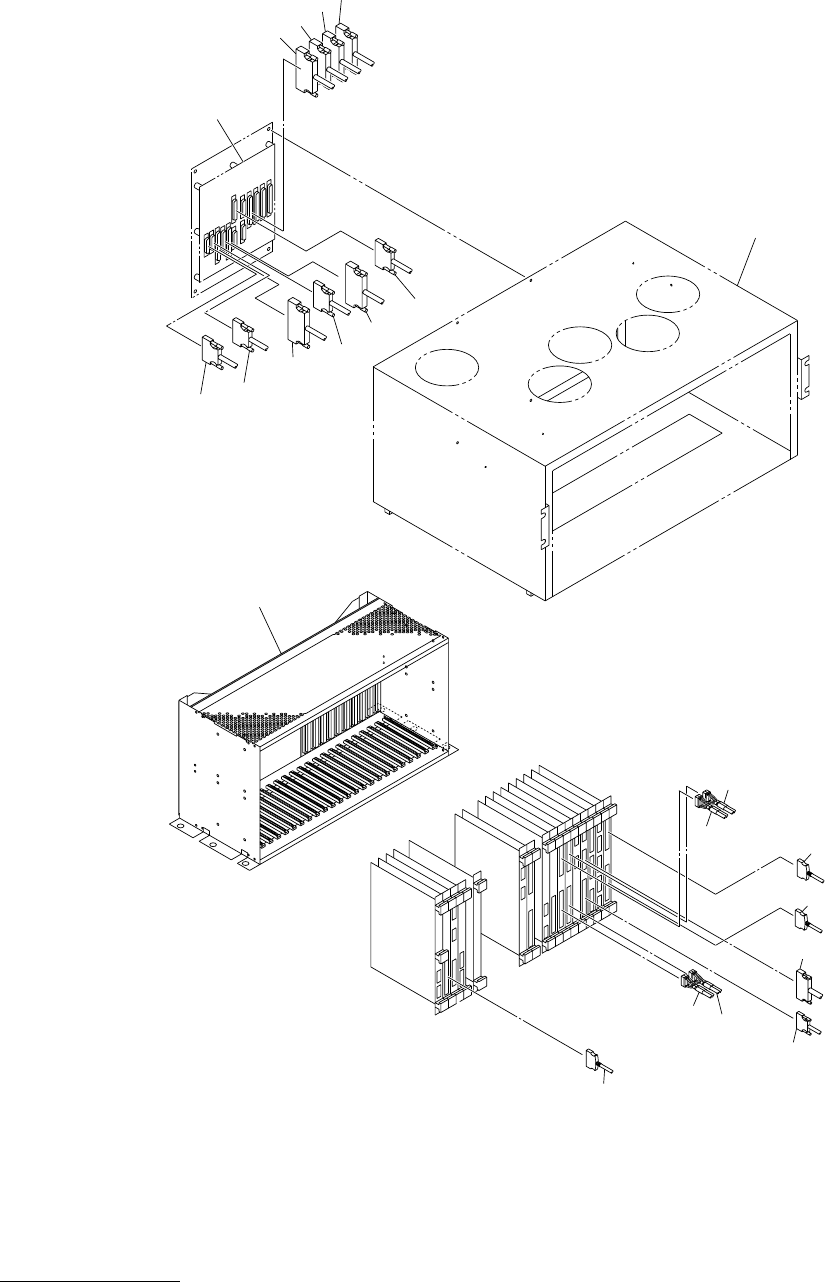

Fig. BQ-1 制御ボックス配線（１） Control Box Wiring (1)
See Fig.BC-1
Key No.51
58
56
57
55
51
52
59
54
53
55
56
57
58
59
51
60
54
53
52
See Fig.BC-5
Key No.462
See Fig.BC-1
Key No.71
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
189
MODEL TIM-5200F/R
0307-001
BQ-1
51 630 075 2878 CORD 1 XCN4A-XCN4 805BQ-010-051
52 630 075 2885 CORD 1 XCN5A-XCN5 805BQ-010-052
53 630 075 2892 CORD 1 XCN6A-XCN6 805BQ-010-053
54 630 075 2908 CORD 1 XCN7A-XCN7 805BQ-010-054
55 630 075 2915 CORD 1 XCN10A,10B-XCN10 805BQ-010-055
56 630 075 2922 CORD 1 XCN11A,11B-XCN11 805BQ-010-056
57 630 075 2939 CORD 1 XCN12A,12B-XCN12 805BQ-010-057
58 630 075 2946 CORD 1 XCN13A,13B-XCN13 805BQ-010-058
59 630 070 5737 CORD 1 XCN14A-XCN14 805BQ-010-059
60 630 070 5751 CORD 1 XCN15A,15B-XCN15 805BQ-010-060
190
MODEL TIM-5200F/R
0307-001
制御ボックス配線部 CONTROL BOX WIRING SECTION
Fig. BQ-2 制御ボックス配線（２） Control Box Wiring (2)
171
172
171
152
See Fig.BC-4
Key No.371
See Fig.BC-4
Key No.576
165
172
151
152
See Fig.BC-1
Key No.71
See Fig.BC-1
Key No.51
165
153
154
155
156
157
151
170
174
175
171
172
168
169
164
163
167
166
152
159
